미니 휠 인코더
미니 휠 인코더는 스캔 축의 결함의 위치 결정 및 치수 결정에 사용됩니다. 데이터 수집과 프로브 이동을 동기화시킬 수 있습니다. 또한 방수성이며, Olympus 표준 PA 쐐기와 호환됩니다.
개요

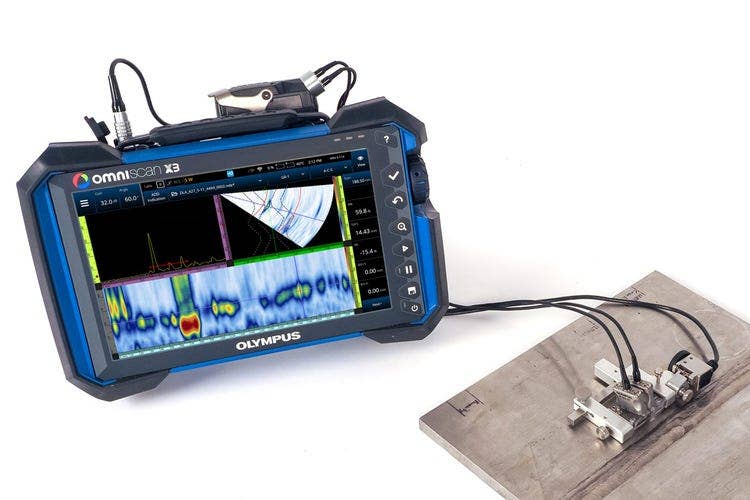

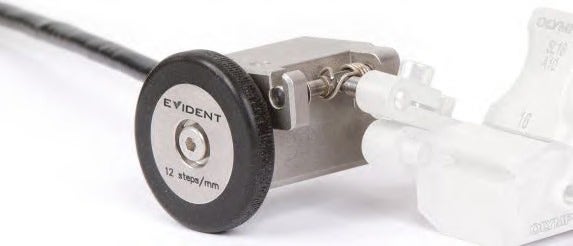

Mini-Wheel™ 인코더는 스캔 축에서 결함의 위치 파악과 치수 측정을 위해 사용되며, 프로브를 움직여 데이터 수집을 연동합니다.
Mini-Wheel 인코더는 방수 기능을 갖추었고 HST-X04 스캐너뿐만 아니라 당사의 표준형 PA 웨지와도 호환됩니다.기본 제공되는 브래킷 키트를 사용해 인코더를 웨지에 바로 장착하거나 다용성과 사용 편이성을 개선하기 위해 당사의 범용 홀더에 장착하세요.
특징
- 방수(IP68)
- 작은 치수
- 12steps/mm 해상도
- 고무 휠로 최대 150°C의 표면 온도에서 견인력 향상
- 오랫동안 휠 회전이 부드럽게 유지되도록 하는 실링 베어링
- 케이블 신뢰도 향상을 위한 변형률 완화
- 표면과 접촉을 유지하기 위한 스프링 장착 시스템
- 케이스 상부에 두 개의 M3 나사 구멍으로 사용자 맞춤 어셈블리를 견고하게 장착
옵션
자기 휠(범용 홀더 패키지와 함께 표준)
강자성 표면에서 최대 부착력 제공.
P/N: ENC1-A-MagWheel-V2[U8775290]
고무 휠(독립형 ENC1에서 표준)
최대 150°C 온도의 비강자성 표면에서 사용하기 적합.
P/N: ENC1-A-Pwheel[Q1500046]
장착 브래킷 키트(독립형 ENC1에 포함)
웨지에 직접 Mini-Wheel 인코더 장착 시 사용.
P/N: ENC1-BRACK[U8775120]
범용 홀더
(아래 확인)
범용 홀더
범용 홀더를 사용하여 와이어 인코더 또는 Mini-Wheel™ 인코더를 대부분의 위상 배열(PA) 웨지에 최대 3가지 다른 방향으로 부착할 수 있습니다.설치가 쉽고 빠르며 설치 도구가 필요하지 않습니다.범용 홀더는 위상 배열 프로브에 직접 부착할 수도 있어 웨지를 사용할 수 없을 때 접촉 검사가 가능합니다.

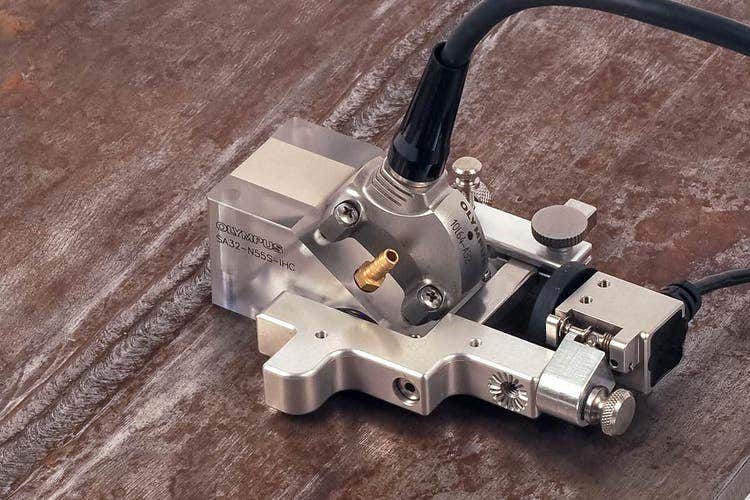

범용 홀더를 사용해 DLA 웨지에 장착된 Mini-Wheel 인코더
사양
| A = 27mm(1.06in.) | D = 24.2mm(0.95in.) |
| B = 28.7mm(1.12in.) | E = 17.5mm(0.69in.) |
| C = 22.5mm(0.89in.) | F = 6mm(0.23in.) |
표준 포함항목
독립형 Mini-Wheel 유닛(ENC1):
- 스테인리스강 케이스와 고무 휠을 갖춘 인코더 1개
- 장착 브래킷 키트 1개
- 브래킷 부착용 육각 키 드라이버 1개
범용 홀더와 Mini-Wheel 인코더 패키지:
- 양극산화 처리된 케이스와 자기 휠을 갖춘 인코더 1개
- 범용 홀더 1개
