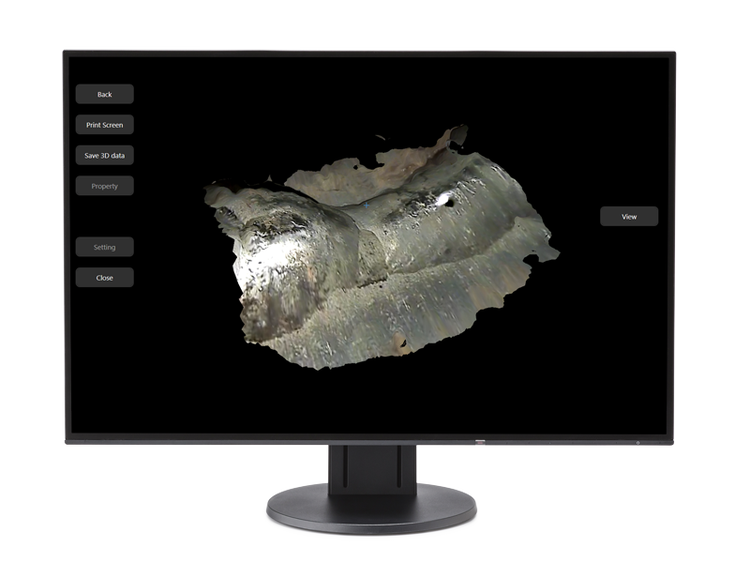

검사를 통해 관찰한 세부 사항에 생동감 구현

3DAssist 소프트웨어는 IPLEX 비디오 보어스코프로 촬영한 비디오로 파이프나 검사 중인 자산의 3차원 모델을 만듭니다. 이 소프트웨어는 PC 기반이므로 현장이 아닌 사무실에서 충분한 시간을 갖고 3D 이미지를 자세히 살펴보고 결정을 내릴 수 있습니다.

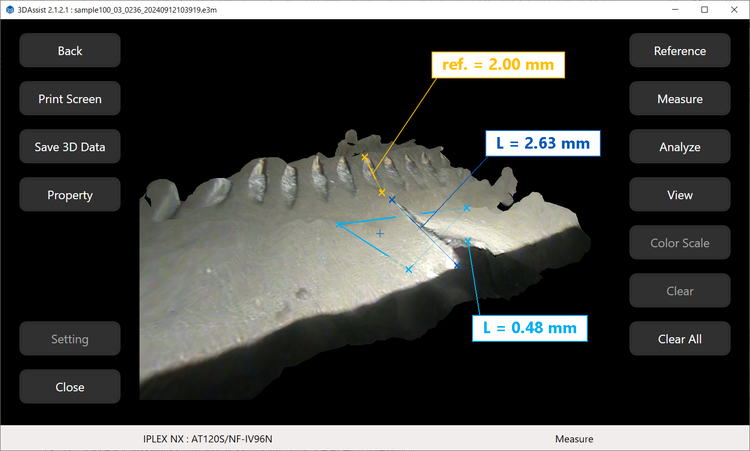

지점-곡선 측정 모드에서 샘플을 용접합니다.

뛰어난 3D 이미지로 보고서 품질 개선

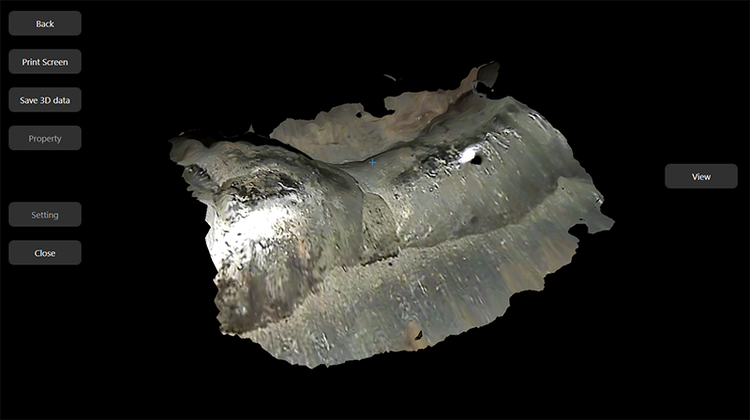

검사 비디오를 촬영한 후 클릭 몇 번만으로 360도 회전 가능한 3D 이미지 생성

• 사무실에서 녹, 공식, 얇아짐 또는 돌출과 같은 잠재적 손상을 평가
• 3D 이미지와 측정 결과를 검사 보고서에 추가하여 추가적인 정보를 제공하고 분석의 신뢰성을 높일 수 있음
• Microsoft Teams와 같은 협업 도구로 손쉽게 보고서 및 이미지 공유

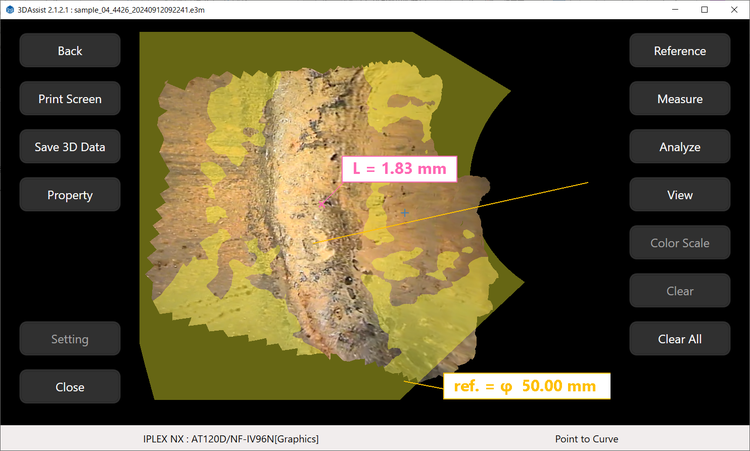

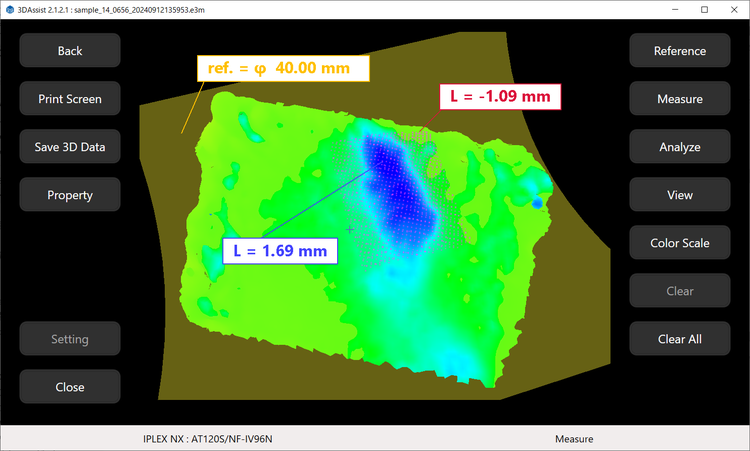

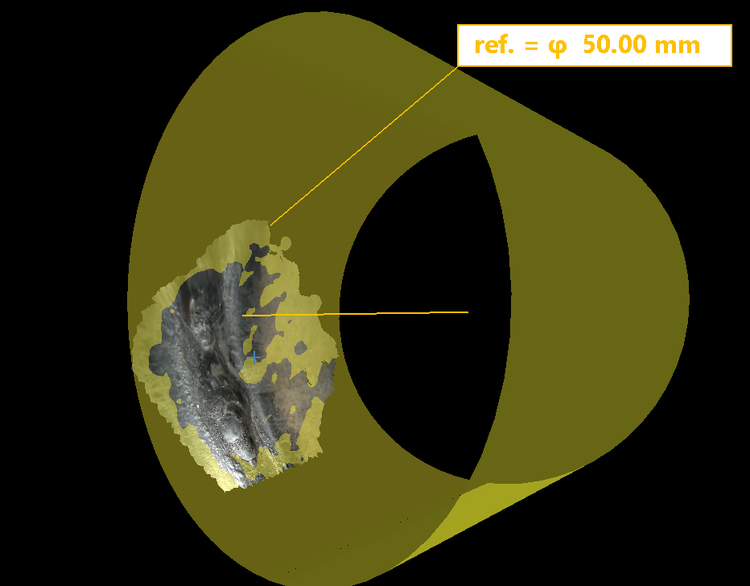

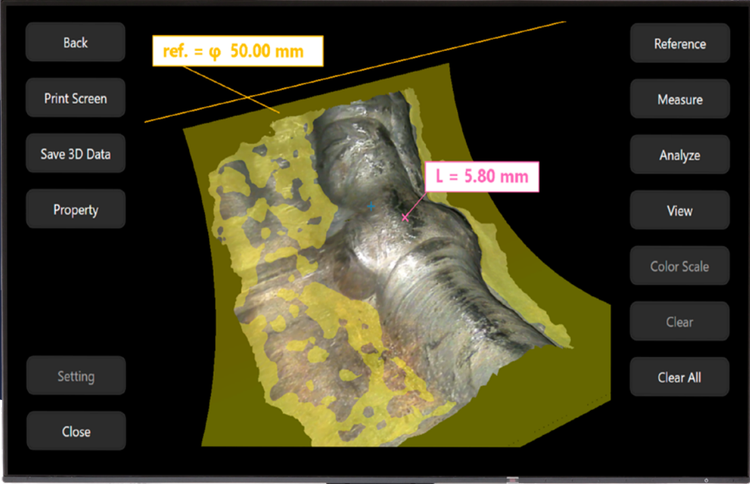

파이프의 돌출부를 보여주는 3D 뷰 이 추정 참조 곡선 표면(노란색)은 지점-곡선 측정 및 기타 분석 기능에 사용됩니다.

색상 그래디언트가 적용된 최저 깊이/최고 높이 분석

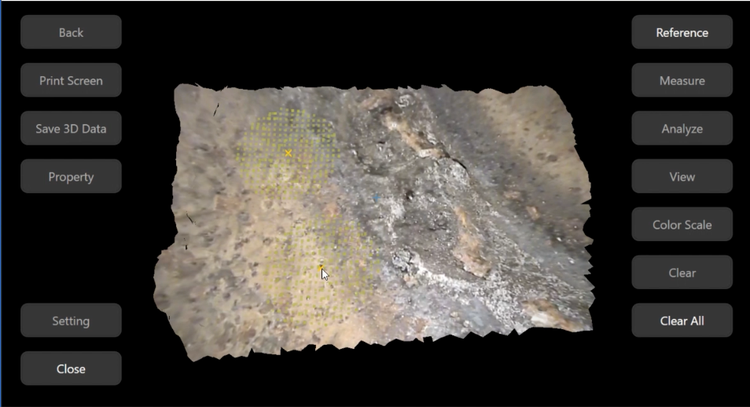

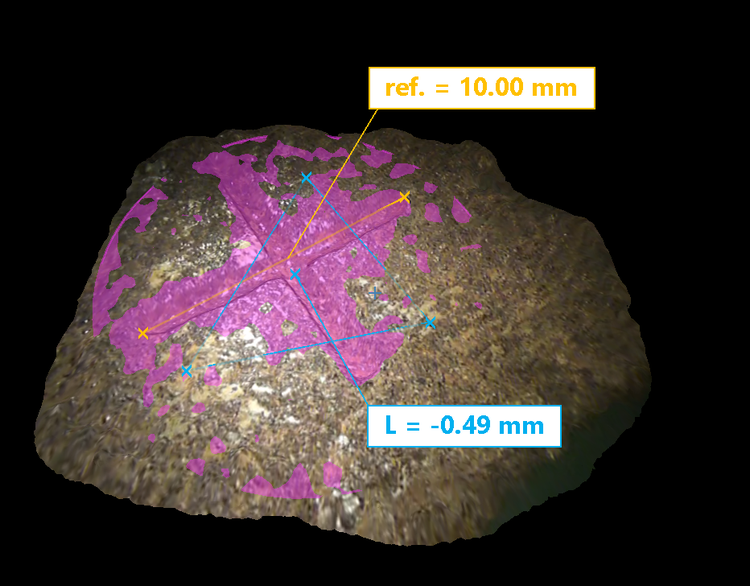

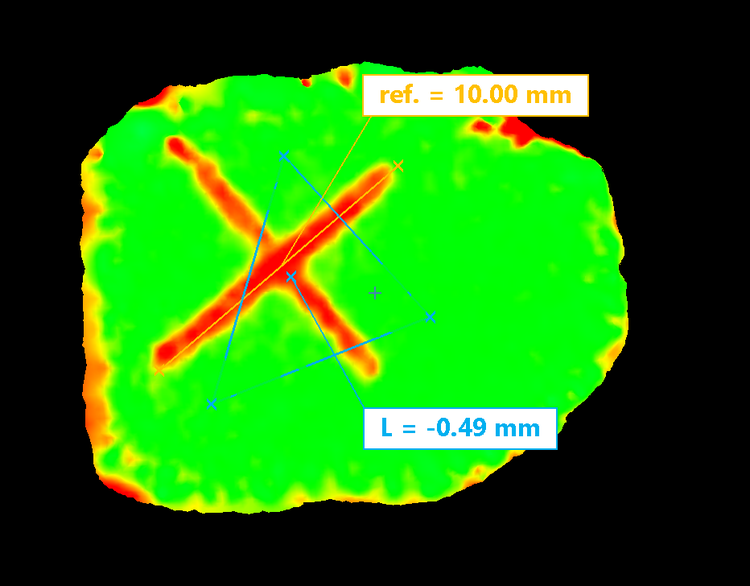

인공 교차 패턴이 있는 샘플의 3D 뷰 깊이 적용 3D 뷰는 지정된 평면(보라색)부터 배치된 지점(파란색)까지의 거리를 측정합니다.

왼쪽 이미지의 참조 평면(보라색)을 기준으로 상대적 깊이와 높이가 있는 샘플의 3D 모델. 빨간색은 참조 평면보다 낮은(깊은) 영역을 보여줍니다. 녹색은 참조 평면과 같은 높이의 영역을 보여줍니다.

파이프 검사 문제를 해결하는 측정 모드

파이프 검사 시에는 돌출부와 벽의 얇아짐을 정확하게 평가하는 것이 중요합니다. 지점-곡선 측정 모드를 사용하면 파이프의 표면 높낮이를 참조하여 정밀하게 깊이와 높이를 측정할 수 있습니다. 이와 같은 혁신적인 방법으로 기존 방법보다 더 정밀하게 결함을 평가할 수 있습니다.

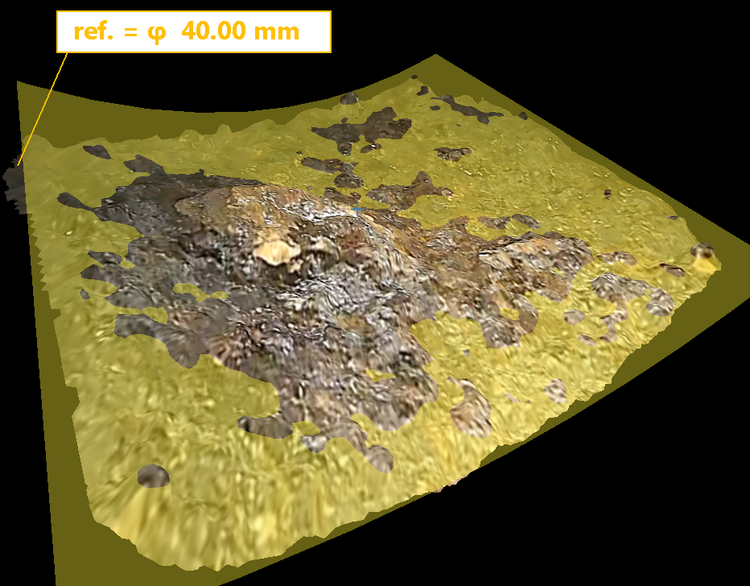

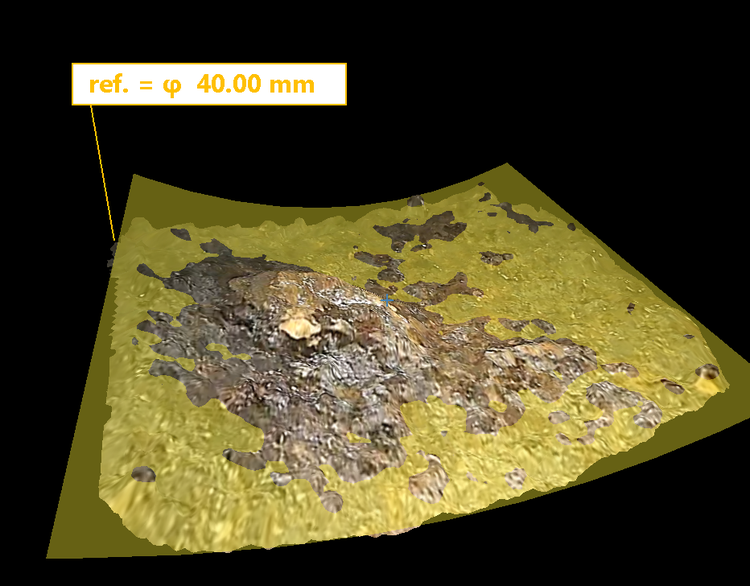

돌출부 샘플의 3D 뷰

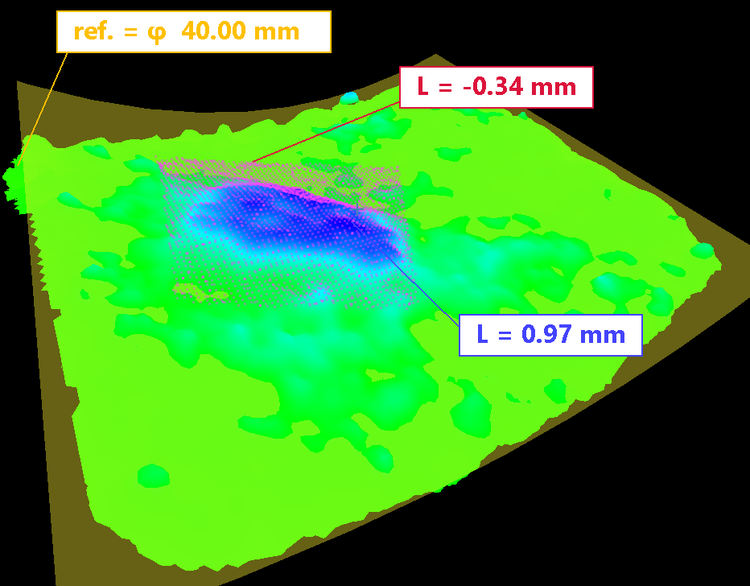

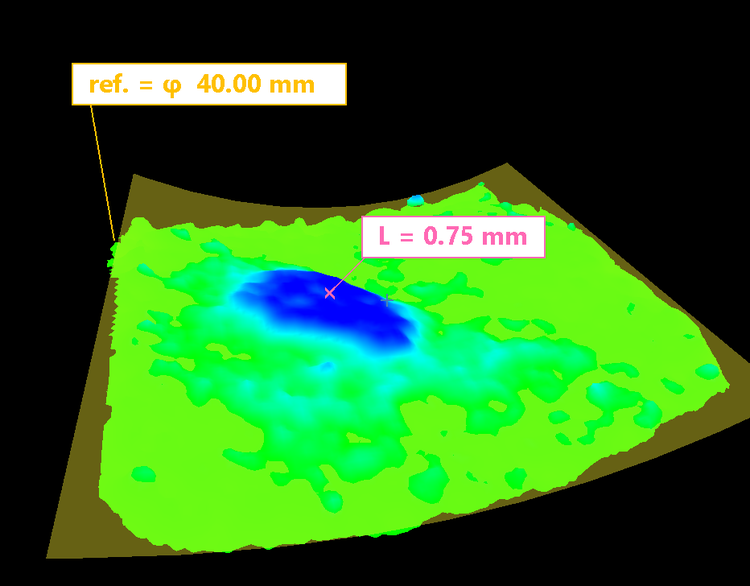

색상 그래디언트 적용 지점-곡선 측정 모드가 설정된 동일한 샘플 색상 그래디언트를 사용하여 더 높거나 깊은 영역을 쉽게 이해하고, 지점-곡선 모드를 사용하여 측정 지점을 배치할 수 있습니다.

보고서 품질을 높여주는 포괄적인 분석 도구

3DAssist 소프트웨어는 보고서 품질을 대폭 높여주는 다양한 분석 도구를 제공합니다. 그 예는 다음과 같습니다.

• 색상 그래디언트: 참조 표면을 기준으로 상대적 깊이와 높이를 표시
• 프로파일 분석: 사용자 정의 평면을 기반으로 단면을 표시하여 3D 모델의 어느 영역에서든 거칠기 정보 제공
• 최저 깊이/최고 높이 분석: 관심 영역 안에서 최저값과 최고값 표시

검사 보고서에 이러한 유용한 정량적 정보를 포함하면 더욱 분명하고 깊이 있는 보고서를 만들 수 있습니다.

인공 블라인드 홀의 3D 뷰

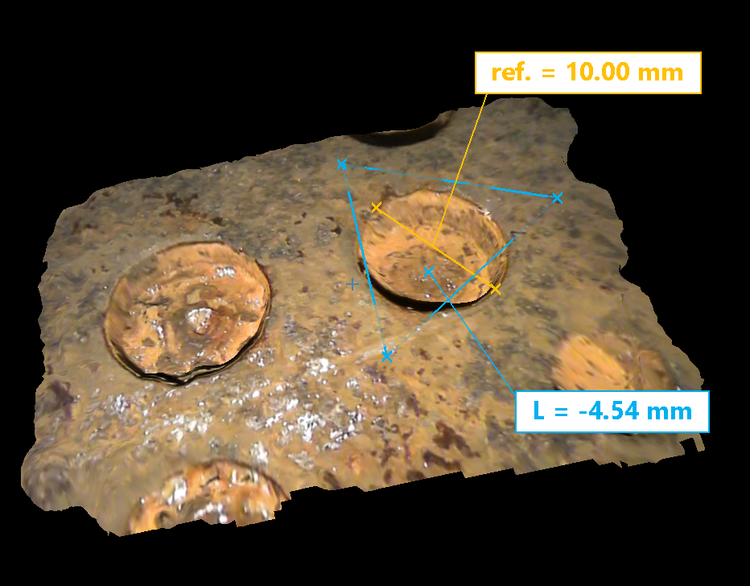

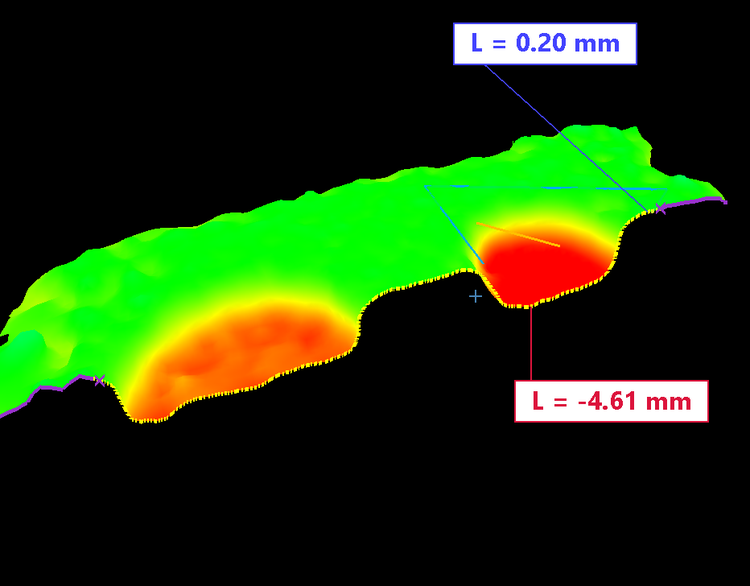

깊이 측정이 적용된 블라인드 홀의 3D 뷰

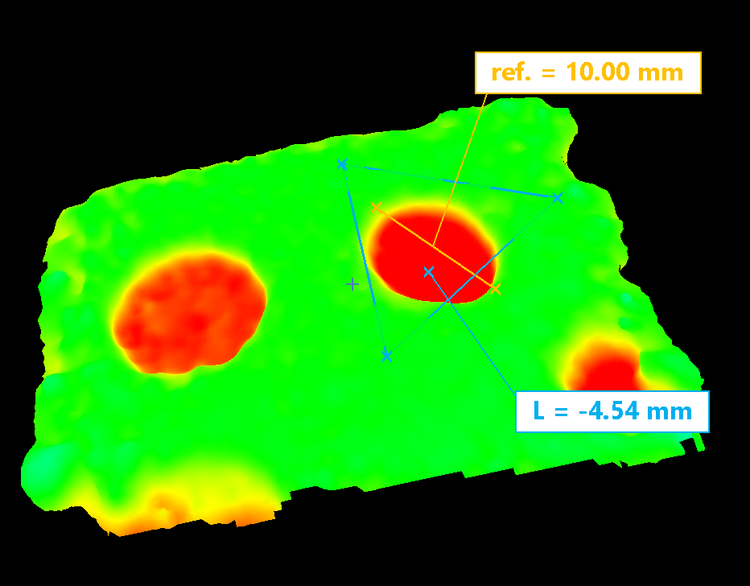

깊이 측정 및 색상 그래디언트가 적용된 블라인드 홀의 3D 뷰

블라인드 홀의 단면 뷰
