NDT SetupBuilder

Name: NDT SetupBuilder | Evident Scientific
Brand: Evident
SKU: ndt-setupbuilder
Availability: InStock

NDT SetupBuilder is a new PC-based software allowing to create inspection setup and visualize beam simulations. This software presents multiple features for easy, fast, and comprehensive inspection strategy elaboration that can directly be imported in the OmniScan MX2 and SX.

초음파 테스트를 위한 NDT SetupBuilder 소프트웨어

NDT SetupBuilder 설계 소프트웨어는 Evident의 자동 및 반자동 초음파 테스트(UT) 솔루션 제품군의 주요 구성 요소입니다. 이 소프트웨어를 통해 비파괴 검사(NDT) 전문가는 OmniScan™ MX2, SX, X3 및 X4 결함 감지기를 사용할 때 검사 구성에 소요되는 시간을 대폭 줄일 수 있습니다. 이 소프트웨어는 구성이 관련 검사 코드를 준수하는지 확인하여 잠재적인 설정 오류를 최소화합니다.

주요 장점

초점법 계산기
직관적이고 비용 효율적인 작동
3D 파트, 웨지, 프로브 시각화
효율적인 키보드 단축키
OmniScan SX 결함 감지기로 원활하게 가져오기/내보내기(law 구성 5.2 사용)

사용자 인터페이스 개요

NDT SetupBuilder 소프트웨어의 인터페이스는 두 개의 메인 그리드로 구성되어 있습니다. 바로 프로브 세트 와 Groups 입니다. 이러한 그리드는 프로브, 웨지, 위치 및 빔 매개변수에 대한 분명한 개요를 제공합니다.

추가적인 인터페이스는 웨지 및 프로브 정의와 매개변수 검증을 지원합니다.

웨지 및 프로브 관리

웨지 메뉴는 길이, 너비, 높이와 같은 세부 규격을 포함한 Evident 데이터베이스의 웨지에 대한 액세스를 제공합니다. 사용자는 상단, 측면, 종단 뷰를 사용하여 웨지를 시각화할 수 있습니다.

마찬가지로, 프로브 인터페이스는 Evident 데이터베이스의 해당 매개변수와 함께 가용 프로브를 표시합니다.

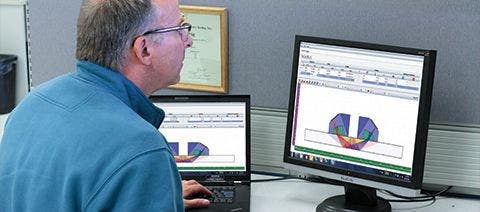

효율적인 원격 및 현장 설정

NDT SetupBuilder를 사용하면 감독자는 OmniScan 장치에 액세스할 필요 없이 PC에서 직접 원격으로 또는 현장에서 검사 기법을 정의하고 초음파 빔 매개변수를 구성할 수 있습니다. 이 작업을 완료하면 구성을 OmniScan™MX2, SX, X3 및 X4 에 내보낼 수 있으므로 설정 시간을 절약하고 취급 시 발생하는 오류를 최소화할 수 있습니다.

복합 스캔 기능

단일 그룹 복합 스캔 은 두 개의 부채꼴 스캔에 유사한 범위를 제공할 수 있습니다. NDT SetupBuilder 소프트웨어는 부채꼴 및 선형 빔을 결합하는 하이브리드 전략인 복합 스캔 빔을 지원합니다.

복합 스캔의 장점

감지 확률 향상
두꺼운 재료를 더 효과적으로 관찰
검사 속도 향상
설정 및 캘리브레이션 시간 감소
데이터 분석 가속화

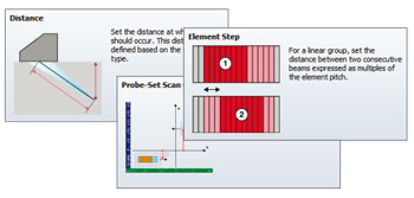

내장된 툴팁으로 손쉽게 탐색

사용자는 탭, 도구 모음, 대화상자 등 인터페이스 요소에 마우스를 갖다대어 툴팁 을 볼 수 있습니다. 이러한 툴팁은 분명한 이미지와 간결한 설명을 포함하므로 미숙련 사용자도 소프트웨어를 이용할 수 있습니다.

RayTracing을 사용한 2D 및 3D 시각화

RayTracing 뷰는 2D 또는 3D로 파트, 프로브, 웨지, 그룹의 그래픽 일러스트레이션을 렌더링합니다. 사용자는 상단, 측면, 종단 뷰를 선택할 수 있으며, 프로브 요소 정보를 보면서 대화형으로 매개변수를 구성할 수 있습니다.

레이 트레이싱 이상의 기능 제공: 구성 관리 간소화

NDT SetupBuilder에서 생성되고 OmniScan MX2 및 Sx가 지원하는 모든 구성은 .ondt 설정 파일로 내보낼 수 있습니다. 지원되지 않는 그룹 구성은 .law 파일로 내보낼 수 있으므로 소프트웨어를 초점법 계산기로 사용할 수도 있습니다.

USB 또는 SD 카드를 통해 구성을 내보내고 OmniScan 장치로 직접 가져올 수 있습니다. 가져오기가 완료되면 캘리브레이션하세요. 그러면 추가적인 설정 메뉴를 조작하지 않아도 검사 준비가 완료됩니다.

특징 요약

OmniScan MX2 및 SX(.ondt)로 설정 구성 내보내기
OmniScan MX2, SX, X3 및 X4를 위해 .law 파일로 초점법 내보내기
획득 장치 구성 가능
플레이트, 파이프, 바 기하 구조 지원
PA 선형, TOFD, UT, 듀얼 매트릭스와 호환
부채꼴, 선형, 싱글 빔, 복합 스캔 유형 지원
맞춤형 용접 템플릿 생성
사용자 정의 프로브 및 웨지
스캔 플랜 보고
상단, 측면, 종단, 3D 뷰를 제공하는 RayTracing
빔 형성 및 근접장 정보
요소 비활성화 지원
초점화 옵션: 실제 깊이 및 절반 경로
이중 단위 지원: 메트릭 및 미국식 단위

NDT SetupBuilder 소프트웨어에 대해 자주 묻는 질문

NDT SetupBuilder의 용도는 무엇인가요?

NDT SetupBuilder는 위상 배열 초음파 검사(PAUT), 회절파 시간 측정(TOFD) 및 일반 UT를 위해 검사 설정을 생성하고 검증하도록 설계된 PC 기반 소프트웨어 도구입니다. 이 소프트웨어를 사용하면 검사 구성을 계획 및 시뮬레이션하고 OmniScan 시리즈와 같이 호환되는 Evident/Evident 기기로 내보낼 수 있습니다.

OmniScan 기기 없이 NDT SetupBuilder를 사용할 수 있나요?

예. NDT SetupBuilder는 OmniScan 기기에 최적화되어 있지만 검사 설정 시뮬레이션 및 검증을 위한 독립형 계획 도구로 사용할 수도 있습니다. 그러나 현장에서 사용하기 위해 파일을 내보내려면 호환되는 하드웨어가 필요합니다.

NDT SetupBuilder는 어떤 형식으로 파일을 내보낼 수 있나요?

OmniScan 장치로 직접 가져오기 위해 .ondt 설정 파일로 내보내거나 PC에서 초점법을 미리 계산하여 기기에 전송해야 하는 경우 .law 파일로 내보낼 수 있습니다.

NDT SetupBuilder로 어떤 유형의 검사를 계획할 수 있나요?

이 소프트웨어는 PAUT(부채꼴, 선형, 복합 스캔), TOFD 및 일반 UT를 지원합니다. 용접 검사, 부식 매핑, 복합재 재료 등 다양한 기하 구조를 위한 설정을 만들 수 있습니다.

NDT SetupBuilder에는 프로브 및 웨지 데이터베이스가 포함되어 있나요?

예. 이 소프트웨어에는 Evident/Evident 프로브 및 웨지로 구성된 라이브러리가 사전 로드되어 있어 호환성을 높이고 구성 프로세스를 간소화하는 데 도움이 됩니다.

빔 커버리지와 스킵 경로를 시뮬레이션할 수 있나요?

예. NDT SetupBuilder에는 빔 시뮬레이션 기능이 포함되어 있어 빔 전파, 커버리지, 잠재적 데드 존을 시각화할 수 있습니다. 따라서 사용자는 프로브 위치 설정을 최적화하고 전체 용접 커버리지를 지원할 수 있습니다.

이 소프트웨어는 보고서를 생성할 수 있나요?

예. NDT SetupBuilder는 HTML 형식으로 설정 요약 보고서를 생성할 수 있습니다. 보고서에는 문서화 또는 검토를 위한 이미지, 매개변수, 설정 세부 정보가 포함됩니다.

이 소프트웨어를 사용하려면 라이선스나 동글이 있어야 하나요?

예. NDT SetupBuilder를 실행하려면 유효한 라이선스의 HASP USB 키(보통은 소프트웨어와 함께 제공됨)가 필요합니다.

지원되는 운영 체제는 무엇인가요?

이 소프트웨어는 Windows 7, 8, 10(32비트 및 64비트 버전 모두 지원)과 호환됩니다.

하나의 설정 파일에 여러 개의 스캔 플랜을 포함할 수 있나요?

예. 하나의 설정 안에서 여러 개의 스캔 그룹을 만들 수 있어(예: 용접 검사용 PAUT 그룹과 루트 감지용 TOFD 그룹)복잡한 검사의 효율성을 높일 수 있습니다.
