In-Line ERW 튜브 검사 시스템
RW In-Line은 위상 배열 기술을 사용하여 용접 접합부와 전기 저항 용접(ERW)된 튜브의 열 영향부(HAZ)를 검사합니다. 헤드 회전 기능은 각 프로브가 용접 추적을 위해 -120에서 +120도까지 독립적으로 이동할 수 있게 합니다.
완전 자동화된 ERW 튜브 프로세스 제어
개요
ERW 솔루션: 인라인 ERW 고온 검사 시스템

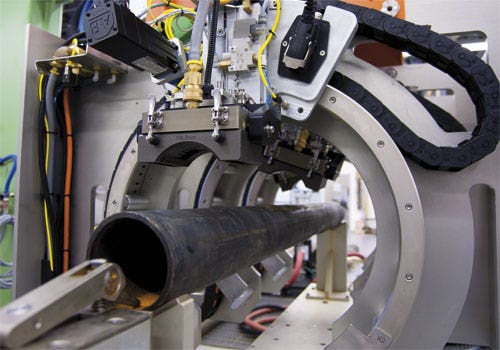

인라인 ERW 고온 검사 시스템은 파이프 온도가 100°C(212°F) 이하인 용접 냉각과 풀림 사이의 생산 라인에 통합되어 있습니다. 자동 알람과 결합된 특수 자체 냉각 웨지는 지나치게 높은 온도로부터 위상 배열(PA) 프로브를 보호합니다.
시스템은 종래의 초음파(UT) 및 PA 기술을 사용하여, ERW 이음매의 내부 및 외부 표면과 60.3mm~508mm(2.4인치~20인치) 범위의 외경 파이프 열영향부(HAZ)를 검사합니다. 서보모터 방식의 메커니즘에 연결된 자동 용접 추적 기술은 관심 영역을 통제하는 데 도움이 됩니다을 줍니다.
다음과 같은 일반적인 결함이 탐지됩니다.
- 세로 균열
- 관통 구멍
- HAZ의 적층 결함(용접부 각 측면에서 최대 25mm(1인치))
OCTG 튜브 제조업체의 엄격한 표준 준수
완전히 자동화된 인라인 ERW 고온 시스템의 위상 배열 프로브는 용접 프로파일을 추적 및 기록하고 UT 프로브가 자동 위치 지정 기능을 사용하여 용접 영역에서의 결함을 탐지합니다. 이 턴키 시스템은 ERW 튜브 제조업체에 국제 표준의 검사 요구사항을 충족시킬 수 있는 도구를 제공합니다.
- 자동으로 열영향부(HAZ)를 추적합니다.
- 용접의 프로파일을 실시간으로 표시합니다.
- 최적의 탐지를 위해 결함 탐지 프로브의 위치를 자동으로 지정합니다.
- 운영자의 기술에 대한 종속성을 최소화합니다.
- 미리 설정된 프로브 홀더와 저장된 설정 파일을 사용하여 쉽고 빠르게 전환합니다.
- 폐쇄형 루프 냉각 시스템을 사용하여 위상 배열 프로브를 보호합니다.
소프트웨어 및 획득 장치
위상 배열 획득 장치

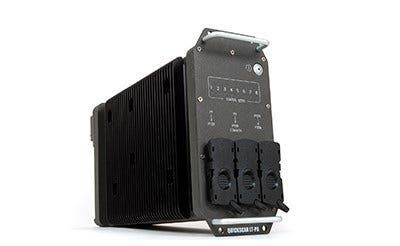

QuickScan™ PA 32:256 모듈은 IP55 표준을 충족하고 산업 환경에 쉽게 통합하도록 설계되었습니다.
간편한 설정 및 데이터 관리
QuickView™ 소프트웨어는 시스템 구성과 데이터 수집 및 관리를 쉽게 해 줍니다. 결과가 병합되고 표시되어 수락된 빌렛과 거부된 튜브를 명확하게 구별합니다.
- 소프트웨어 마법사는 여러 튜브 크기에 대한 설정을 설정하는 데 도움이 됩을 줍니다.
- 각 튜브 지름에 대한 미리 정의된 구성 및 보정 매개변수에 빨리 액세스합니다.
- 작업자 오류를 최소화하기 위해 액세스를 특정 사용자에게로 제한합니다.
- 보정 및 검사 정보는 추적 관리를 위해 저장됩니다.
- 인간의 조정 개입을 최소화하는 작동 모드를 제공합니다.

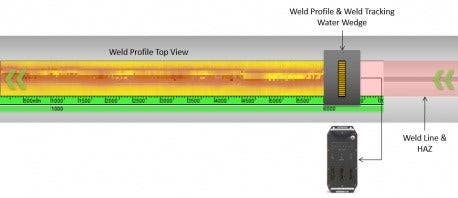

- 실시간 용접 단면
- QuickView 소프트웨어는 위상 배열 프로브의 기계적 진동 없이 실시간으로 전체 용접 프로파일을 볼 수 있도록 보기를 표시합니다.
- 해석하기 쉬운 용접 프로파일의 C-스캔을 사용하여 절단 모양을 평가합니다.
- 튜브의 긴 부분을 다루면서, 지속적이고 종합적인 용접 보기 덕분에 정보를 바탕으로 즉시 결정을 내립니다.
- 용접 프로파일 데이터는 용접 추적 알고리즘에도 사용되어, 종래의 UT 프로브가 최적의 검사를 위해 적절하게 배치되도록 합니다.
사양
| 표준 제품 범위 | 직경 | 60.3mm~508mm(2.375인치~20인치) |
| 벽 두께 | 3mm~16mm(0.118인치~0.630인치) | |
| 속도 | 일반적으로 600mm/sec(생산 라인 속도로 제한됨) | |
| 범위 | 균열/TDH에 대한 100% 용접 볼륨 및 용접의 각 측면에서 최대 25mm 적층 탐지 | |
| 데이터 프레젠테이션 | 실시간 검사 결과 | C-스캔, A-스캔, B-스캔, 스트립 차트 및 알람 |
| 검사 모드 | 일반적인 검사 모드 | 세로 및 적층 |
| 작동 온도 | 최대 100°C | |
| 일반적인 기준 결함에 대한 탐지 성능 | 반복성 | 세로 노치: <3 dB 3.2mm TDH: <4 dB 1.6mm TDH: <5 dB 6.35mm FBH: <3 dB 3.2mm FBH: <4 dB |
| 표준 | ISO, API | |
| 보고 및 데이터 저장 | 보고서 유형 | 검사, 보정 및 보정 확인 사용자 구성 가능 보고서 |
| 저장장치 | 실시간 데이터베이스 검사 데이터 저장장치 |
