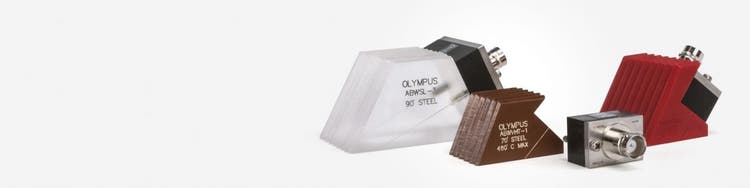

AWS transducers and wedges conform to the specific requirements of the American Welding Society's Structural Welding Code for angle beam assemblies used in weld inspection.
이점
- 변환기와 웨지는 AWS Code Section D1.1에 규정된 사양을 충족하거나 상회함초과 충족함
- 스네일 웨지는 업계에서 수용허용되하는 구멍 공간을 사용함
- 변환기에 캡티브 나사가 포함되어 있음
- 빔 출구 지점을 쉽게 찾을 수 있도록 5선 계수선으로 Accupath형 웨지 표시
AWS 변환기
| 정격 요소 크기 |
주파수 | 변환기 부품 번호* |
스네일 웨지 부품 번호* |
Accupath 웨지 부품 번호* |
|
| Inch인치 | MHz | ACCUSCAN | CENTRASCAN | ||
| 0.625 x 0.625 | 2.25 | A430S-SB | C430-SB | ABWS-8 -X° | ABWS-6-X° |
| 0.625 x 0.75 | 2.25 | A431S-SB | C431-SB | ABWS-8 -X° | ABWS-6-X° |
| 0.75 x 0.75 | 2.25 | A432S-SB | C432-SB | ABWS-8 -X° | ABWS-6-X° |
* 강철의 표준 굴절 전단파 각도인 45°, 60° 및 70°에서 웨지를 사용할 수 있습니다. 주문 시 명시하십시오.
스네일 웨지
| 스네일 웨지 치수* (inch 인치 단위) |
||||
| (A) | (B) | (C) | (D) | |
| 45° | 2.15 | 0.62 | 1.78 | 1.25 |
| 60° | 1.91 | 0.65 | 1.81 | 1.25 |
| 70° | 2.17 | 0.67 | 1.92 | 1.25 |
*나사 간 거리(중심-중심)는 1.00inch입니다.
Accupath 웨지
| Accupath 웨지 치수* (inch 단위) |
||||
| (A) | (B) | (C) | (D) | |
| 45° | 1.50 | 0.90 | 1.96 | 1.50 |
| 60° | 1.68 | 0.79 | 2.05 | 1.50 |
| 70° | 1.66 | 0.96 | 2.20 | 1.50 |
*나사 간 거리(중심-중심)는 1.062inch입니다.
