采用无缝（任意角度斜伤检测）方式为整个角度范围的斜向缺陷进行校准

引言

无缝管材制造工艺可能会生成与管材的纵轴呈不同角度的缺陷。这类缺陷主要在层压或热处理过程中产生。带有这类缺陷的管材在使用中可能会出现故障，还可能导致灾难性的经济和社会影响。

挑战

无缝管材制造商为了确保所生产管材的完整性，必须要使管材达到严格的质量标准。因此，他们需要使用非常可靠、非常精确的检测方式对管材进行检测。许多常规自动相控阵超声管材检测系统（PAUT）假定管材制造工艺会产生某些特定离散角度的缺陷，但是，实际上不总是这样。

检测斜向缺陷时常用的发射角度和接收角度

在使用当前的相控阵超声检测方式进行检测时，为了确保检测覆盖到一定范围内的所有斜向角度，用于校准的参考标准试块需要含有多个不同角度的刻槽，而且需要对每个刻槽单独进行校准。

解决方案

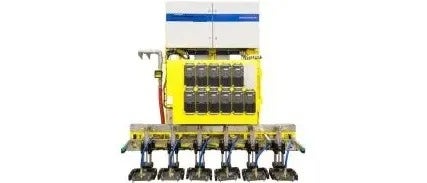

Evident旋转管材检测系统（RTIS）提供的无缝（任意角度斜伤检测）解决方案，努力克服了在没有用于每个倾斜方向的参考刻槽的情况下完成缺陷探测校准的困难。虽然无缝（任意角度斜伤检测）方式针对一系列斜向参考刻槽仅使用一个发送角度，但是却可以使用更多数量的接收通道完全覆盖目标区域。

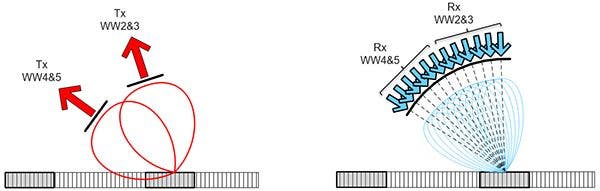

无缝发射和接收，以持续完成斜向缺陷的检测

当设置参数发生变化时，每个接收通道的校准目标会自动得到更新，因此相对于正在使用相控阵技术进行的离散型斜向缺陷的检测，其所显示的校准序列和结果会保持不变。

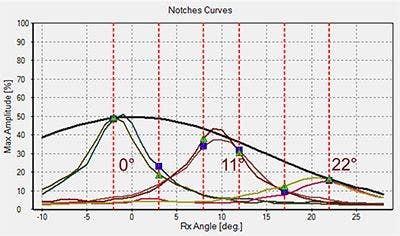

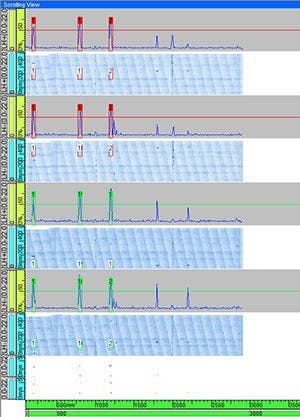

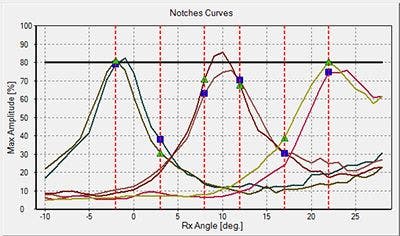

结果

结语/主要优势特性

EvidentRTIS所提供的无缝（任意角度斜伤检测）解决方案与当前的校准方式一样简单易行，因此即使操作人员只具备中等技术水平，也可以完成这项校准工作。这个解决方案具有系统化、自动化和可重复性的特点。

Evident经过验证的QuickScan LT硬件已经具备了完成无缝检测（任意角度斜伤检测）的性能，因此现有的检测系统可以被方便地升级，以使用这项新技术进行检测。用户还可以根据具体管材批次所需的严格水平和精度水平，确定是否激活无缝（任意角度斜伤检测）功能。
