什么是燃气计量系统？燃气计量系统是天然气行业的“收银机”。 燃气计量管作为该测量系统的关键组件，直接决定流经管道的燃气流速与输送量。 计量管由直管段构成，是经过精密机械加工、位于流量计正上游的管段组件。 直管段有助于消除或减少气流中的湍流和不规则现象，从而在计量装置上提供平滑且均匀的流量分布。 对称的流量分布可提高测量精度。 通常在直管段上游会安装流量调节器或整流叶片，以进一步抑制湍流现象。

直管段

流量调节器

孔板接头

气流

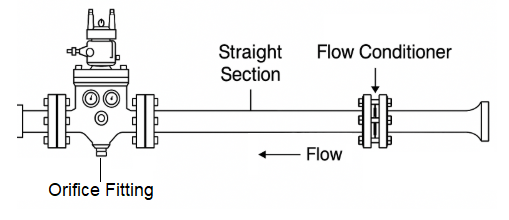

仪表运行图 – 突出显示关键组件

为什么这很重要？

不规则的气流分布 = 计量不准确 = $$$ 错误 = 在交接计量点产生多付或少付问题

上游生产公司：计量差异可能影响天然气生产商、矿产权利所有者以及购买其天然气的中游/输送公司。

中游输气公司：计量差异可能影响上游生产商、其中游公司以及下游购买方。

下游精炼公司：计量差异可能影响中游供应商、其下游精炼厂以及地方分销公司（LDC）。

示例说明：

10,000 mcf/天的计量站存在 5% 误差 = 500 mcf

1 mcf = $5.48

500 mcf = $2,740/天

若该误差持续六个月未被发现 = $493,200 损失/无法追踪

应检测哪些项目？

流量调节器或整流叶片： 确保所有管道畅通无阻，无积垢和杂物。根据燃气计量管的位置，这些管道可能因污泥和腐蚀而堵塞。如果是新地点，可能会有焊条、木材、泥土、手套等管道施工人员留在上游管道中的物品。某些类型的整流叶片通过固定螺丝固定，该螺丝偶尔会松动或脱落，导致整流叶片在计量管直管段移动过远。

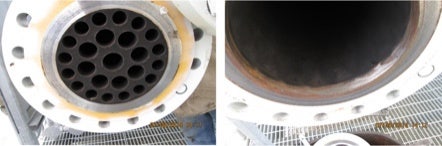

整流叶片

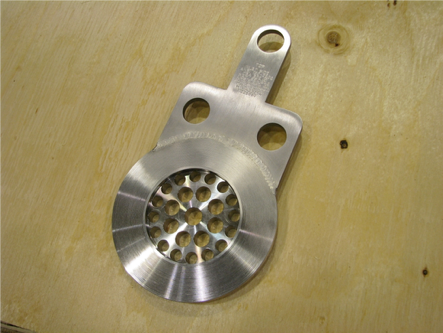

流量调节器

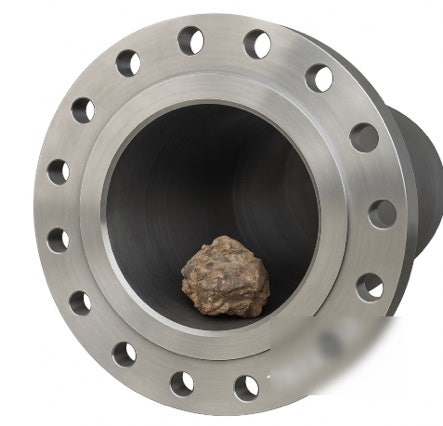

燃气计量管内发现杂物

直管段： 确保管道抛光/加工表面无积垢、污泥或腐蚀。 直管段内的积垢会减少计量管的内径，导致湍流工况并使测量气量读数偏高。 （根据错误发现的时间和合同协议，这可能导致公司需退还/纠正过去两年内任何过多计量的气量。= 会计噩梦！）

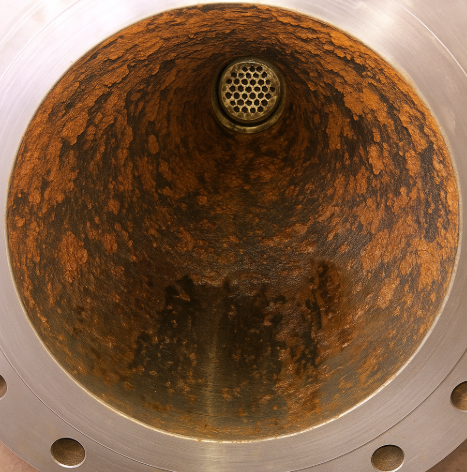

计量管直管段 – 显示计量管抛光直管段上的腐蚀和积垢

压力取样口及差压端口： 确保压力取样口及差压端口和计量表连接管壁上无积垢、污泥或腐蚀。 差压端口和管道中的积垢会对计量精度产生重大影响。

孔板接头： 确保孔板密封环与计量管密封的密封面光滑平整。如果是双腔室接头，您可以检查驱动孔板托架进出齿轮的齿部损伤，而无需拆卸齿轮轴。

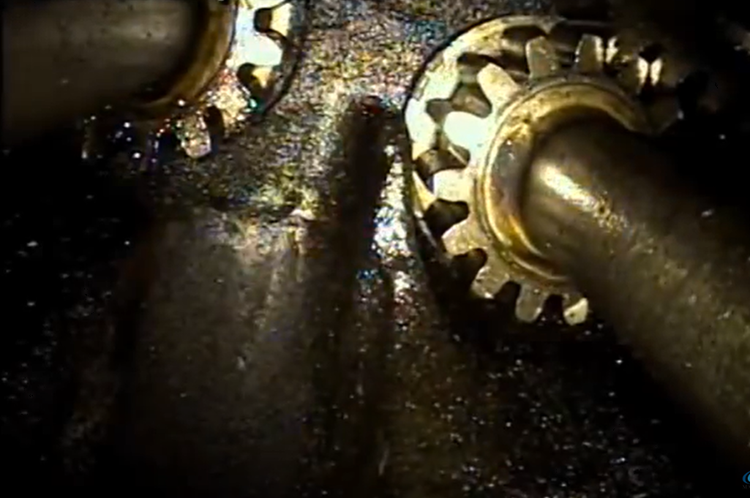

差速器齿轮轴 – 高级孔板接头上的齿轮齿部

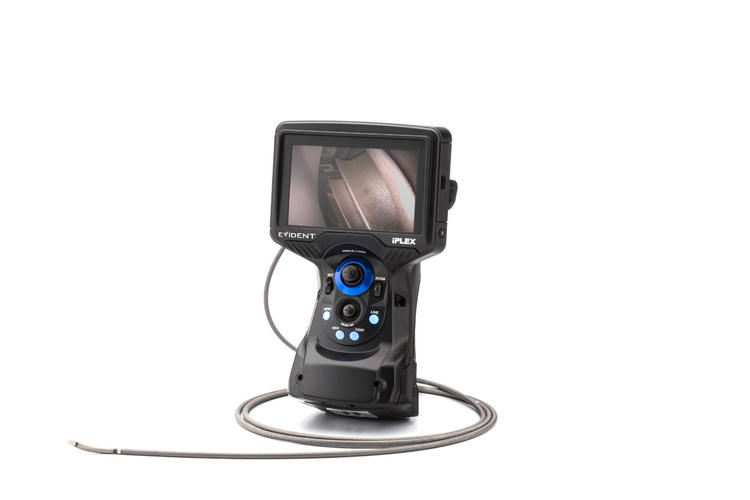

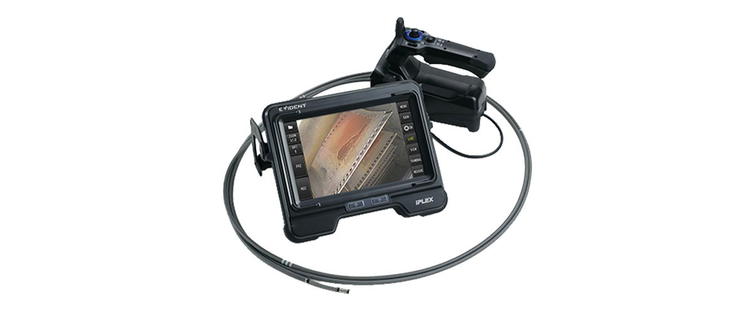

我们的解决方案： 我们的iPLEX G Lite或iPLEX GT（6毫米直径，3.5米长度）非常适合此应用。由于可达性不受限制，6毫米直径是理想选择，而3.5米长度足以覆盖整段计量管的全面检测。

G Lite的便携性为技术人员提供了在计量管周围操作的灵活性和便利性，而GT机型在强光环境下的屏幕尺寸与可视性，能提供更佳的观测品质并便于现场决策。 MIL-STD 810G爆炸性大气环境符合性认证是该应用的关键认证。 通常无需进行测量。 对于详细的计量管检测，需将管道停用并使用精密仪器进行验证。
