应用笔记

商业喷气机引擎的可视化检查

背景

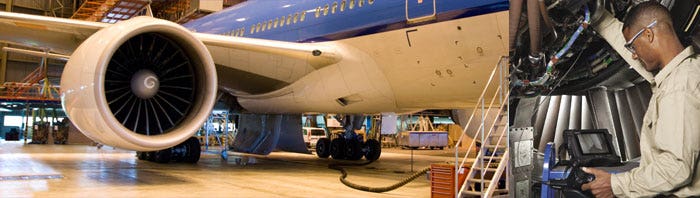

商业飞机每天搭乘数以百万的旅客和物资，飞往遍及世界各地数以千计的目的地。由于搭载乘客和珍贵的物资的商业飞机，要在非常恶劣的环境中飞行，安全操作的检查和维护是至关重要的。飞机引擎的定期检查是必不可少的。
在引擎内某一特定的区域，有一个可用内窥镜进行可视化检查的入口。然而，当检查人员试图准确及时地检查一个引擎时，可能会面临各种各样的困难。

挑战和解决方案

(1) 不同大小和不同位置的零部件检查

挑战:

商业喷气式飞机装备涡轮风扇喷气式引擎，引擎大小也不相同，从区域支线喷气式飞机的小的涡轮引擎到洲际航线喷气机的大涡轮引擎。另外，在每一个引擎内部，许多不同的部件要检查，比如涡轮叶片、压缩机叶片和气缸。当进行一个准确的检查时，根据引擎的类型和引擎部件来选择最好的内窥镜和相关的附件是最重要的。

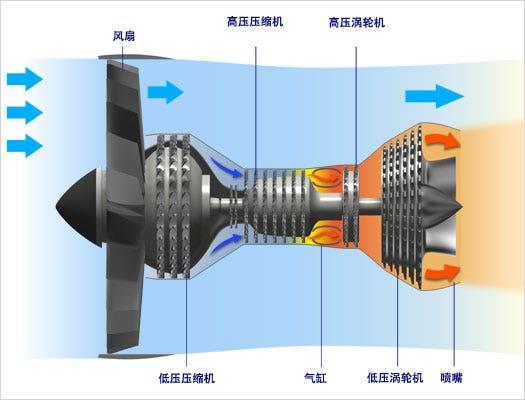

涡轮风扇喷气式引擎的结构

一个主流涡轮风扇喷气式引擎的例子

解决方案:

一个IPLEX工业视频内窥镜，只需更换不同的光学适配器，就能够实现涵盖不同飞机引擎检查的要求。下列图表为根据引擎大小和部件推荐的检查装备示意图。

(2)费力旋转引擎轴

挑战:

在飞机引擎的检查中，操作员需要检查数以百计的叶片，这些叶片分别被安装在几个涡轮机/压缩机轴承上和轴上。为了进行检查，需要两位操作员协调工作，一人进行手工旋转轴，另一人进行检查叶片的连接情况。这样的工作，不仅需要一个额外的人员进行轴的旋转，而且也可能容易造成涡轮机检查不足。

解决方案:

特定的OTT引擎旋转工具能够按预先设定的旋转速度，连同高压压缩机/涡轮叶片一起自动地旋转轴，轴旋转时，一名检查人员就可以准确无误地、彻底地叶片检查操作，而不需要另一个人员协助。

(3)费时的检查分析和报告生成

挑战:

在检查过程中，为了检查分析和生成检查报告经常需要记录大量的叶片图片，但是在这种情况下，这些图片彼此是非常相似的，在某些情况下，通过图片识别是不可能确定叶片的类型。因此，许多操作员在试图从大量非常相似的图片中进行寻找和分类所需要的图片时，都要经历困难和挫折。

解决方案:

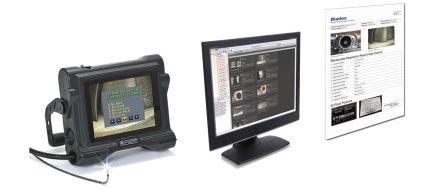

我们的检查助手软件能够通过检查阶段的图片分类和给图片添加标准化诊断注释，来帮助检查人员记录图片。

检查之后，检查人员/报告人员仅仅通过简单敲击操作选择所需的图片，就能够高效地分析记录的图片，并能够快速地产生一个检查报告。

奥林巴斯的主要优点

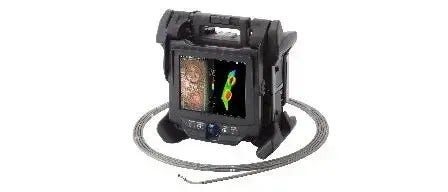

(1) IPLEX视频内窥镜优化了飞机引擎的检查

(2) 给各种不同涡轮机提供最佳观察视角

请点击这里，查看如何为工业视频探头选择光学尖端适配器 >>

(3)系统提供有效而精确的检查

奥林巴斯提供有效的系统来提高你的飞机引擎检查的工作效率。OTT引擎旋转工具允许一个操作员进行高压压缩机/涡轮机叶片单独检查。InHelp检查助手软件使得检查的各个方面都简单化，并且显著地减少了检查工作的时间。
