O&G应用更新 – 耳轴检查

什么是耳轴？

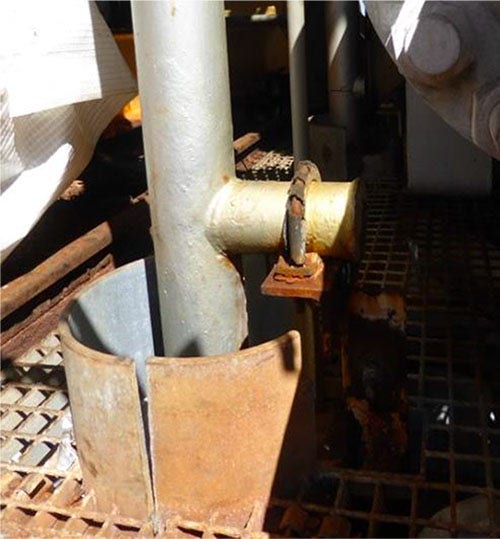

^{甲板贯穿件上方的典型耳轴}

耳轴是一种广泛应用于各类管道的管道支撑装置。其设计目的是支撑所连接管轴的重量，保证管道的正确位置，并防止过度振动和应力。它们通常直接焊接在管轴上。

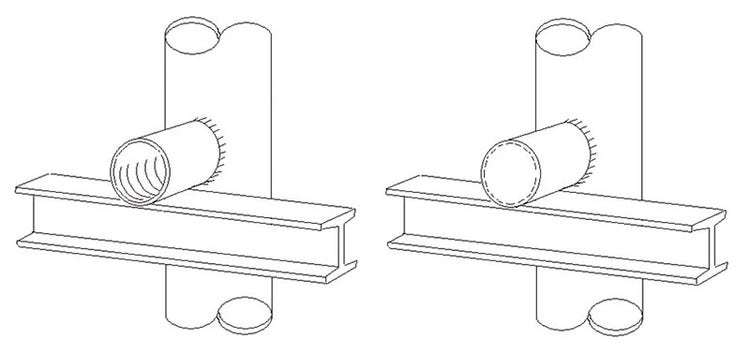

^{展示一些典型的耳轴配置}

在焊接之前，通常会在耳轴上添加排水孔，以便热气排出。这些排水孔可以密封以防止进水，但大多数都是开放状态。水渗入这些空间，尤其是任何积水都会与母管轴接触的耳轴上，会形成一个加速腐蚀的环境。管轴的封闭区域通常没有涂层，从而加剧腐蚀问题。这些腐蚀问题往往会被忽视，直到管轴失效并导致泄露，见下文；

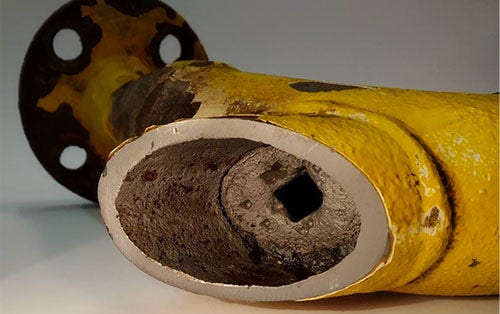

^{管轴失效可能会导致泄露。}

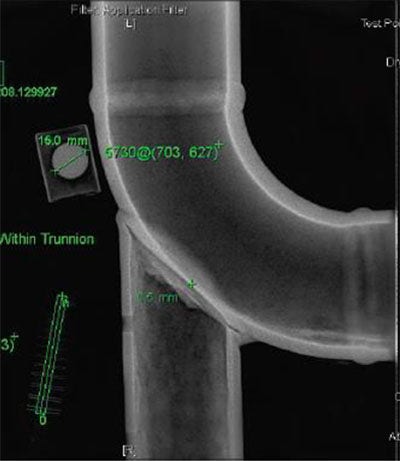

^{耳轴的射线照片}

某些NDT技术可用于评估剩余壁厚（专业超声方法或射线照相法），但这些方法耗时长、成本高，而且有其自身的局限性。行业组织HOIS在比较不同的耳轴检测方法时，就管道内窥镜提出了以下建议；

耳轴检测方法

作为一种快速筛查工具，管道内窥镜为这类检测提供了简单、快捷的解决方案。内部目视检测可以标记出可能需要进一步调查的问题，从而加快整个检测工作的进度。其局限性包括无法测量剩余壁厚，以及在已经存在大量水垢的情况下难以评估状况，见下文；

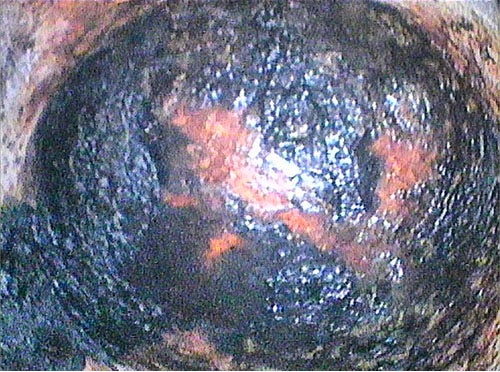

^{显示工艺管道的内部管道内窥镜照片。}

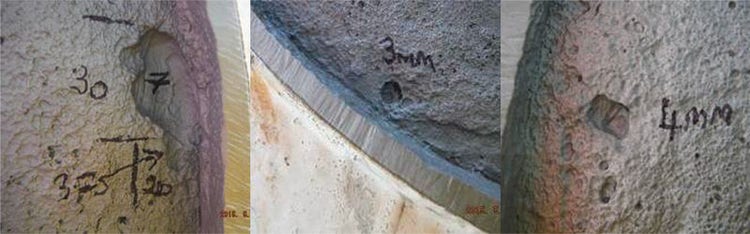

^{显示工艺管道拆除和表面预处理后的各种点蚀情况}

我们的解决方案

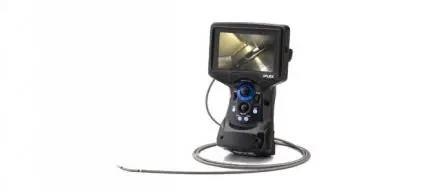

IPLEX G-Lite系统

我们的IPLEX G-Lite系统是经过现场验证的合格系统，非常适合此类检测。该系统外形小巧，重量极轻，便于进入受限空间，在高空作业时也易于操作和使用。

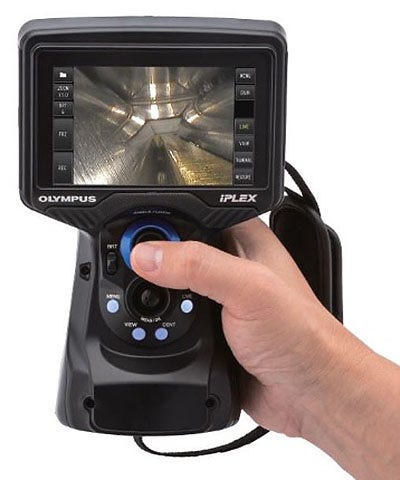

^{IPLEX G-Lite视频内窥镜}

G-Lite的优势；

• 在进水情况下，可使用标准观察头在水下操作插入管。
• 卓越的图像质量和WIDER软件有助于处理能见度低的腐蚀区域。
• 立体测量可以在几乎没有外部水垢的情况下进行腐蚀坑测量。
• 3D Assist功能可快速建立三维表面状况模型，在评估过度腐蚀或结垢区域时减少对2D图像的依赖，同时只需要普通的非立体镜头适配器。
• 带有耐油涂层的钨编织插入管经久耐用，降低了破损风险。

相关文件和链接

HOIS耳轴检测指导：https://esrtechnology.com/wp-content/uploads/2023/12/HOIS-OGTC-Guidance-on-trunnion-pipe-support-inspection-and-management-Issue-1.pdf

英国HSE关于耳轴检测的安全说明：含危险物质管道的耳轴支架腐蚀

耳轴配置和构造方面的其他指导可参见ASME规范b31.3。
