有助于准确测量小直径管的3个诀窍

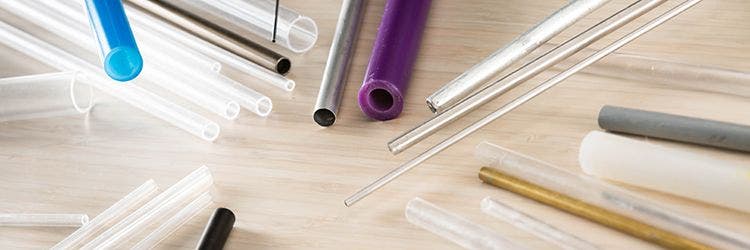

小直径金属和塑料管子用于各种工业和医学应用中。 这些管子的直径小于3毫米，且管壁非常薄。当这些管子用于安全悠关的应用时，它们需要遵守为壁厚和同轴度所制定的容许量不大的制造公差。过去，制造商会切割一段管子作为样件，以目测方式检测管子，或者使用卡尺测量壁厚。如今，他们可以使用一种快速无损的超声（UT）测厚解决方案替代目测方式，完成小径管的质量控制检测。
建议使用的UT测厚仪、设备和检测设置

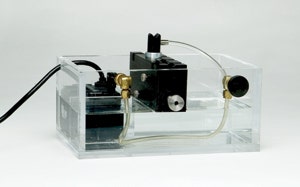

RBS-1-15重复循环去泡系统的B103 V形槽去泡器
我们建议将Evident的38DL PLUS或45MG超声测厚仪（使用45MG-SE单晶和45MG-WF波形软件选项），与可在19毫米深度聚焦的20 MHz M316-SU水浸探头配合在一起使用，完成这项应用。
在选择了适当的设备并正确校准了仪器的情况下，可以非常容易地完成小径管的检测，但是仍然难免出现测量错误。我们在这里为您献上3个可以避免出现常见错误的简单的诀窍。
- 使用界面空白功能，以避免屏幕上出现界面回波的下降沿

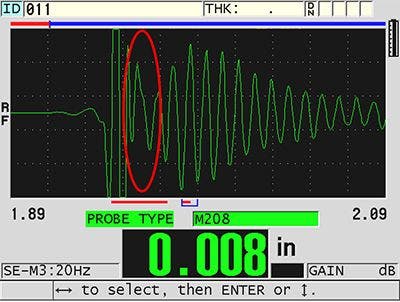

较大界面回波的下降沿干扰了第一个底面回波
可以调整界面空白的设置，以选择信号最强的一对底面回波。尽管所选的一对信号会随着界面空白的调整而变化，但是两个相邻底面回波之间的渡越时间会保持不变。
不同的界面空白设置会获得相同的厚度测量值
- 在使用聚焦水浸探头时，注意底面信号波幅的变化

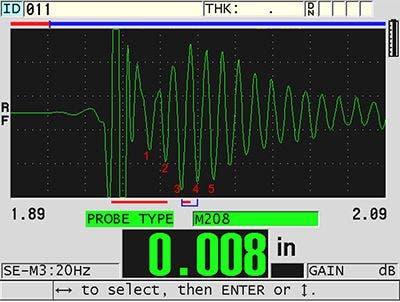

处于焦点位置的第3个和第4个底面回波的波幅最高
- 不要将M3的空白设置得太远

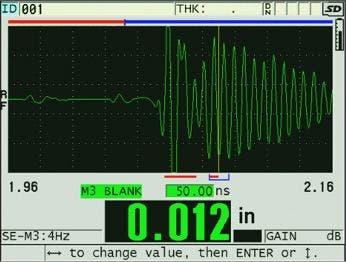

尝试在第3个到第5个底面回波之间的位置进行测量

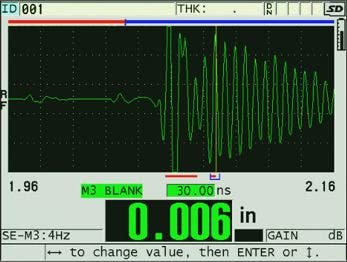

在第3个和第4个底面回波之间的位置进行测量
