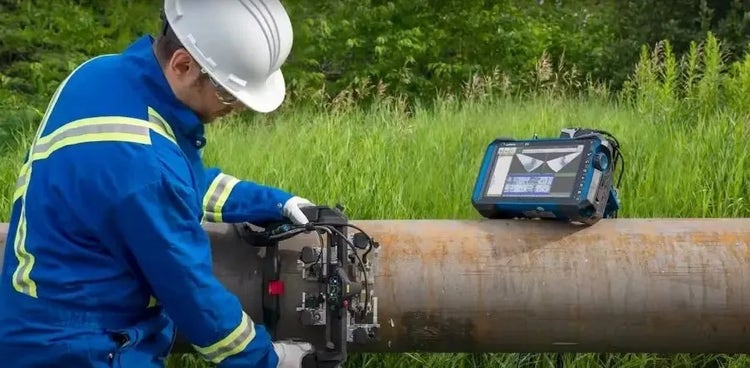

在设计AxSEAM扫查器时，我们从现场检查员的角度开始设计。 我们的目标：使管道扫查尽可能简单，解决使检查员工作变慢和变复杂的典型问题。

与管道检查员进行交流，AxSEAM扫查器解决难题

在咨询管道检查员后，我们编制了一份使用相控阵超声检测（PAUT）和衍射时差（TOFD）技术对长焊缝和环焊缝进行扫查的常见难题清单。 AxSEAM扫查器的功能直接解决了这些难题。

1. 坚固的免工具探头支架可防止跳动和探头倾斜

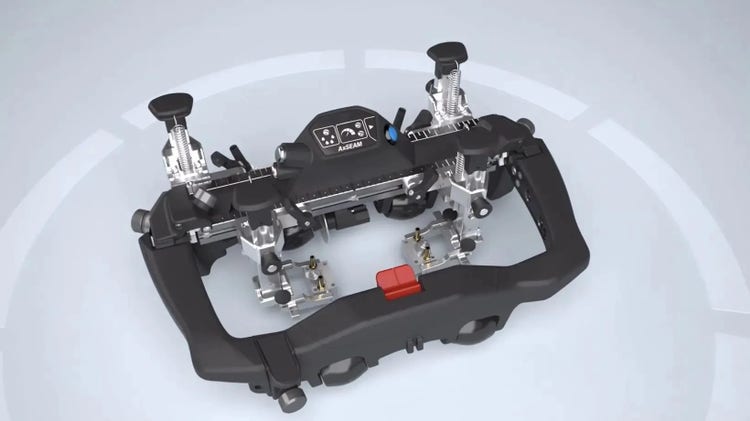

首先，我们的设计团队解决了不可靠的复杂的探头支架问题。 AxSEAM扫查器的探头支架经过了彻底的重新设计，以便于探头安装、调整索引偏移量，并获取可靠的超声波数据。

主要改进特性：

• • 在探头和楔形块操作过程中，闩锁可保证支架翘起。
  • 其采用弹簧负载和枢轴，以防止在扫查过程中出现不必要的探头跳动和倾斜，确保持续接触表面。

只有真正看到，才能体会到调整很轻松。 在这段“Evident全球性企业”视频中，观看高级应用工程师Brandon Reitz进行的简短演示：

2.提高扫查效率，避免重新扫查

AxSEAM扫查器的另一项独特创新是其ScanDeck模块。 该模块像仪表板一样直接放置在中央位置，具有超快的扫查速度，而且装配有“无耦合剂”警告灯，确保采集的数据可靠，没有数据丢失。 由于检查员可以一直盯着扫查器，不必查看采集仪器进行验证，因此扫查工作变得更加顺利。

此外，在流畅性方面，橡胶成型磁轮还有助于保持扫查器与管道持续接触，并以流体运动方式进行滚动，从而减少操作员所需的工作量。

本视频概述了AxSEAM扫查器的实用功能，旨在简化管道检查员的工作：

了解更多

3. 在长焊缝、环焊缝和不同管径之间轻松过渡

AxSEAM扫查器或许是检查员需要带入现场的唯一扫查器。 免工具调整意味着可以快速：

• • 适应不同管径；以及
  • 在纵向焊缝和环形焊缝扫查之间进行切换。

检查员可以使用AxSEAM扫查器检查各种管径：

• • 纵向焊缝 — 外径最小为152.4 mm管道 一直到扁平的金属板。
  • 环形焊缝 — 使用2个探头可以检测外径最小为114 mm管道 使用4个探头可以检测外径最小为254 mm 管道。

四个探头支架可实现快速PAUT和TOFD筛查，以及感兴趣区域（ROI）的全聚焦法（TFM）检查，而且无需切换探头。

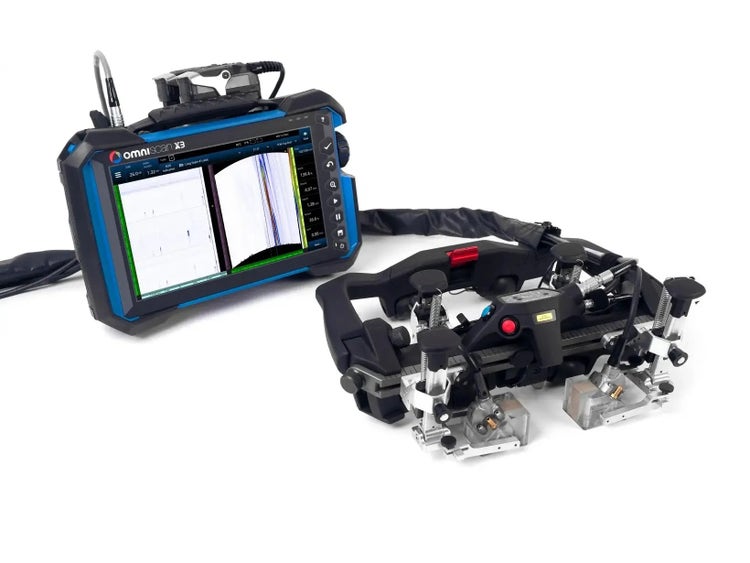

当与OmniScan X3相控阵探伤仪一起使用时，AxSEAM扫查器可以使用相同的探头执行PAUT、TOFD和TFM检查。

这种变通能力也有助于解决第4个问题。

4.无需使用笨重、过于复杂的设备

正如Brandon Reitz在他的视频“高效长焊缝检查”中所说，AxSEAM扫查器具有“坚固、符合人体工程学的设计，重量轻，易于操作”。

AxSEAM扫查器和配件整齐地安装在一个紧凑的机箱中。 这意味着NDT检查员具备可靠执行PAUT管道扫查所需的能力，无需在现场或工作之间使用笨重的设备。

要充分了解这款扫查器的出色便携性、多功能性和简易性，亲身体验是最好的方式。 如果您对演示感兴趣，请立即联系当地的Evident代表。
