CDS楔块是一种用于探测裂纹的专用塑料楔块，这种楔块还可以快速判定所探测到的裂纹是否延伸至内壁。这种技术可以进一步表明裂纹位于工件厚度的位置处：靠内、中间或靠外的哪个三分之一范围内。CDS是爬行直接横波的英文缩写字母，也被称作30-30-70技术。CDS楔块使用单晶片探头，在被测工件中同时生成三条声波。

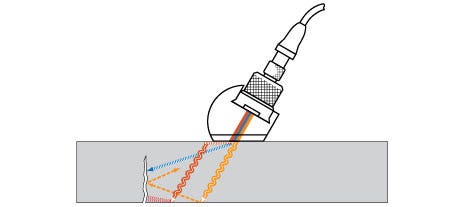

1. 一条外壁爬波生成一个31.5度的间接横波（上图中的红色声程），这条声波的模式被转换为内壁爬波。这样就会从所有通到内壁的裂缝处生成反射信号。
2. 一个30度横波（橙色声程）将从材料内壁以临界角度反射，生成一个70度纵波。探头将接收到来自延伸到中部区域或更深区域的裂纹的信号。
3. 一条70度直接纵波（蓝色声程）将生成一个来自很深区域处裂纹的端部衍射信号。

这些信号的存在与否是判读检测结果的关键。要了解典型检测设置与判读的详细情况，请参阅与内壁相通裂纹的探测和定量技术。
