一发一收式探头

一发一收探头的应用

S-PC-P14

工件编号：9323945（U8800601）

技术规格

操作模式：一发一收
频率：宽带
端部：间距14毫米
符合人体工程学的设计

一般用途的宽带一发一收探头，设计符合人体工程学，4个脚和探头端部位于探头的边缘。可轻松扫查平面或半径较大的曲面。端部位于探头边缘，可对工件进行稳定的边缘检测。这是大多数复合材料蜂窝结构检测中常用的探头型号。

S-PC-P16

工件编号：9323952（U8010062）

技术规格

操作模式：一发一收
频率：宽带
端部：间距14毫米

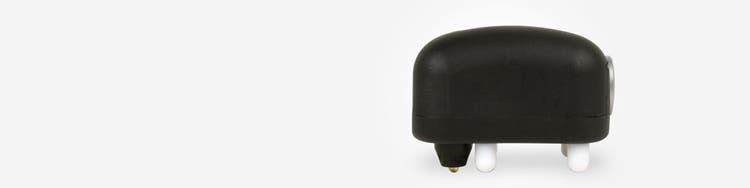

宽带一发一收探头，设计符合人体工程学，探头端部在4个脚内，便于在较窄的圆角工件上进行检测，如机翼前缘。虽然设计这款探头的目的是用于检测较窄的圆角工件，但是在检测较平坦的复合材料蜂窝结构时其表现同样出色。

SPO-5629-PHV

工件编号：9322184（U8010039）

技术规格

操作模式：一发一收
频率：宽带，高压
端部：间距12.7毫米，端部加载了弹簧

宽带一发一收探头，占地面积较小，主体细长，可用于检测更狭窄的区域。与S-PC-P14或S-PC-P16型号相比，这种探头一般对较小的缺陷更为敏感，因为它的端部更靠近。虽然在检测平面时表现得不如S-PC-P14或S-PC-P16稳定，但在摩擦托架SPO-5629-H-R1上使用SPO-5629-PHV探头时，可以简化蜂窝结构复合材料的检测。

SPO-5629-H-R1

工件编号：SPO-5629-H-R1 (U8780312)

用于与SPO-5629PHV探头配套使用。在保持探头与检测表面垂直的同时，增强了稳定性，并增加了到被测工件表面的距离，以改变端部对被测表面的张力。

传统探头

S-PC-P1

工件编号：9317812（U8770418）

技术规格
操作模式：一发一收
频率：低
端部：固定端部，17毫米间距。
探测能力：一般可探测到12.7毫米或更大的缺陷。

S-PC-P2

工件编号：9317854（U8770419）

技术规格
操作模式：一发一收
频率：低
端部：加载了弹簧的端部，19毫米间距。
探测能力：一般可探测到12.7毫米或更大的缺陷。

S-PC-P11

工件编号：9317797（U8010012）

技术规格
操作模式：一发一收
频率：宽带
端部：加载了弹簧的端部，17毫米间距
探测能力：一般可探测到12.7毫米或更大的缺陷。

S-PC-P12

工件编号：9322074（U8770336）

技术规格
操作模式：一发一收
频率：宽带
端部：固定端部，17毫米间距
探测能力：一般可探测到12.7毫米或更大的缺陷。

S-PC-P13

工件编号：9322076（U8770336）

技术规格
操作模式：一发一收
频率：宽带，高速驱动
端部：加载了弹簧的端部，17毫米间距
探测能力：一般可探测到12.7毫米或更大的缺陷。

SPO-5629-P

工件编号：9318169（8770421）

技术规格
操作模式：一发一收
频率：宽带
端部：加载了弹簧的端部，12.7毫米间距
探测能力：一般可探测到12.7毫米或更大的缺陷。

S-PC-DHV

工件编号：9323942（8800672）

技术规格
操作模式：一发一收
频率：5.1 kHz，用于检测厚度大于25.4毫米的结构；6 kHz ～ 12 kHz，用于检测厚度小于25.4毫米的结构
脉冲：1到3之间
端部：4个端部
探测能力：成功检测各种材料，包括塑料和木质层压板。
