概述

Evident电导率探头概述

电导率探头和标准试件

电导率探头用于分拣非铁性金属,并判断热处理的状态或损伤情况。

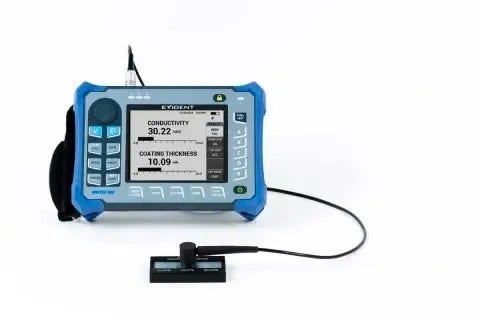

我们采用Powerlink技术的电导率探头可与以下NORTEC 600系列仪器一起使用:600C、600S或600D。* 这些NORTEC 600系列仪器可测量电导率,并在屏幕上以%IACS或MS/m为单位显示结果,同时还可以英寸或毫米为单位测量涂层厚度或提离系数。

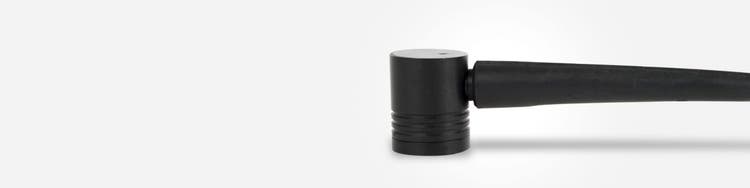

电导率探头的频率为60 kHz或480 kHz,并配有一个16针LEMO连接器,可启用Powerlink功能。

我们的电导率探头和标准试件如何工作?

我们的电导率探头使用一种测量和认证金属电导率的系统,对主要标准试件采用四点直流电阻技术。这些标准试件始终由Evident维护,并定期重新认证,以符合NIST的可追溯性。主要标准试件和被测样件所处环境的温度需保持为20℃(+/-10℃),被测样件采用交流阻抗传递法测量。整个系统由计算机控制,以确保准确性和可重复性。

采用这种主要标准试件技术,我们的电导率探头可以对电导率标准试件进行高准确度的认证:

*与基本NORTEC 600型号不兼容。

电导率探头

类型
系列
频率
高度
长度
连接器
工件编号
订货编号
电导率探头
直角型
60 kHz
19.1 mm
25.4 mm
16针LEMO
9222340
U8690027
电导率探头
直角型
480 kHz
19.1 mm
25.4 mm
16针LEMO
9222341
U8690028
电导率探头
平直型
60 kHz
7.9 mm
69.9 mm
16针LEMO
9222360
U8690029
电导率探头
平直型
480 kHz
7.9 mm
69.9 mm
16针LEMO
9222361
U8690030

电导率标准试块

工件编号
订货编号
IACS % 值#1(公差)
IACS % 值#2(公差)
IACS % 值#3(公差)
IACS % 值#4(公差)
IACS % 值#5(公差)
CREF2-04100
U8861784
4.6 (±0.4)
100.0 (±10)
未提供
未提供
未提供
CREF2-1742
U8861881
17.2 (±1.5)
42.7 (±4.4)
未提供
未提供
未提供
CREF2-2932
U8861830
29.3 (±3)
32.0 (±3.3)
未提供
未提供
未提供
CREF3-0129100
U8861910
1.5 (±0.1)
29.3 (±3)
100.0 (±10)
未提供
未提供
CREF3-172942
U8861675
17.2 (±1.5)
29.3 (±3)
42.7 (±4.4)
未提供
未提供
CREF3-172959
U8861822
17.2 (±1.5)
29.3 (±3)
59.9 (±6)
未提供
未提供
CREF3-294259
U8861924
29.3 (±3)
42.7 (±4.4)
59.9 (±6)
未提供
未提供
CREF4-17294259
U8861629
17.2 (±1.5)
29.3 (±3)
42.7 (±4.4)
59.9 (±6)
未提供
CREF4-17294259
U8861629
17.2 (±1.5)
29.3 (±3)
42.7 (±4.4)
59.9 (±6)
未提供
CREF4-173259100
U8861982
17.2 (±1.5)
32.0 (±3.3)
59.9 (±6)
100.0 (±10)
未提供
CREF5-01293242100
U8861902
1.5 (±0.1)
29.3 (±3)
32.0 (±3.3)
42.7 (±4.4)
100.0 (±10)
CREF5-04174559100
U8861929
4.6 (±0.4)
17.2 (±1.5)
45.7 (±4)
59.9 (±6)
100.0 (±10)
