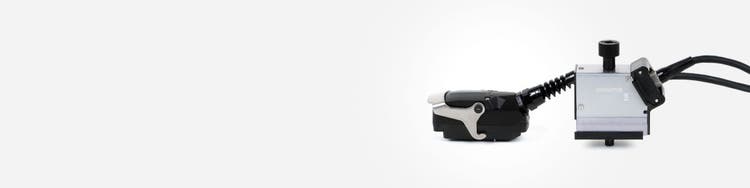

相控阵超声检测（PAUT）正在迅速成为一种很受用户青睐的非常安全的无损检测方法。奥林巴斯作为业内龙头企业，为与各种类型仪器一起使用的相控阵探头提供多种标准和定制连接器，供用户选择。
采用EZ插锁技术的奥林巴斯OmniScan连接器仍然是行业标准。奥林巴斯还为包含航空航天、石油化工、电力生产和采矿在内的各种行业中不断增加的检测应用提供全面的技术支持。作为无损检测产品的全球供应商，奥林巴斯全力以赴为当前和未来的客户提供技术支持，以满足他们的检测需求。
请参阅下表，了解标准探头和连接器的示例。
探头的技术规格和尺寸
| 外型尺寸 （毫米，英寸) |
|||||||||||
| 订购编号 | 工件编号 | 连接器类型 | 频率（MHz） | 晶片数量 | 晶片间距（毫米） | 激活孔径（毫米） | 晶片高度（毫米） | 长 | 宽 | 高 | 楔块类型 |
| U8330595 | 5L16-A10 | OM | 5.0 | 16 | 0.60 | 9.6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8331679 | 5L16-A10 | GTZ | 5.0 | 16 | 0.60 | 9.6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8331620 | 5L16-A10 | ITT | 5.0 | 16 | 0.60 | 9.6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8331103 | 5L16-A10 | D78 | 5.0 | 16 | 0.60 | 9.6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8331029 | 5L16-A10 | HY | 5.0 | 16 | 0.60 | 9.6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| Q3300149 | 5L16-A10 | ZTZ | 5.0 | 16 | 0.60 | 9.6 × 10 | 10 | 23 (0.91) | 16 (0.63) | 20 (0.79) | SA10 |
| U8330593 | 5L64-A12 | OM | 5.0 | 64 | 0.60 | 38.4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8331681 | 5L64-A12 | GTZ | 5.0 | 64 | 0.60 | 38.4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8331725 | 5L64-A12 | ITT | 5.0 | 64 | 0.60 | 38.4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8331075 | 5L64-A12 | D78 | 5.0 | 64 | 0.60 | 38.4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8330986 | 5L64-A12 | HY | 5.0 | 64 | 0.60 | 38.4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| Q3300150 | 5L64-A12 | ZTZ | 5.0 | 64 | 0.60 | 38.4 × 10 | 10 | 45 (1.77) | 23 (0.91) | 20 (0.79) | SA12 |
| U8330274 | 5L32-A11 | OM | 5.0 | 32 | 0.60 | 19.2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8331687 | 5L32-A11 | GTZ | 5.0 | 32 | 0.60 | 19.2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8330880 | 5L32-A11 | ITT | 5.0 | 32 | 0.60 | 19.2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8331481 | 5L32-A11 | D78 | 5.0 | 32 | 0.60 | 19.2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8330866 | 5L32-A11 | HY | 5.0 | 32 | 0.60 | 19.2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| Q3300151 | 5L32-A11 | ZTZ | 5.0 | 32 | 0.60 | 19.2 × 10 | 10 | 25 (0.98) | 23 (0.91) | 20 (0.79) | SA11 |
| U8330145 | 10L16-A00 | OM | 10.0 | 16 | 0.31 | 4.96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| U8331685 | 10L16-A00 | GTZ | 10.0 | 16 | 0.31 | 4.96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| U8331122 | 10L16-A00 | ITT | 10.0 | 16 | 0.31 | 4.96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| U8331724 | 10L16-A00 | D78 | 10.0 | 16 | 0.31 | 4.96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| U8330193 | 10L16-A00 | HY | 10.0 | 16 | 0.31 | 4.96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| Q3300154 | 10L16-A00 | ZTZ | 10.0 | 16 | 0.31 | 4.96 × 5 | 5 | 8 (0.31) | 8 (0.31) | 23 (0.91) | SA00 |
| A14外壳 |
请注意
奥林巴斯为所有标准和/或定制相控阵探头提供连接器和长度可选的电缆。可以根据用户提供的详细要求和引脚分配方案提供定制连接器。
可提供的连接器
Hypertronics连接器
D78连接器
GTZ（Phasor）连接器
ITT连接器
采用EZ插锁技术的OmniScan连接器
ZTZ（Topaz/Zircon/Quartz）连接器
