概述

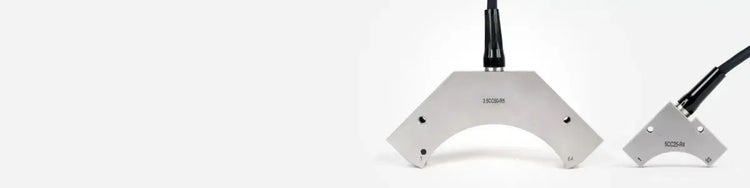

曲面阵列探头的外壳由耐腐蚀的不锈钢材料制成，可以保证在水下不超过1米的深度具有防水性能。这些探头的声阻抗与水匹配。这些探头与可调节的水浸楔块相兼容，不仅可以检测复合材料的分层缺陷，还可以检测碳纤维增强聚合物（CFRP）产品的内圆角。
优势特性
- 声阻抗与水匹配。
- 在环绕半径的圆周上，分辨率较高
- 耐腐蚀不锈钢外壳
- 可保证在水下1米深的位置具有防水性能
- 与可调水浸楔块相兼容
典型应用
- 碳纤维增强聚合物（CFRP）圆角的检测
- 对复合材料进行检测，以探测出分层缺陷
探头的技术规格和尺寸
工件编号
订购编号
外壳类型
频率（MHz）
晶片数量
晶片间距（毫米）
晶片高度（毫米）
半径（毫米）（R）
角度（度）（A）
检测类型
3.5CC10.2-16-R1
U8330453
R1
3.5
16
1.0
5.0
10.2
90
ID
5CC10.2-16-R1
U8330709
R1
5.0
16
1.0
5.0
10.2
90
内壁
3.5CC25-32-R4
U8330629
R4
3.5
32
1.32
6.0
25.0
90
内壁和外壁
5CC25-32-R4
U8330479
R4
5.0
32
1.32
6.0
25.0
90
内壁和外壁
3.5CC50-64-R5
U8330630
R5
3.5
64
1.65
6.0
50.0
121
外壁
5CC50-64-R5
U8330636
R5
5.0
64
1.65
6.0
50.0
121
外壁
这些探头的标准配置包含一个OmniScan连接器和一条2.5米长的电缆，也可以根据用户的特殊要求，配备其他类型的连接器和其它长度的电缆。
