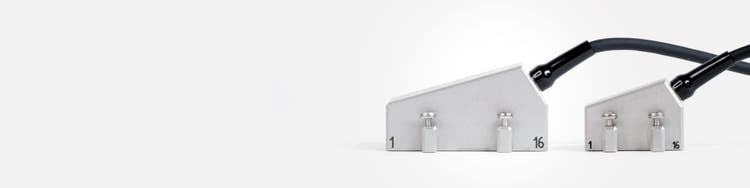

深穿透探头可与多种楔块配合使用，完成各种角度声束检测应用。这些探头专用于完成深穿深穿透探头经过特殊设计，可产生更强的超声波信号。这些探头的晶片高度更宽，提高了穿透力，可对较厚的碳钢以及噪声大、颗粒多的材料进行无损检测。
优势特性
- 超高的晶片高度可产生更大的超声能量
- 有不同频率可供选择，取决于您对更高清晰度或更深穿透力的需求
- 可提供更多的晶片数量（A33），以适应TFM、PCI或混合扫查等先进技术
典型应用
A3、A4、A5和A33探头
深穿透检测应用
- 厚平板和焊缝
- 锻件
- 噪声大或粒状多的材料
探头的技术规格和尺寸
| 工件编号 | 频率 （MHz） |
晶片数量 | 晶片间距 （毫米） |
激活 孔径（毫米） |
晶片高度（毫米） | 外型尺寸 （毫米，英寸） |
||
| 长 | 宽 | 高 | ||||||
| 3.5L16-A3 | 3.5 | 16 | 1.60 | 25.6 | 16.0 | 36 (1.41) | 36 (1.41) | 25 (0.98) |
| 5L16-A3 | 5.0 | 16 | 1.20 | 19.2 | 12.0 | 36 (1.41) | 36 (1.41) | 25 (0.98) |
| 1.5L16-A4 | 1.5 | 16 | 2.80 | 44.8 | 26.0 | 57 (2.25) | 46 (1.80) | 30 (1.19) |
| 2.25L16-A4 | 2.25 | 16 | 2.00 | 32.0 | 20.0 | 57 (2.25) | 46 (1.80) | 30 (1.19) |
| 2.25L32-A5 | 2.25 | 32 | 0.75 | 24.0 | 24.0 | 29 (1.15) | 43 (1.67) | 24 (0.96) |
| 5L32-A5 | 5.0 | 32 | 0.60 | 19.2 | 20.0 | 29 (1.15) | 43 (1.67) | 24 (0.96) |
| 3.5L32-A33 | 3.5 | 32 | 1 | 32 | 24 | 40 (1.58) | 45 (1.77) | 35 (1.38) |
| 5L64-A33 | 5 | 64 | 0.5 | 32 | 24 | 40 (1.58) | 45 (1.77) | 35 (1.38) |
| 这些探头的标准配置包含一个OmniScan连接器和一条2.5米长的电缆，也可以根据用户的特殊要求，配备其他类型的连接器和其他长度的电缆。 | ||||||||
