概述
双晶线阵和双晶矩阵探头的优点
- 具有在粒状材料中发送和接收纵波的能力
- 增强了在不锈钢材料（包括奥氏体、耐腐蚀合金，以及异种材料焊缝）中的穿透能力
- 优异的信噪比
- 更高的频率和更小的晶片在进行需要探测非常小的缺陷的应用中具有优势

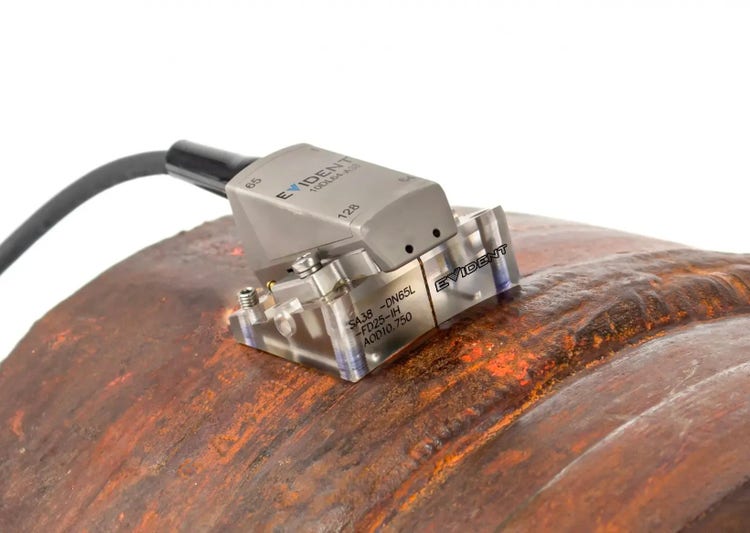

A28和A38双晶线阵（DLA）探头
- 高频探头（高达10 MHz），适用于具有高灵敏度要求的应用（例如HTHA、蠕变损伤、应力定向氢致裂纹）
- 双晶32（A28）或64（A38）小晶片阵列覆盖范围广，占地面积小
- 楔块系列适用于外径为 [114.3毫米]及以上的管道。
- 带有屋顶角的系列楔块可以在次轴方向上4毫米到95毫米的深度范围内聚焦
- 与通用支架和ChainSCANNER、VersaMOUSE、HSMT-Compact、HSMT-Flex、AxSEAM、WeldROVER、MapROVER 和SteerROVER扫查器相兼容
A26和A36双晶线阵（DLA）探头
- 不锈钢焊缝应用（奥氏体、异种材料焊缝、堆焊层等）
- 厚管道（40毫米至80毫米）使用A26双晶32晶片线性探头
- 超厚管道（80毫米及以上）使用A36双晶64晶片线性探头
- 楔块系列适用于外径 [219毫米]及以上的管道
- 与通用支架、ChainSCANNER和VersaMOUSE扫查器相兼容

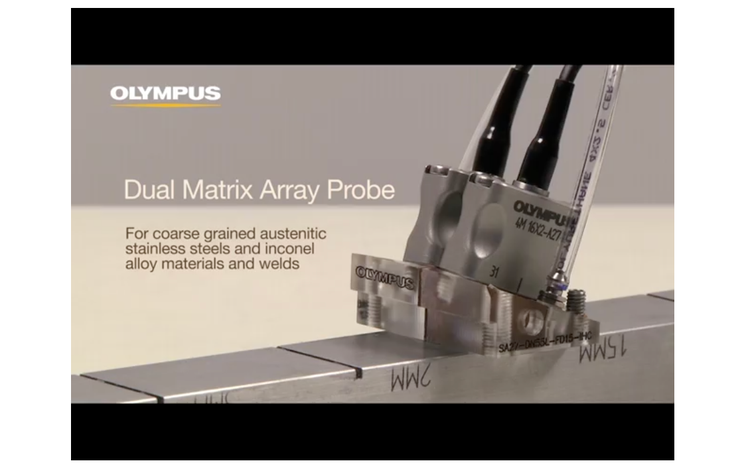

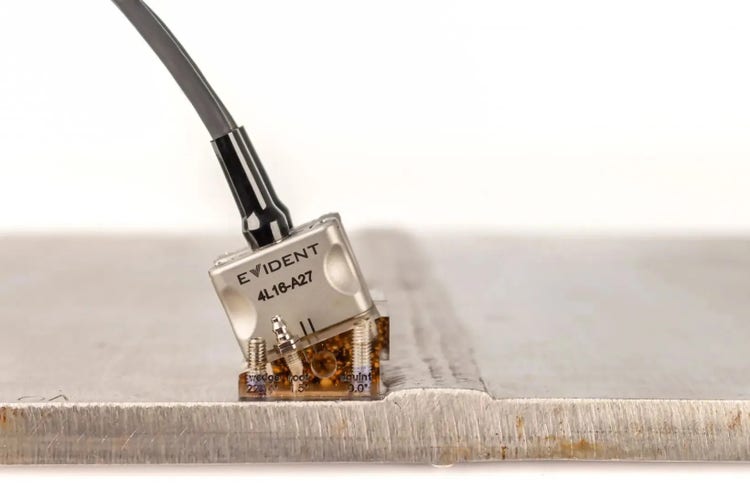

A27 32晶片（16×2）双晶矩阵探头
- 不锈钢焊缝应用（奥氏体、异种材料焊缝、堆焊层等）
- 中等厚度的管道
- 楔块系列适用于外径为 [114.3毫米]及以上的管道
- 与通用支架、ChainSCANNER和VersaMOUSE扫查器相兼容

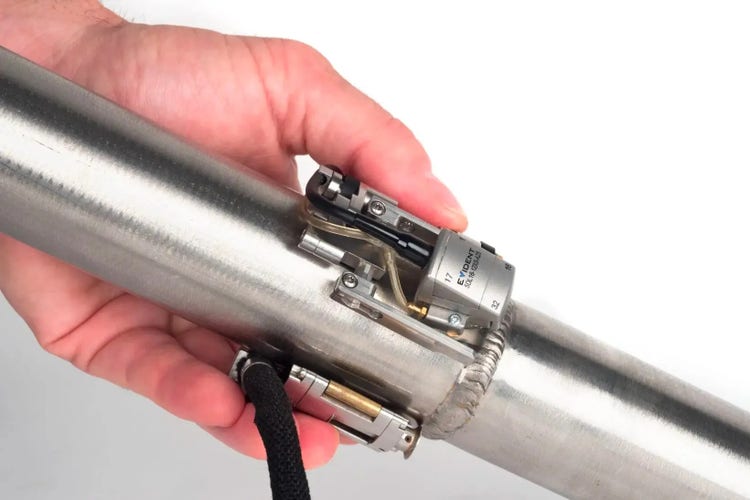

A25 16晶片双晶线阵探头
- 不锈钢焊缝应用（奥氏体、异种材料焊缝、堆焊层等）
- 薄壁管道（被动焦点深度约为6毫米）
- 楔形系列适用于外径为[25.4毫米至114.3毫米]的管道
- 可与COBRA扫查器相兼容
技术规格
相控阵探头的技术规格和尺寸
| 工件编号 | 订购编号 | 频率 （MHz） |
配置 | 晶片的总数量 | 晶片间距 （毫米） |
晶片高度（毫米） | 激活孔径（毫米） | 外型尺寸 （毫米，英寸） |
||
| 长 | 宽 | 高 | ||||||||
| 2.25DM7X4-A17 | U8331715 | 2.25 | 双晶矩阵（每个矩阵有7 × 4个晶片） | 56 | 2.71 | 3 | 19 × 12 | 34 (1.34) | 16 (0.63) | 25 (0.98) |
| 5DL16-12X5-A25 | Q3301132 | 5 | 双晶线阵（每个线阵有16个晶片） | 32 | 0.75 | 5 | 12 × 5 | 24 (0.94) | 24 (0.94) | 18 (0.71) |
| 2.25DL32-32X12-A26 | Q3301043 | 2.25 | 双晶线阵（每个线阵有32个晶片） | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04) |
| 4DL32-32X12-A26 | Q3301480 | 4 | 双晶线阵（每个线阵有32个晶片） | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04) |
| 4DM16X2-A27 | Q3300060 | 4 | 双晶矩阵（每个矩阵有16 × 2个晶片） | 64 | 1 | 3 | 16 × 6 | 29 (1.14) | 10 (0.39) | 20 (0.79) |
| 10DL32-9.6X5-A28 | Q3301742 | 10 | 双晶线阵（每个线阵有32个晶片） | 64 | 0.3 | 5 | 9.6 × 5 | 36.8 (1.45) | 34 (1.34) | 24.4 (0.96) |
| 2.25DL64-64X12-A36 | Q3302293 | 2.25 | 双晶线阵（每个线阵有64个晶片） | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04) |
| 4DL64-64X12-A36 | Q3302295 | 4 | 双晶线阵（每个线阵有64个晶片） | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04) |
| 10DL64-19.2X5-A38 | Q3302412 | 10 | 双晶线阵（每个线阵有64个晶片） | 128 | 0.3 | 5 | 19.2 × 5 | 50.15 (1.97) | 34.01 (1.34) | 28.19 (1.11) |
