概述
奥林巴斯的A24探头系列用于手动接触式检测，采用符合人体工程学的外壳设计，其薄膜可以更换，提供较大的方形孔径，可用于多种不同的应用。厚度为0.5毫米的薄膜使对耦合情况的核查更加简单，使探头在粗糙的表面上顺滑地移动，还可防止探头受到磨损。
探头特性

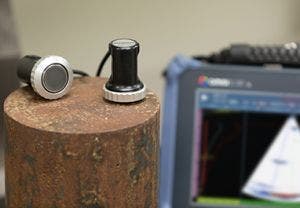

A24 Atlas系列
- 使用寿命长：可更换的防磨面延长了探头的使用寿命
- 用途广泛：纵波0°检测，扫频+30°到 -30°
- 覆盖很宽的厚度范围：2.0 MHz和4.0 MHz探头具有这个特性
- 熟悉的外壳样式：采用相控阵技术的标准Atlas系列外壳
- 非常适用于以下检测操作：
- 桥梁的销钉和螺栓
- 锻件
探头订购信息
| 工件编号 | 订购编号 | 频率 （MHz） |
晶片数量 | 晶片间距 （毫米） |
激活孔径 （毫米） |
晶片高度 （毫米） |
电缆长度 （毫米） |
额定钢中折射声束角度 |
| 2L8-8X9-DGS1-P-2.5-OM | U8330598 | 2.0 | 8 | 1.0 | 8 | 9 | 2.5 | 58°横波 |
| 4L16-8X9-DGS1-P-2.5-OM | U8330597 | 4.0 | 16 | 0.5 | 8 | 9 | 2.5 | 58°横波 |
| 2L16-16X16-A24-P-2.5-OM | Q3300915 | 2.0 | 16 | 1.0 | 16 | 16 | 2.5 | 0°纵波 |
| 4L16-16X16-A24-P-2.5-OM | Q3300916 | 4.0 | 16 | 1.0 | 16 | 16 | 2.5 | 0°纵波 |
配件
工件编号
订购编号
说明
WEAR-FACE-FOR-A24-CASE-STYLE-CLR-0.020
Q3300931
透明聚氨酯圆盘形防磨面，用于A24外壳类型，0.02英寸厚，一套12片装
MRN-24
U8770389
保护性薄膜固定环
