概述

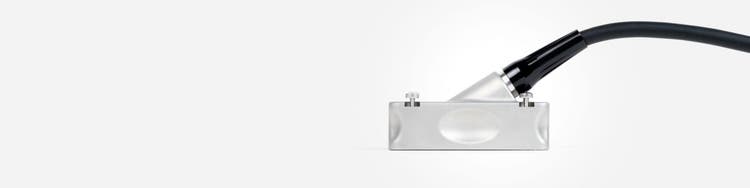

通用探头采用将薄型探头/楔块组合在一起的设计，便于进入到狭小的区域进行检测。奥林巴斯还提供适用于各种角度声束应用的多种楔块供用户选择。这些探头用于手动或自动检测6.35毫米到38毫米厚的焊缝，还可以探测到铸件、锻件、管道、管材、机加工及结构部件中的裂纹和焊接缺陷。
优势特性
- 探头采用将薄型探头/楔块组合在一起的设计，便于进入到狭小的区域进行检测
- 在声学上适应Rexolite的声波层
- 探头上配有锚拴螺钉
- 奥林巴斯还提供适用于各种角度声束应用的多种楔块供用户选择
典型应用
A10、A11和A12探头
- 手动或自动检测6.35毫米到38毫米厚的焊缝
- 缺陷探测和定量
- 检测铸件、锻件、管道、管材、机加工和结构部件中的裂纹和焊接缺陷
探头的技术规格和尺寸
工件编号
订购编号
频率
（兆赫）
（兆赫）
晶片数量
晶片间距
（毫米）
（毫米）
激活孔径
（毫米）
（毫米）
晶片高度
（毫米）
（毫米）
外型尺寸
毫米（英寸）
毫米（英寸）
长
宽
高
5L16-A10
U8330595
5.0
16
0.60
9.6
10.0
23 (0.91)
16 (0.63)
20 (0.79)
10L32-A10
U8330251
10.0
32
0.31
9.9
7.0
23 (0.91)
16 (0.63)
20 (0.79)
5L32-A11
U8330274
5.0
32
0.60
19.2
10.0
25 (0.98)
23 (0.91)
20 (0.79)
5L64-A12
U8330593
5.0
64
0.60
38.4
10.0
45 (1.77)
23 (0.91)
20 (0.79)
5L60-A14
U8330785
5.0
60
1.0
60.0
10.0
68 (2.68)
23 (0.91)
20 (0.79)
7.5L60-A14
U8330804
7.5
60
1.0
60.0
10.0
68 (2.68)
23 (0.91)
20 (0.79)
这些探头的标准配置包含一个OmniScan连接器和一条2.5米长的电缆，也可以根据用户的特殊要求，配备其他类型的连接器和其它长度的电缆。
