CDS楔块有助于在钢中生成30度横波和70度纵波，可采用30-70-70技术对接触到内壁的裂纹进行定量。
了解CDS
30-70-70裂纹探测技术使用一个带有CDS楔块的单晶探头，探测并定量接触到内壁的裂纹。这种技术使用一种三声波组合来定量不同深度的缺陷。

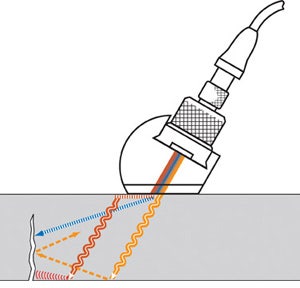

- 一个外壁爬波生成一个31.5度的间接横波（左图中的红色波），其模式会转换为内壁爬波；这样就会在所有接触到内壁的裂纹处生成反射信号。
- 一个30度横波（左图中的黄色波）将从材料内壁以临界角反射，且其模式转换为70度纵波；探头将接收到来自管壁中深裂纹发出的信号。
- 一个70度纵波（左图中的蓝色波）将在壁中深裂纹的端部处反射。
基于这3个声波是否会产生反射信号，可以探测并定量接触到内壁的裂纹。
CDS楔块
CDS楔块用于探测和定量裂纹的“30-70-70”技术。这类楔块与我们可替换的微型旋入式角度声束探头相兼容，因而成为其他商业产品的经济实用的替代品。
| 所适用的标称晶片尺寸 | 楔块工件编号 | |
|---|---|---|
| 英寸 | 毫米 | |
| 0.25 | 6 | CDS-4T |
| 0.375 | 10 | CDS-7T |
