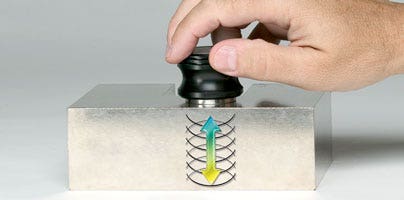

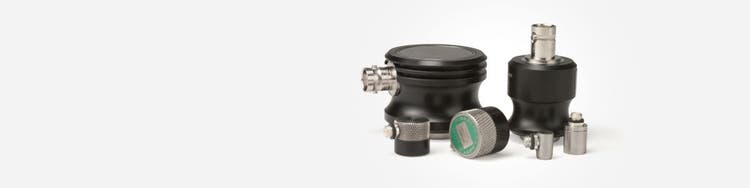

接触式探头是一种可直接接触被测工件进行检测的单晶纵波探头。
优势特性:
- 所有款式探头都可在恶劣的工业环境中使用
- 声阻抗与大多数金属接近匹配
- 可用于检测各种材料
应用:
- 垂直声束缺陷探测和厚度测量
- 分层缺陷的探测和定量
- 材料表征和声速测量
- 检测平板、钢坯、棒材、锻件、铸件、挤压件以及其他各种金属和非金属部件
- 可在温度高达50°C的材料上连续使用

指尖接触式探头
- 大于6毫米的探头有滚花,便于抓握
- 303不锈钢外壳
- 薄型探头,便于检测难以接近的表面
- 标准配置为直角,适合使用Microdot连接器
探头尺寸(英寸)
标称晶片尺寸 | (A) | (B) |
1.00 | 1.25 | 0.63 |
0.75 | 1.00 | 0.63 |
0.50 | 0.70 | 0.63 |
0.375 | 0.53 | 0.50 |
0.25 | 0.35 | 0.42 |
0.125 | 0.25 | 0.38 |
Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | CENTRASCAN | VIDEOSCAN | |
in. | mm | Part / Item No. |
Part / Item No. |
Part / Item No. |
|
0.5 | 1 | 25 |
A101S-RM U8401002 |
V101-RM U8403002 |
|
1 | 0.5 | 13 |
A103S-RM U8401008 |
V103-RM U8403008 |
|
1 | 0.75 | 19 |
A114S-RM U8401039 |
V114-RM U8403039 |
|
1 | 1 | 25 |
A102S-RM U8401005 |
V102-RM U8403005 |
|
2.25 | 0.25 | 6 |
A133S-RM U8401050 |
C133-RM U8402007 |
V133-RM U8403053 |
2.25 | 0.375 | 10 |
A125S-RM U8401047 |
C125-RM U8402005 |
V125-RM U8403048 |
2.25 | 0.5 | 13 |
A106S-RM U8401017 |
C106-RM U8402002 |
V106-RM U8403018 |
2.25 | 0.75 | 19 |
A105S-RM U8401014 |
V105-RM U8403015 |
|
2.25 | 1 | 25 |
A104S-RM U8401011 |
V104-RM U8403011 |
|
3.5 | 0.25 | 6 |
A184S-RM U8401061 |
||
3.5 | 0.375 | 10 |
A183S-RM U8401060 |
V183-RM U8403084 |
|
3.5 | 0.5 | 13 |
A182S-RM U8401058 |
V182-RM U8403082 |
|
3.5 | 0.75 | 19 |
A181S-RM U8401055 |
||
5 | 0.125 | 3 |
V1091 U8403027 |
||
5 | 0.25 | 6 |
A110S-RM U8401030 |
C110-RM U8402004 |
V110-RM U8403031 |
5 | 0.375 | 10 |
A126S-RM U8401048 |
C126-RM U8402006 |
V126-RM U8403049 |
5 | 0.5 | 13 |
A109S-RM U8401027 |
C109-RM U8402003 |
V109-RM U8403029 |
5 | 0.75 | 19 |
A108S-RM U8401023 |
V108-RM U8403025 |
|
5 | 1 | 25 |
A107S-RM U8401020 |
V107-RM U8403022 |
|
7.5 | 0.25 | 6 |
A121S-RM U8401045 |
V121-RM U8403046 |
|
7.5 | 0.375 | 10 |
A122S-RM U8401046 |
V122-RM U8403047 |
|
7.5 | 0.5 | 13 |
A120S-RM U8401043 |
||
10 | 0.125 | 3 |
V129-RM U8403051 |
||
10 | 0.25 | 6 |
A112S-RM U8401035 |
V112-RM U8403035 |
|
10 | 0.375 | 10 |
A127S-RM U8401049 |
V127-RM U8403050 |
|
10 | 0.5 | 13 |
A111S-RM U8401033 |
V111-RM U8403033 |
|
15 | 0.25 | 6 |
A113S-RM U8401037 |
V113-RM U8403036 |
|
20 | 0.125 | 3 |
V116-RM U8403044 |
标准接触式探头
- 探头的舒适套筒外形设计便于在带手套时轻松抓取和平稳操控
- 303不锈钢外壳
- 大直径晶片增加了声能和覆盖区域
- 标准连接器样式为直角型BNC(RB),也可以是平直型BNC(SB)
探头尺寸(英寸)
标称晶片尺寸 | (A) | (B) | (C) |
1.50 | 1.75 | 2.23 | 1.25 |
1.50* | 1.75 | 2.50 | 2.50 |
1.125 | 1.38 | 1.79 | 1.25 |
1.00 | 1.25 | 1.60 | 1.25 |
0.25 × 1.00 | 1.25 | 1.60 | 1.25 |
0.75 | 1.00 | 1.37 | 1.25 |
0.50 | 0.63 | 1.16 | 1.25 |
* V1011和V1012的外壳不同。
Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | CENTRASCAN | VIDEOSCAN | |
in. | mm | Part / Item No. |
Part / Item No. |
Part / Item No. |
|
0.1 | 1.5 | 39 |
V1011 U8400013 |
||
0.25 | 1.5 | 39 |
V1012 U8400014 |
||
0.5 | 1 | 25 |
A101S-RB U8401001 |
V101-RB U8403001 |
|
0.5 | 1.5 | 39 |
A189S-RB U8401064 |
V189-RB U8403085 |
|
1 | 0.5 | 13 |
A103S-RB U8401007 |
C103-SB U8402001 |
V103-RB U8403007 |
1 | 0.75 | 19 |
A114S-RB U8401038 |
||
1 | 1 | 25 |
A102S-RB U8401004 |
V102-RB U8403004 |
|
1 | 1.5 | 39 |
A192S-RB U8401068 |
V192-RB U8403089 |
|
2.25 | 0.25 x 1 | 6 x 25 |
A188S-RB U8401062 |
||
2.25 | 0.5 | 13 |
A106S-RB U8401016 |
V106-RB U8403017 |
|
2.25 | 0.75 | 19 |
A105S-RM U8401014 |
V105-RB U8403014 |
|
2.25 | 1 | 25 |
A104S-RB U8401010 |
V104-RB U8403010 |
|
2.25 | 1.125 | 29 |
V197-RB U8403095 |
||
2.25 | 1.5 | 39 |
A195S-RB U8401072 |
V195-RB U8403093 |
|
3.5 | 0.5 | 13 |
A182S-RB U8401057 |
||
3.5 | 0.75 | 19 |
A181S-RB U8401054 |
V181-RB U8403078 |
|
3.5 | 1 | 25 |
V180-RB U8403076 |
||
5 | 0.5 | 13 |
A109S-RB U8401026 |
V109-RB U8403028 |
|
5 | 0.75 | 19 |
A108S-RB U8401022 |
V108-RB U8403024 |
|
5 | 1 | 25 |
A107S-RB U8401019 |
V107-RB U8403021 |
|
7.5 | 0.5 | 19 |
V120-RB U8403045 |
||
10 | 0.5 | 13 |
A111S-RB U8401032 |
V111-RB U8403032 |
磁性固定接触式探头
- 绕探头外壳的磁性环可将探头稳固定位在铁性材料上
- 具有与Videoscan系列相似的宽带性能
频率 | 标称晶片尺寸 | 工件编号 | |
兆赫 | 英寸 | 毫米 | |
5.0 | 0.5 | 13 | M1042 |
5.0 | 0.25 | 6 | M1057 |
10 | 0.5 | 13 | M1056 |
10 | 0.25 | 6 | M1054 |
15 | 0.25 | 6 | M1055 |
注释:以上所有磁性固定接触式探头都带有平直型Microdot连接器。
探头尺寸(英寸)
标称晶片尺寸 | (A) | (B) |
0.50 | 0.81 | 0.63 |
0.25 | 0.50 | 0.42 |
