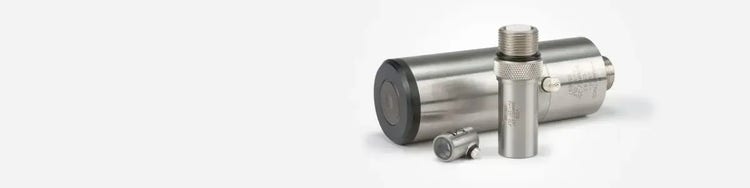

高频探头是一种单晶接触式或水浸式探头，可以产生20 MHz或更高的频率。
接触式探头的频率可高达225 MHz。 探头性能取决于所用的脉冲发生器/接收器以及具体的应用。所有探头都是根据客户的规格特殊制造的。请联系我们，讨论您的具体应用。
概述
优势特性：
- 高阻尼宽带设计提供了出色的时间分辨率
- 较短的波长，可获得卓越的缺陷分辨率能力
- 聚焦性能可以形成直径非常小的声束
- 频率范围为20 MHz到225 MHz
高频接触式探头
高频接触式探头
- 使用直接接触检测方法时，永久性熔融石英延迟块有助于缺陷评价、材料分析或厚度测量
- 3种不同的延迟块配置（BA、BB、BC）可形成延迟块回波的各种组合
- 其标准连接器样式为直角型Microdot（RM）
探头尺寸（英寸）
点击图片，可放大图片。
| 延迟方式 | (A) | (B) | (C) |
| BA | 0.72 | 0.81 | 1.00 |
| BB | 0.34 | 0.44 | 0.81 |
| BC | 0.34 | 0.44 | 0.63 |
探头配置器
若需要更高频率的探头，请联系我们。
通过选择订购编号要求报价或购买探头。
(MHz)
Item No.
V212-BA-RM
U8411009
V212-BC-RM
U8411011
V212-BB-RM
U8411010
V213-BB-RM
U8411021
V213-BA-RM
U8411020
V213-BC-RM
U8411022
V215-BA-RM
U8411026
V215-BB-RM
U8411027
V215-BC-RM
U8411028
V214-BC-RM
U8411025
V214-BA-RM
U8411023
V214-BB-RM
U8411024
V2025
\
U8415045
V2022
\
U8415044
V2012
U8415043
V2054
U8415046
V2062
\
U8415047
标准水浸外壳
高频标准水浸外壳探头
- 永久性熔融石英延迟块
- 聚焦装置使用光学质量的磨制透镜
- F202适配器允许使用无源UHF连接器和有源Microdot型连接器固定
- 高频率和小箱壳设计相结合
探头配置器
通过选择订购编号要求报价或购买探头。
(MHz)
Item No.
V354-SU
U8423057
V372-SU
U8423058
V373-SU
U8423059
V374-SU
U8423060
V376-SU
U8423081
V375-SU
U8423080
V377-SU
U8423082
V356-SU
U8423078
V358-SU
\
U8423079
SU/RM水浸外壳
高频SU/RM水浸外壳探头
- 永久性熔融石英延迟块和光学质量的磨制透镜，可使声束的校直及聚焦达到很高的精度
- 不锈钢外壳带有一个无源平直型UHF（SU）接口和一个有源直角型Microdot（RM）接口
- 大外壳可使用较大的延迟块，并减少延迟块的回响和噪音
* 探头会在钢、钛及其他具有相似声速的材料中生成表面波。如果需要更高频率的探头，请联系我们。轻型高频探头可以替代SU/RM外壳样式探头。这些探头的外壳宽度更小，重量更轻，而且没有降低性能。
探头配置器
(MHz)
Item No.
V3332
\
U8424006
V3192
U8424001
V3193
U8424002
V3409
U8424012
V390-SU/RM
U8423084
V3330
U8424005
V3337
U8424007
V3320
U8424004
V3349
U8424009
V3346
\
U8424008
V3194
U8424003
V3394
U8424010
V3534
U8424013
高频Standoff探头
高频Standoff探头
- 永久熔融石英延迟线可用于材料分析或厚度测量
- 固定隔离盘提供可控的毛细管耦合
- 标准连接器样式为直角Microdot (RM)
探头尺寸
探头和附件选项
M2104：特殊高频Standoff探头，125MHz，头部直径为18.8 mm。 包括测试表格证书。
M2102：特殊高频Standoff探头，75 MHz，头部直径为18.8 mm。 包括测试表格证书。
B126：用于M2104和M2102探头的特殊可变水路起泡器。
