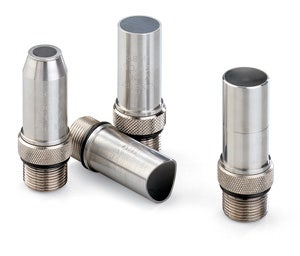

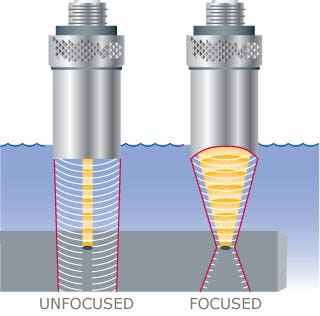

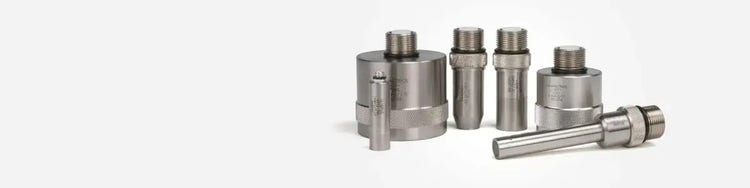

水浸式探头是一种单晶纵波探头，装有一种在声学上与水相配的四分之一波长的层面。水浸式探头专为将被测工件部分或全部浸入水中进行检测的应用而设计；水浸检测可以快速完成均匀的耦合，从而可迅速对工件进行扫查。可在探头上安装聚焦透镜，以在检测工件的某些特殊区域时提高探头的灵敏度和检测性能。水浸式探头可以根据要求，在给定频率和晶片尺寸所允许的聚焦范围内进行球形或圆柱形聚焦。
概述
优势特性：
- 水浸技术提供了一种均匀耦合的方法
- 四分之一波长匹配层增加了声能的输出
- 防腐蚀303不锈钢外壳带有镀铬黄铜连接器
- 专有的射频屏蔽功能可提高关键性应用的信噪比
- 除了笔刷式探头以外，所有水浸式探头都可进行球形（点）或圆柱形（线）聚焦
- 客户指定的聚焦长度会使声束更集中，以提高检测小反射体的灵敏度
应用：
- 自动扫查
- 在线厚度测量
- 高速探测管道、棒材、管材、平板及其他类似部件中的缺陷
- 基于渡越时间和波幅的成像功能
- 穿透检测
- 材料分析和声速测量
使用注意事项：探头浸于水中的时间不能超过8小时。探头需要有16小时的干燥时间，以保证其使用寿命。
大直径
大直径外壳探头
- 大晶片直径增加了近场长度，可以得到更长的聚焦长度
- 较大的直径可增加扫查的步进距离
- 还提供低频、大晶片直径的探头，用于富有挑战性的应用
探头尺寸（英寸）
| 标称晶片尺寸 | (A) | (B) | (C) |
| 1.50 | 1.75 | 1.81 | 1.50 |
| 1.125 | 1.38 | 1.44 | 1.25 |
| 1.00 | 1.25 | 1.31 | 1.25 |
| 0.75 | 1.00 | 1.06 | 1.25 |
I-4、1-7和i-8样式的外壳
可提供具有各种尺寸晶片和外壳的探头，配有平直型UHF连接器和303不锈钢箱式外壳。
探头尺寸
| 晶片直径（英寸） | A | B |
| 0.75 | 1.00 | 1.375 |
| 0.50, 0.625 | 0.748 | 1.375 |
| 1.00, 1.125 | 1.25 | 1.375 |
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | CENTRASCAN | Power Series | Resolution Series | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
Part / Item No. |
Part / Item No. |
Part / Item No. |
|
| 0.5 | 0.75 | 19 |
I7-0012-P-SU \ U8517150 |
V318-SU \ U8423038 |
|||
| 0.5 | 1 | 25 |
A301S-SU \ U8421001 |
V301-SU \ U8423001 |
|||
| 0.5 | 1.125 | 29 |
A391S-SU \ U8421056 |
V391-SU \ U8423073 |
|||
| 0.5 | 1.5 | 39 |
A389S-SU \ U8421055 |
V389-SU \ U8423071 |
|||
| 1 | 0.75 | 19 |
A314S-SU \ U8421029 |
V314-SU \ U8423029 |
|||
| 1 | 1 | 25 |
C302-SU \ U8422001 |
V302-SU \ U8423003 |
|||
| 1 | 1.125 | 29 |
A394S-SU \ U8421058 |
V394-SU \ U8423075 |
|||
| 1 | 1.5 | 39 |
A392S-SU \ U8421057 |
V392-SU \ U8423074 |
|||
| 2.25 | 0.75 | 19 |
A305S-SU \ U8421007 |
C305-SU \ U8422003 |
I7-0212-R-SU \ U8517156 |
V305-SU \ U8423007 |
|
| 2.25 | 1 | 25 |
A304S-SU \ U8421006 |
C304-SU \ U8422002 |
V304-SU \ U8423006 |
||
| 2.25 | 1.5 | 39 |
A395S-SU \ U8421059 |
V395-SU \ U8423076 |
|||
| 3.5 | 0.75 | 19 |
A381S-SU \ U8421051 |
C381-SU \ U8422018 |
V381-SU \ U8423063 |
||
| 3.5 | 1 | 25 |
A380S-SU \ U8421050 |
C380-SU \ U8422017 |
V380-SU \ U8423061 |
||
| 5 | 0.75 | 19 |
A308S-SU \ U8421011 |
C308-SU \ U8422007 |
I7-0512-R-SU \ U8517165 |
V308-SU \ U8423012 |
|
| 5 | 1 | 25 |
A307S-SU \ U8421010 |
V307-SU \ U8423010 |
|||
| 7.5 | 0.75 | 19 |
A321S-SU \ U8421036 |
V321-SU \ U8423043 |
|||
| 10 | 0.75 | 19 |
A315S-SU \ U8421030 |
V315-SU \ U8423030 |
|||
| 10 | 1 | 25 |
V322-SU \ U8423044 |
||||
标准外壳
标准外壳
- 带有平直型UHF连接器（SU）的滚花外壳
- 请联系我们，了解无滚花外壳的设计，以及其他连接器样式的提供情况
- 频率范围为1.0到25 MHz
i-3样式外壳
6毫米、10毫米和13毫米晶片直径，外壳长16毫米，带有平直型UHF连接器，303不锈钢箱式外壳。如果需要一个焦点，则在最小值和最大值之间选择一个聚焦长度。
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | CENTRASCAN | Resolution Series | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
Part / Item No. |
Part / Item No. |
|
| 1 | 0.5 | 13 |
A303S-SU\ U8421005 |
V303-SU \ U8423005 |
||
| 2.25 | 0.25 | 6 |
C323-SU \ U8422014 |
V323-SU \ U8423048 |
||
| 2.25 | 0.375 | 10 |
C325-SU \ U8422015 |
V325-SU \ U8423053 |
||
| 2.25 | 0.5 | 13 |
A306S-SU \ U8421009 |
C306-SU \ U8422004 |
V306-SU \ U8423009 |
|
| 3.5 | 0.25 | 6 |
C384-SU \ U8422021 |
V384-SU \ U8423070 |
||
| 3.5 | 0.375 | 10 |
C383-SU \ U8422020 |
V383-SU \ U8423066 |
||
| 3.5 | 0.5 | 13 |
A382S-SU \ U8421053 |
C382-SU \ U8422019 |
I3-0308-R-SU \ U8517233 |
V382-SU \ U8423065 |
| 5 | 0.25 | 6 |
A310S-SU \ U8421018 |
C310-SU \ U8422012 |
V310-SU \ U8423017 |
|
| 5 | 0.375 | 10 |
A326S-SU \ U8421038 |
C326-SU \ U8422016 |
V326-SU \ U8423054 |
|
| 5 | 0.5 | 13 |
A309S-SU \ U8421013 |
C309-SU \ U8422008 |
V309-SU \ U8423013 |
|
| 7.5 | 0.5 | 13 |
A320S-SU \ U8421035 |
V320-SU \ U8423042 |
||
| 10 | 0.25 | 6 |
A312S-SU \ U8421024 |
V312-SU \ U8423024 |
||
| 10 | 0.375 | 10 |
A327S-SU \ U8421039 |
V327-SU \ U8423055 |
||
| 10 | 0.5 | 13 |
A311S-SU \ U8421020 |
I3-1008-R-SU \ U8517073 |
V311-SU \ U8423019 |
|
| 15 | 0.25 | 6 |
A313S-SU \ U8421028 |
V313-SU \ U8423028 |
||
| 15 | 0.375 | 10 |
V328-SU \ U8423056 |
|||
| 15 | 0.5 | 13 |
A319S-SU \ U8421032 |
V319-SU \ U8423040 |
||
| 20 | 0.125 | 3 |
V316-SU \ U8423034 |
|||
| 20 | 0.25 | 6 |
V317-SU \ U8423037 |
|||
| 25 | 0.25 | 6 |
V324-SU \ U8423052 |
|||
细线型外壳
细线型外壳
- 不锈钢外壳，直径仅10毫米，是在狭小区域进行检测的理想工具
- 标准配置为平直型，适用的连接器样式为Microdot
i-1和i-2样式的外壳
晶片直径6毫米，外壳长10毫米，且可进入到难以接触的圆角或钻孔区域进行检测的探头，可以配备平直型Microdot（I-1）或平直型UHF（I-2）连接器，及303不锈钢外壳。
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
|
| 2.25 | 0.25 | 6 |
V323-SM \ U8423047 |
|
| 3.5 | 0.25 | 6 |
V384-SM \ U8423069 |
|
| 5 | 0.25 | 6 |
A310S-SM \ U8421017 |
V310-SM \ U8423016 |
| 10 | 0.25 | 6 |
A312S-SM \ U8421023 |
V312-SM \ U8423023 |
| 15 | 0.25 | 6 |
A313S-SM \ U8421027 |
V313-SM \ U8423027 |
| 20 | 0.125 | 3 |
V316-SM \ U8423033 |
|
| 20 | 0.25 | 6 |
V317-SM \ U8423036 |
|
| 25 | 0.25 | 6 |
V324-SM \ U8423051 |
|
笔式外壳探头
笔式外壳探头
- 小直径，51毫米长的管形外壳有助于进到难以达到的检测区域
- 标准连接器样式为平直型UHF（SU）
| Frequency (MHz) |
Nominal Element Size | ACCUSCAN-S | VIDEOSCAN | |
| in. | mm | Part / Item No. |
Part / Item No. |
|
| 2.25 | 0.25 | 6 |
V323-N-SU \ U8423045 |
|
| 3.5 | 0.25 | 6 |
V384-N-SU \ U8423067 |
|
| 5 | 0.25 | 6 |
A310S-N-SU \ U8421014 |
V310-N-SU \ U8423014 |
| 10 | 0.25 | 6 |
A312S-N-SU \ U8421021 |
V312-N-SU \ U8423021 |
| 15 | 0.25 | 6 |
A313S-N-SU \ U8421025 |
V313-N-SU \ U8423025 |
| 20 | 0.125 | 3 |
V316-N-SU \ U8423032 |
|
| 20 | 0.25 | 6 |
V317-N-SU \ U8423035 |
|
| 25 | 0.25 | 6 |
V324-N-SU \ U8423049 |
|
