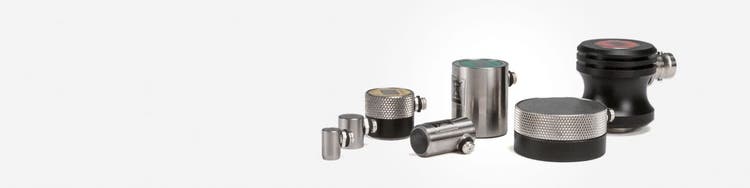

单晶垂直入射横波接触式探头无需通过折射声波模式转换,即可直接将横波传入到被测工件中。

我们建议在一般用途检测中使用我们生产的SWC横波耦合剂。

优势特性:

  • 生成可垂直于被测表面传播的横波。
  • 为了方便对齐,横波极性方向名义上与直角连接器一致
  • 纵波与横波分量之比一般低于-30 dB

应用:

  • 横波声速测量
  • 杨氏弹性模量和剪切模量的计算
  • 材料晶粒结构的表征

直接接触式系列

  • WC-5防磨板提高了探头的耐用性和耐磨性
  • 提供标准型和指尖型两种外壳样式
  • 303不锈钢外壳
Frequency
Nominal Element Size
VIDEOSCAN
(MHz)
In.
mm
Part /
Item No.
0.1
1
25
V1548\U8403067
0.25
1
25

V150-RB\U8403055

V150-RM \U8403056

0.5
1
25

V151-RB \U8403058

V151-RM \U8403059

1
0.5
13

V153RB\U8403064

V153RM\U8403065

1
1
25

V152-RB\U8403061

V152-RM\U8403062

2.25
0.5
13

V154-RM\U8403069

V154-RB\U8403068

5
0.125
3
V157-RM\U8403075
5
0.25
6
V156-RM\U8403074
5
0.5
13

V155-RB/U8403071

V155-RM\U8403072

延迟块系列

  • 整合型延迟块允许在较高频率下进行测量
  • 熔融石英延迟块可大幅降低衰减性,并为晶片提供物理保护
频率
标称
晶片尺寸
延迟
探头
工件编号
MHz
英寸
毫米
µsec
5.0
0.25
6
7
V220-BA-RM
10
0.25
6
7
V221-BA-RM
20
0.25
6
7
V222-BA-RM
0.25
6
7
V222-BB-RM
0.25
6
4
V222-BC-RM

横波耦合剂

SWC
4盎司
(0.12升)
垂直入射横波,无毒,粘稠度很高的水溶性有机物
