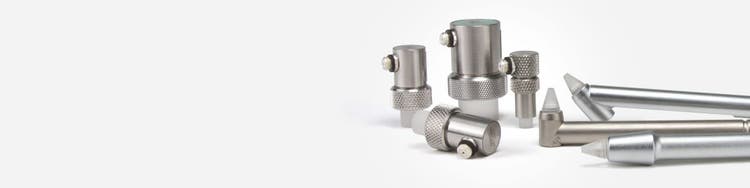

可更换延迟块探头是一种单晶接触式探头，专为使用可更换延迟块的应用而设计。

优势特性：

  • 高阻尼探头加上延迟块可以提供出色的近场分辨率
  • 更高的探头频率可提高分辨率
  • 直接接触法的使用提高了测量薄材料及发现细小缺陷的能力
  • 提供弧面外形，以适用于曲面工件

应用：

  • 精确测厚
  • 垂直声束缺陷探测
  • 对接触区域有限的工件进行检测
  • 可更换式延迟块探头
  • 每个探头的标准配置都包含一个延迟块和固定环
  • 提供高温延迟块和干耦合延迟块
  • 探头及延迟块端部之间需要耦合剂

延迟块

延迟块探头

频率

晶片尺寸

Colspan=2

探头
工件编号
兆赫
英寸
毫米
2.25
0.25
6
V204-RM
5.0
0.50
0.25
13
6
V206-RM
V201-RM
10
0.25
0.125
6
3
V202-RM
V203-RM
15
0.25
6
V205-RM
20
0.125
3
V208-RM

可更换延迟块选项

标称晶片尺寸 标准
延迟块		 高温 干耦合
延迟块		 备用
固定
环		 弹簧
加载
支架
最高350°F
(175°C)		 最高500°F
(260°C)		 最高900°F
(480°C)
英寸 毫米
0.50 13 DLH-2 DLHT-201 DLHT-2 DLHT-2G DLS-2 DRR-2 2130
0.25 6 DLH-1 DLHT-101 DLHT-1 DLHT-1G DLS-1 DRR-1 2127 & DRR-1H
0.125 3 DLH-3 DLHT-301 DLHT-3 DLHT-3G DLS-3 DRR-3 2133 & DRR-3H

Sonopen

Sonopen可更换延迟块探头

  • 聚焦式可更换延迟块
  • 特小的端部直径可以提高检测曲面和小凹痕的性能
  • 手柄可以更方便地定位探头的头部

频率 标称
晶片
尺寸		 探头
工件编号
兆赫 英寸 毫米 平直型
手柄		 直角型
手柄		 45°
手柄
15 0.125 3 V260-SM V260-RM V260-45

Sonopen可更换延迟块
端部直径 工件编号
英寸 毫米
0.080 2.0 DLP-3
0.060 1.5 DLP-302
0.080 2.0 DLP-301*

弹簧加载的支架
SLH-V260-SM*

Harisonic笔式探头

Harisonic笔式探头

这些高频、聚焦式延迟块探头与任何能够显示钢中低至0.010英寸深度的回波的超声仪器相兼容。典型的范围约为钢中0.010英寸到0.250英寸。0.060英寸的圆形接触面可以在曲面上获得读数。这类探头的典型应用包括检测涡轮叶片、小直径管子和小零件的凹陷区域。两种探头都使用可更换式延迟端部。为了使探头发挥更好的性能，应该使用短电缆（如：6英尺长的MB型电缆）。这些型号探头的工件编号以“L”结尾，都采用PowerLink技术，以确保在与Sonic超声仪器一起使用时发挥出色性能。

HC-876超声探头工作频率高（20 MHz），带宽较宽，且接触面很小。其主要应用是测量关键部件的厚度，如：喷气发动机的叶片。这款探头配备了一个Microdot连接器。

可更换式延迟块
频率 标称晶片尺寸 工件编号
（兆赫） 英寸 毫米 平直手柄 直角手柄
10 0.125 3 HC-398-RDL-L HC-398-RA-RDL-L
替代端部（10 ms） HAX-398 HAX-398


HC-398-RDL-L平直手柄

HC-398-RA-RDL-L直角手柄

永久性延迟块
频率 标称晶片尺寸 工件编号
（兆赫） 英寸 毫米 平直手柄 直角手柄
20 0.125 3 HC-876-L HC-876*
HC-876-RA-L
永久性延迟端部（10 ms）* 不与PowerLink相兼容。

HC-876-L平直手柄

HC-876-RA-L直角手柄


HC-876*直角手柄

永久性延迟块探头

带有手柄组合件的永久性延迟块探头

这些探头用于进入狭小的空间进行探测，如：相邻的涡轮叶片之间的区域。其旋转头提高了在狭小区域的接触能力。

频率 标称
晶片尺寸		 延迟块
长度		 探头
工件编号
兆赫 英寸 毫米 微秒
20 0.125 3 1.5 M2054
20 0.125 3 4.5 M2055
20 0.125 3 4.0 V2034
