在几乎每个应用中都要用到校准试块和/或参考试块。Evident可为用户提供用于普通材料的角度声束校准和厚度校准的多种标准试块。
- 1018钢、304不锈钢、7075-T6铝制的试块一般有现货（其它材料的试块需要进行特殊的询价并了解交货方式）
- 请联系我们，了解有关未列材料、未列试块或定制试块的更详细信息

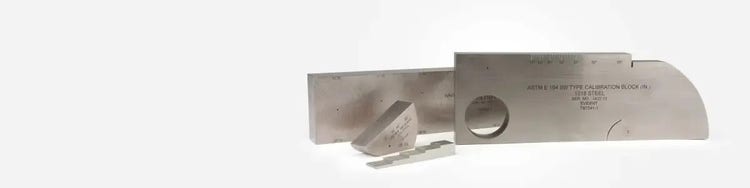

校准试块
所有试块都使用可追溯到美国国家标准及技术研究所（NIST）的测量设备进行尺寸检查。经常求购的校准试块列于下表中。
| 类型 | 工件编号 | 说明 | 盒子 |
|
ASTM E164校准 IIW型试块 |
TB7541-X | 符合AASHTO和AWS的1型试块的要求。校准距离和灵敏度设置。测量角度声束探头的折射角度和声束出射点。美制单位（英寸）。 | F129 |
| TB1136-X | 美制单位（英寸）试块，带有机玻璃塞 | F129 | |
| TB1054-X | 公制单位 | F129 | |
| TB1137-X | 公制单位试块，带有机玻璃塞 | F129 | |
| 美国空军 IIW-2校准试块 |
TB5939-X | IIW型试块，根据《美国空军NDI手册T.O.33B -1-1》。包含用于距离校准的半径为2英寸和4英寸的切口。带有3号、5号和8号横通孔，以及2英寸孔的距离校准标记。 | F129 |
| RC AWS试块 | TB7543-X | 根据AWS和AASHTO的要求，确定角度声束探头的分辨率能力。 | F157 |
| SC AWS试块 | TB7545-X | 根据AWS和AASHTO的要求，进行灵敏度和折射角度的校准。 | F158 |
| DC AWS试块 | TB7547-X | 根据AWS和AASHTO的要求，为角度声束探头进行距离和声束步进的校准。 | F159 |
| DSC AWS试块 | TB7549-X | 根据AWS和AASHTO的要求，为角度声束探头进行距离、灵敏度、折射角度及声束步进的校准。 | F160 |
| DS AWS试块 | TB7551-X | 根据AWS和AASHTO的要求，用于水平线性和dB精度程序的校准试块。 | F161 |
| 30FBH分辨率参考试块 | TB7160-X | 评价UT设备的近表面分辨率和缺陷尺寸/深度的灵敏度。带有3号、5号和8号ASTM平底孔，位于从0.050英寸到1.250英寸之间的10个金属行程距离处。 | 包含 |
| NAVSHIPS试块 | TB7567-X | 带有6个3号横通孔。用于根据NAVSHIPS 0900-006-3010标准进行距离波幅校准。 | F162 |
| ASTM E164 MAB试块 | TB7150-X | 微型角度声束（ROMPAS）试块。用于距离、声束步进、折射角度及灵敏度的校准。厚度为1英寸。 | F197 |
| ISO 7963钢制 | TB1065-X | 微型角度声束试块。用于距离、声束步进、折射角度和灵敏度的校准。厚度为25毫米。 | F197 |
将工件编号中的“X”替换为以下所列试块材料对应的编号：1 = 1018钢，2 = 4340钢，4 = 7075-T6铝，5 = 304不锈钢，8 = 6-4钛
参考试块
我们提供ASTM标准推荐使用的常用参考试块套装。这些试块套装都是按照ASTM E127和ASTM E428标准中的物理尺寸要求制造的。所有参考试块都提供超声响应曲线。我们还可以通过特殊订单提供未列入表中的材料的单个参考试块。请联系我们，了解有关未列出材料、定制校准试块，或未在此列出的试块报价的详细信息。
| 套装类型* | 工件编号 | 套装说明 | |||||||
| 距离- 区域 波幅 套装 |
TB6100-X | 一套有10个ASTM E 127（7075铝）或ASTM E 428（所有其他材料）的基本套装，包含3英寸处的3/64；1/8、1/4、1/2、3/4、1-1/2、3和6英寸处的5/64；3英寸和6英寸处的8/64。这套试块用于确定盲区、灵敏度、距离和区域波幅线性测量。 | |||||||
| 区域- 波幅 套装 |
TB6200-X | 一套有8个ASTM E 127（7075铝）或ASTM E 428（所有其他材料）的区域波幅套装，包含3英寸处的1/64、2/64、3/64、4/64、5/64、6/64、7/64和8/64平底孔。这套试块用于通过比较信号响应，确定缺陷大小和回波波幅之间的关系。 | |||||||
| 距离- 波幅 套装编号 3FBH |
TB6303-X | 一套有19个ASTM E 127（7075铝）或ASTM E 428（所有其他材料）的距离波幅套装。所有平底孔都一样，其金属行程距离为1/16"、1/8"、1/4"、3/8"、1/2"、5/8"、3/4"、7/8"、1"、1-1/4"、1-3/4"、2-1/4"、2-3/4"、3-1/4"、3-3/4"、4-1/4"、4-3/4"、5-1/4"和5-3/4"。这套试块用于通过比较得到的信号响应，确定金属距离与信号波幅的关系。 | |||||||
| 距离- 波幅 |
TB6305-X | 1/16" | 1/2" | 1" | 2-1/4" | 3-1/4" | 4-1/4" | 5-1/4" | |
| 套装编号5FBH | 1/8" | 5/8" | 1-1/4" | 2-3/4" | 3-3/4" | 4-3/4" | 5-3/4" | ||
| 距离- 波幅 |
TB6308-X | 1/4" | 3/4" | 1-3/4" | |||||
| 套装编号 8FBH | 3/8" | 7/8" | |||||||
| 灵敏度- 分辨率套装 |
TB6025-X | 一套有9个ASTM E 127（7075铝）或ASTM E 428（所有其他材料）的套装，包含3"9处的1/64；3"处的2/64；1/8"、1/4"、3/8"、1/2"、3/4"、1"和1-1/2"处的5/64；以及1个ASTM E 317水平和垂直线性试块，用于评估UT设备的灵敏度、入射表面的分辨率，以及水平和垂直线性特性。 | |||||||
将工件编号中的“X”替换为以下所列试块材料对应的编号：1 = 1018钢，2 = 4340钢，4 = 7075-T6铝，5 = 304不锈钢，8 = 6-4钛
厚度校准试块
- 试块的公差要比ASTM E797规范中的要求更严格。
工件编号
材料
阶梯
2211E
304不锈钢
0.100", 0.200", 0.300", 0.400", 0.500"
2211M
304不锈钢
2.5毫米、5.0毫米、7.5毫米、10.0毫米、12.5毫米
2212E
1018碳钢
0.250", 0.500", 0.750", 1.00"
2212M
1018碳钢
6.25毫米、12.5毫米、18.75毫米、25毫米
2213E
7075-T6铝
0.100", 0.200", 0.300", 0.400", 0.500"
2213M
7075-T6铝
2.5毫米、5.0毫米、7.5毫米、10.0毫米、12.5毫米
2214E
1018碳钢
0.100", 0.200", 0.300", 0.400", 0.500"
2214M
1018碳钢
2.5毫米、5.0毫米、7.5毫米、10.0毫米、12.5毫米
