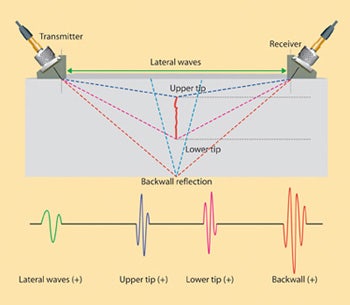

TOFD探头和楔块可在钢中生成折射纵波，可用于通过衍射时差技术对裂纹进行定量的应用中。

优势特性

我们的衍射时差探头是一种高阻尼纵波探头，可在具有挑战性的TOFD应用中提供优质分辨率。这些高灵敏度的宽带探头采用复合材料晶片，频率范围从2.25 MHz到15 MHz，尺寸范围从3毫米到12毫米。这些探头可与专门设计的TOFD楔块一起使用，在钢中生成折射纵波。

微型旋入式TOFD探头

探头尺寸（英寸）
外壳类型
（A）
（B）
（C）
螺距
ST1
0.44
0.55
0.22
3/8 - 32
ST2
0.71
0.685
0.257
11/16 - 24
Frequency
Nominal Element Size
CENTRASCAN
VIDEOSCAN
(MHz)
in.
mm
Part /
Item No.
Part /
Item No.
2.25
0.25
6
C542-SM/U8435019
-
2.25
0.375
10
C566-SM/U8435030
-
2.25
0.5
13
C540-SM/U8435017
-
5
0.125
3
C567-SM/U8435031
-
5
0.25
6
C543-SM/U8435020
-
5
0.375
10
C568-SM/U8435032
-
5
0.5
13
C541-SM/U8435018
-
10
0.125
3
C563-SM/U8435028
-
10
0.25
6
C544-SM/U8435021
-
15
0.125
3
-
V564-SM/U8474029

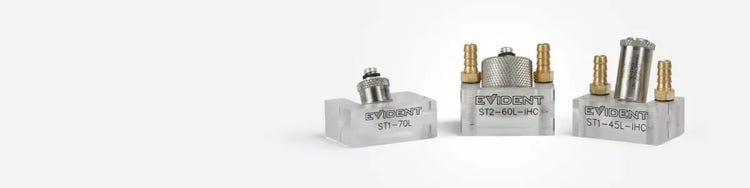

微型TOFD旋入式楔块

ST1 Wedge Type
ST2 Wedge Type

Refracted Longitudinal Angle

(°)

Wedge Options
ST1-45L
ST2-45L
45
Standard
ST1-45L-IHC
ST2-45L-IHC
45
Irrigated*
ST1-60L
ST2-60L
60
Standard
ST1-60L-IHC
ST2-60L-IHC
60
Irrigated*
ST1-70L
ST2-70L
70
Standard
ST1-70L-IHC
ST2-70L-IHC
70
Irrigated*
