涡流线圈探头

无损检测解决方案

概述

TEA/TEB - 连接式/可拆式

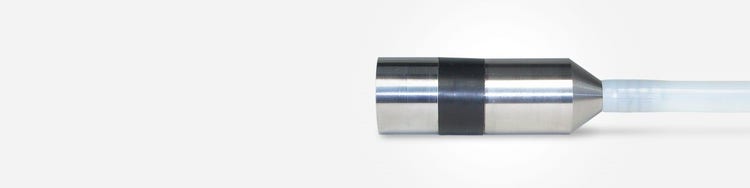

涡流线圈探头重量很轻，价格便宜，结实坚固，其线圈由塑料套管保护，而且其前后两端带有不锈钢防磨导引装置。这些探头是用于检测加热器、冷却器和热交换器的理想设备。

特性

越快越好 - 交货时间很短

下面所列探头都有定期库存，可以快速交货。如果您所需要的探头未有列出，请考虑直径和频率变化不大且不会影响检测质量的替代选项。

TEA（连接式）库存探头

工件编号 订购编号 直径 中心频率
kHz
毫米 英寸
TEA-118-015-N20 U8280510 11.8 0.465 15（低）
TEA-118-050-N20 U8280623 11.8 0.465 50（中）
TEA-122-050-N20 U8280614 12.2 0.480 50（中）
TEA-126-015-N20 U8280615 12.6 0.496 15（低）
TEA-140-005-N20 U8280446 14 0.551 5（很低）
TEA-140-050-N20 U8280447 14 0.551 50（中）
TEA-140-250-N20 U8280214 14 0.551 250（高）
TEA-148-005-N20 U8280616 14.8 0.583 5（很低）
TEA-148-050-N20 U8280439 14.8 0.583 50（中）
TEA-148-250-N20 U8280212 14.8 0.583 250（高）
TEA-156-015-N20 U8280474 15.6 0.614 15（低）
TEA-156-250-N20 U8280624 15.6 0.614 250（高）
TEA-158-015-N20 U8280625 15.8 0.622 15（低）
TEA-158-050-N20 U8280450 15.8 0.622 50（中）
TEA-158-250-N20 U8280451 15.8 0.622 250（高）
TEA-162-050-N20 U8280626 16.2 0.638 50（中）
TEA-180-050-N20 U8280618 18 0.709 50（中）
TEA-188-050-N20 U8280452 18.8 0.740 50（中）
TEA-200-050-N20 U8280453 20 0.787 50（中）
TEA-200-250-N20 U8280218 20 0.787 250（高）
TEA-208-050-N20 U8280454 20.8 0.819 50（中）
TEA-208-250-N20 U8280216 20.8 0.819 250（高）
TEA-228-600-N20 U8280627 22.8 0.898 600（非常高)

TEB（可拆式*）库存探头

工件编号 订购编号 直径频率 中心频率
kHz
毫米 英寸
TEB-132-250 U8280455 13.2 0.520 250 kHz（高)
TEB-134-050 U8280457 13.4 0.528 50 kHz（中)
TEB-140-050 U8280566 14 0.551 50 kHz（中)
TEB-148-015 U8280459 14.8 0.583 15 kHz（低）
TEB-148-050 U8280628 14.8 0.583 50 kHz（中)
TEB-158-015 U8280461 15.8 0.622 15 kHz（低）
TEB-158-250 U8280629 15.8 0.622 250 kHz（高)

标准/定制探头（按订单生产）

使用下面的命名法和图表配置您的工件编号。

TEA Chart

探头类型 探头直径
（在工件编号中使用毫米）		 中心频率 电缆长度
（仅限TEA）**
毫米 英寸
TEA：连接式
TEB：可拆试
（与TEZ-BBS或TEZ-BBK电缆一起使用。**）		 标准
TEA：9.6毫米 ～ 50毫米
TEB：11毫米 ～ 50毫米
误差为0.2毫米
定制（仅限TEA）
6.6毫米 ～ 9.4毫米
50.2毫米 ～ 100毫米		 标准
TEA：0.378英寸 ～ 1.969英寸
TEB：0.433英寸 ～ 1.969英寸
误差为0.008英寸。
定制（仅限TEA）：
0.260英寸 ～ 0.370英寸
1.976英寸 ～ 3.937英寸		 001（很低）
015（低）
050（中）
250（高）
600（非常高)		 15米（50英尺)
20米（65英尺)
30米（100英尺）

**《管材检测探头目录》提供了TEB探头的TEZ电缆信息。
