管子检测用涡流阵列探头
无损检测解决方案

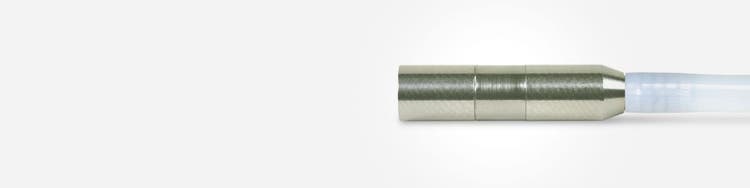

TXE - 连接式
新型TXE探头系列非常适用于探测周向裂纹，特别是那些位于支撑板或管板边缘的缺陷。使用这种探头获得的显示视图是直观的C扫描图像。此外，探头还可以在很高的速度下扫查管子的整个长度。
建议
TXE探头的设计目的是用于探测不锈钢管的周向裂纹。
特性
- 探测到管内任何地方的周向裂缝，包括管板和支撑板的部位。
- 对管子全长进行检测的速度几乎等于涡流检测（ECT）标准速度（1米/秒），可取代旋转饼形探头。
- 2-D和3-D C扫描图像使用MultiView C扫描选项，有助于正确解读信号。
- 坚固耐用的钛合金结构。
- 无需多路转换器。直接连接到标准MS 5800 EC扩展连接器。
- 最多可以选择混合使用4种频率，而且都有C扫描显示。
标准/定制探头（按订单生产）
使用下面的命名法和图表，配置您的工件编号。
探头类型
线圈布局
探头直径
（在工件编号中使用毫米）
（在工件编号中使用毫米）
频率水平
电缆长度
-
-
毫米
英寸
-
-
TXE：检测管子的涡流阵列探头
R8：8个反射线圈
标准
13.8毫米 ～ 24毫米
误差为0.2毫米
13.8毫米 ～ 24毫米
误差为0.2毫米
标准
0.543英寸 ～ 0.945英寸
误差为0.008英寸。
0.543英寸 ～ 0.945英寸
误差为0.008英寸。
MF：中频得到优化，适用于不锈钢材料的检测。
20米（65英尺）
探头响应
TXE系列涡流阵列探头具有独立通道，可以生成C扫描视图，便于进行准确的分析。
CT02 ECT奥林巴斯NDT校准管的C扫描
周向裂纹（支撑板75%和50%处）
