IRIS（内置旋转检测系统）探头组件

内置旋转检测系统（IRIS）探头非常适合于石油化工和发电辅助设施（BOP）的管道检测。这些探头使用超声波以螺旋行进方式扫查管道的内壁，可确保对整个管道进行检测。内置旋转检测系统（IRIS）探头在脉冲回波模式下工作，测量壁厚、材料减薄情况，并探测出距内壁0.5英寸到3英寸管壁中的缺陷方向。

“建造”一个IRIS探头需要各种组件。这些组件可以互换，并需要根据管道的尺寸进行选择。

要建造一个IRIS探头，需要以下组件：

TUA - 涡轮头

{Sonde_Tube_IRIS_TUA-170.psd

IRIS涡轮由水压推动，其旋转速度约为40转/秒。其内部装有一个45°角的镜子，可使超声声束向管壁偏转。

工件编号
订购编号
说明
TUA-120
U8780157
12 mm IRIS涡轮
TUA-170
U8780158
17 mm IRIS涡轮

TUB - 超声探头

{Sonde_Tube_IRIS_TUB-254_01.psd

IRIS探头是聚焦水浸式探头，外径为9.53毫米（3/8英寸），晶片直径为6.35毫米（1/4英寸）。它们有3种不同的中心频率和2种焦距。

工件编号
订购编号
说明
TUB-254-10M
U8280001
25.4毫米（1.0英寸）焦距，10 MHz
TUB-254-15M
U8280002
25.4毫米（1.0英寸）焦距，15 MHz
TUB-254-20M
U8280003
25.4毫米（1.0英寸）焦距，20 MHz
TUB-381-10M
U8280004
38.1毫米（1.5英寸）焦距，10 MHz
TUB-381-15M
U8280005
38.1毫米（1.5英寸）焦距，15 MHz
TUB-381-20M
U8280024
38.1毫米（1.5英寸）焦距，20 MHz

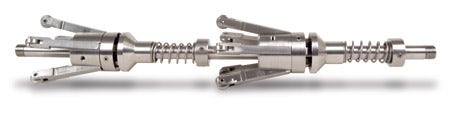

TUC - 对中设备

Sonde_Tube_IRIS_TUX_XS_03.psd

工件编号
订购编号
说明
管道内壁范围
TUC-XS
U8780162
超小IRIS对中设备
11.4毫米到18.0毫米（0.45英寸到0.71英寸）
TUC-SM
U8780161
小型IRIS对中设备
18.0毫米到25.4毫米（0.71英寸到1.0英寸）
TUC-MD
U8780160
中型IRIS对中设备。TUC-MD带有一个额外的柔性杆，是一种可用于锅炉弯管检测的对中设备。
24.4毫米到41.9毫米（0.96英寸到1.65英寸）
TUC-LG
U8780159
大型IRIS对中设备。TUC-LG带有一个额外的柔性杆，是一种可用于锅炉弯管检测的对中设备。
38.1毫米到76.2毫米（1.5英寸到3.0英寸）
TUC-MD-FLEX
U8280250
安装在柔性杆上的中型IRIS对中设备。
TUC-LG-FLEX
U8280251
安装在柔性杆上的大型IRIS对中设备。

TUD - 探头电缆

Sonde_Tube_IRIS_TUD-N_01.psd

IRIS探头电缆有两个功能：一是提供涡轮所需的水压；二是使用小型同轴电缆传输超声信号。同轴电缆的探头端有一个Microdot连接器，仪器/水泵端有一个BNC连接器。水由水泵通过1/8英寸快接黄铜管件供应。

工件编号
订购编号
说明
TUD-N20
U8800530
IRIS探头电缆，20米
TUD-N30
U8800532
IRIS探头电缆，30米
TUD-BNC
U8800529
BNC到BNC信号电缆，3.7米

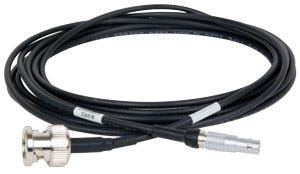

TUD-LEM
U8800511
BNC到LEMO信号电缆，3.0米

IRIS（内置旋转检测系统）探头配件

工件编号
订购编号
说明
评注/技术规格
IRIS-FLEXROD
U8780156
用于对中设备TUC-MD和TUC-LG的柔性杆
杆与杆之间的最大弯曲角度为45°。TUC-LG对中设备带有一个IRIS-FLEXROD。
IRIS-FLOOD
U8780145
IRIS溢流管适配器
用于外径为3/4英寸（19.05毫米）和1英寸（25.4毫米）的管子
IRIS-FILTER
U8780144
滤水器和水管
带一条25英尺长的1/2英寸水管和3/4英寸的黄铜管件
IRIS-WP110
U8780146
水泵，潜水式，110 V，60 Hz
外形尺寸（L × ∅）：63,5 cm × 10 cm
重量：12.8公斤
带一条25英尺长的1/2英寸水管和3/4英寸的黄铜管件
IRIS-WP220
U8780147
水泵，潜水式，220 V，50 Hz
外形尺寸（L × ∅）：84 cm × 8 cm
重量：6公斤
带一条25英尺长的1/2英寸水管和3/4英寸的黄铜管件
