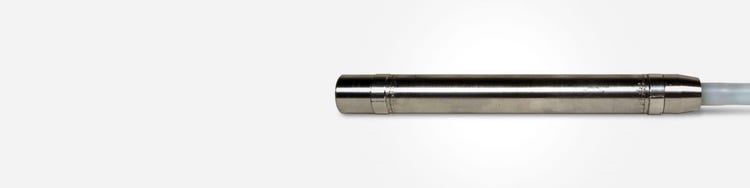

TFB - 连接式

漏磁探头提供了卓越的高饱和度优化磁性设计。探头的可更换防磨环提高了防磨效果。这些探头是检测空气冷却器管（带铝翅片）及周向裂纹的理想设备。

特性

  • 卓越的高饱和度优化磁性设计。
  • 带有可更换防磨环，改进了防磨效果。
  • 可以探测到外部体积缺陷。
  • 适用于检测带翅片的空气冷却器。

越快越好 - 交货时间很短

下面所列探头都有定期库存，可以快速交货。如果您所需要的探头没有列出，请查阅《管材检测探头目录》中的“替代探头直径”一栏，查找可替代的探头直径。

工件编号
订购编号
直径
-
-
毫米
英寸
TFB-120-N20
U8280231
12
0.472
TFB-132-N20
U8280135
13.2
0.520
TFB-170-N20
U8280137
17
0.669
TFB-179-N20
U8280111
17.9
0.705
TFB-187-N20
U8280246
18.7
0.736
TFB-198-N20
U8280361
19.8
0.780
TFB-242-N20
U8280099
24.2
0.953

标准/定制探头（按订单生产）

使用下面的命名法和图表，配置您的工件编号。

TFB图表

探头类型

探头直径（在工件编号中使用毫米）

Colspan=3

电缆长度
-
工件编号直径
毫米**
英寸**
-

TFB：漏磁探头

Rowspan=11

120*
12.0
0.472

20米（65英尺）
30米（100英尺）

Rowspan=11

132*
13.2
0.520
161*
16.1
0.634
170*
17.0
0.669
179
17.9
0.705
187
18.7
0.736
198
19.8
0.780
229
22.9
0.902
242
24.2
0.953
283
28.3
1.114
296
29.6
1.165

* 直径较小的探头对外部缺陷的敏感度较低，因为探头的直径会比被测管子的直径小得更多。但是，小直径探头对内部缺陷的敏感度还是很高的。

** 这些探头的总直径比工件编号中的参考值稍大。

基于管径选择MFL探头

用于常见碳钢管径的高饱和度MFL探头（TFB型）选择指南

警告：如果您的管子很脏，则可能需要较小的探头进行检测。如果您选择的探头与您的应用不兼容，奥林巴斯概不负责。如果您需要帮助，请联系奥林巴斯的代表。

例如：对于壁厚为2.41毫米的1英寸管子，所需探头为TFB-187-N20。这个探头的总直径为19.4毫米，带有可更换硬化钢半环。

Colspan=3

探头内壁直径 - （毫米）

Colspan=11

管子尺寸

Colspan=3

12.0 (0.472)
13.2 (0.520)
16.1 (0.634)
17.0 (0.669)
17.9 (0.705)
18.7 (0.736)
19.8 (0.780)
22.9 (0.902)
24.2 (0.953)
28.3 (1.114)
29.6 (1.165)

外壁
（毫米）

Rowspan=2

BWG

Rowspan=2

壁厚
（毫米）

Rowspan=2

总直径（包含防磨系统）- （毫米）

Colspan=11

12.5
～ 12.8
13.7
～ 14.0
16.6
～ 16.9
18
(0.71)
18.7
(0.73)
19.4
(0.77)
20.5
(0.81)
23.8
(0.94)
25.1
(0.99)
29.2
(1.15)
30.5
(1.20)

19 (0.75)

Rowspan=4

16
1.65 (0.065)
●
14
2.11 (0.083)
●
13
2.41 (0.095)
●
Δ
12
2.77 (0.109)
●

25.4 (1.0)

Rowspan=8

16
1.65 (0.065)
●
15
1.83 (0.072)
●
14
2.11 (0.083)
●
13
2.41 (0.095)
Δ
●
12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
Δ
●
9
3.76 (0.148)
●

31.75 (1.25)

rowspan=4

13
2.41 (0.095)
●
12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
●

38.1 (1.5)

Rowspan=4

12
2.77 (0.109)
●
11
3.05 (0.12)
●
10
3.40 (0.134)
●
9
3.76 (0.148)
●

防磨系统

Colspan=3

硬质合金珠（固定式）

Colspan=3

硬化钢半环（可更换）

Colspan=8

●这是建议的探头尺寸。

Δ 如果没有推荐的尺寸，可以使用这个尺寸。
