CFU耦合剂供给装置

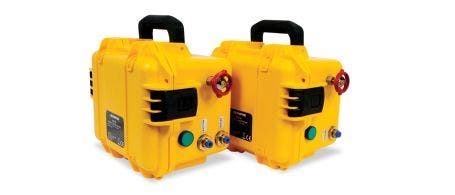

CFU-03和CFU-05是两款用于在超声检测过程中为楔块持续提供耦合液体的便携式电动泵设备。
概述
CFU-03和CFU-05是用于在超声检测过程中为楔块提供耦合液的便携式电动水泵设备。两个装置都配备一个隔膜泵，隔膜泵中有一个旁路，可确保流量稳定，并避免泵出现灌注问题。电泵还配有一个阀门，用于控制出口的流量。CFU05具有吸水功能，可在与某些充水延迟块楔块配合使用时减少水的流失。
CFU-03的特性
- 1个隔膜泵，在60 psi下，流速为3.78升/分钟
- 内部旁路确保泵始终处于灌注状态
- 可在100 VAC和240 VAC的电压下操作
- 启动/停止按钮
- 出口流量控制阀
- 泵的进口管上配备1个过滤器和1个止回阀，以确保管中始终充满耦合剂
- 进口和出口处的快连配件
- 坚固耐用的塑料外壳
- CE认证
CFU-05的特性
CFU05除了具有与CFU03相同的特性之外，还具有以下特性：
- 文丘里系统通过使用外置压缩空气供应，产生吸水作用
标准套装件
- 连接泵进口的3.3米长，内径为9.5毫米的管子，带有过滤器和止回阀
- 用于真空出口的长3.3米，内径为9.5毫米的管子（仅CFU05）
- 用于泵出口的长3.3米，内径为5毫米的管子和Y型适配器
- 用于真空进口的长3.3米，内径为5毫米的管子和Y型适配器（仅CFU05）
- 电源供应，100 VAC ～ 240 VAC的输入，到24 VDC的输出
