PipeWIZARD iX环焊缝自动超声检测系统
PipeWIZARD iX相控阵超声检测系统可帮助管道公司确保在施工过程中对环焊缝进行可靠的验证。PipeWIZARD iX系统同样坚固耐用、结构紧凑，旨在简化陆上和海上管道检测。作为一种高效的自动化超声检测(AUT)解决方案，这种功能强大的多技术检测系统能够发现环焊缝和热影响区(HAZ)内的缺陷，以便对其进行快速分析和评估。
PipeWIZARD-iX 无损检测解决方案
概述
用于环焊缝检测的PipeWIZARD iX自动化超声系统
PipeWIZARD iX相控阵超声检测系统可帮助管道公司确保在施工过程中对环焊缝进行可靠的验证。PipeWIZARD iX系统同样坚固耐用、结构紧凑，旨在简化陆上和海上管道检测。作为一种高效的自动化超声检测(AUT)解决方案，这种功能强大的多技术检测系统能够发现环焊缝和热影响区(HAZ)内的缺陷，以便对其进行快速分析和评估。
用于标准和高级检测的高性能仪器
PipeWIZARD iX系统具有抗振、抗冲击和抗电磁干扰的能力，并且能够承受极端温度。得益于其设计紧凑且坚固耐用的特点，PipeWIZARD iX系统还便于运输，并可放心操作。

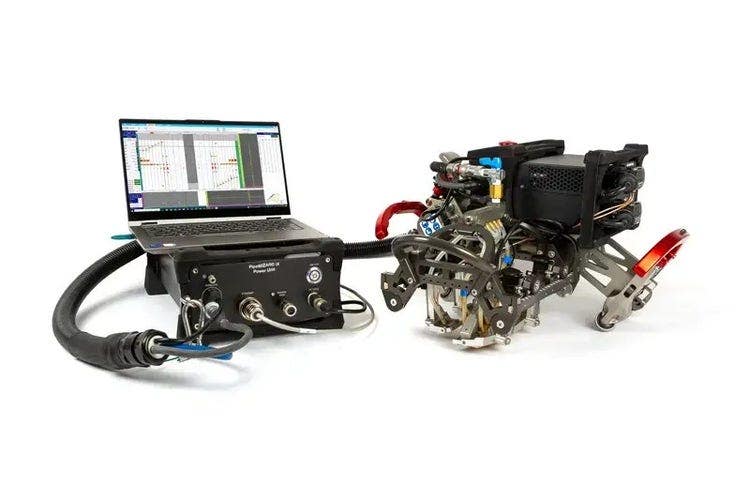

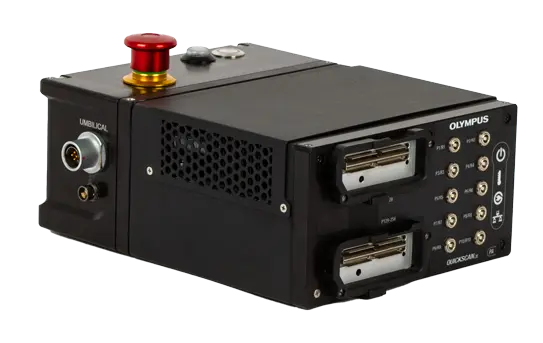

与上一代产品相比，PipeWIZARD iX系统的数据采集单元集成在扫查器上，重量更轻，因此更易于设置和操作。QuickScan iX PA 64:256数据采集仪拥有更强大的电子元件和更多的输入通道，增强了PipeWIZARD系统的能力和效率，提高了覆盖能力并支持先进的超声检测技术。
提高了易用性和现场效率
PipeWIZARD iX系统经过优化的硬件设计提高了设置的灵活性和适应性。额外的脐带电缆长度、快速闭锁连接器和可配置探头模块提高了PipeWIZARD iX设置适应不同检测需求和环境的能力。与上一代产品相比，频带的缩窄也显著降低了对涂层去除的要求。
PipeWIZARD iX系统使现场检测人员能够更轻松高效地协同工作。集成的指示灯和软件功能方便了扫查器技术人员和操作员之间的沟通，使得即使在具有挑战性的条件下，检测工作也能顺利进行。
经过优化的检测和分析工作流程
PipeWIZARD iX配套软件的设计考虑周到，反映了对可靠且符合规范的环焊缝验证的关键要求，更易于使用，但同时具有更为先进和完善的工具，其中包括：

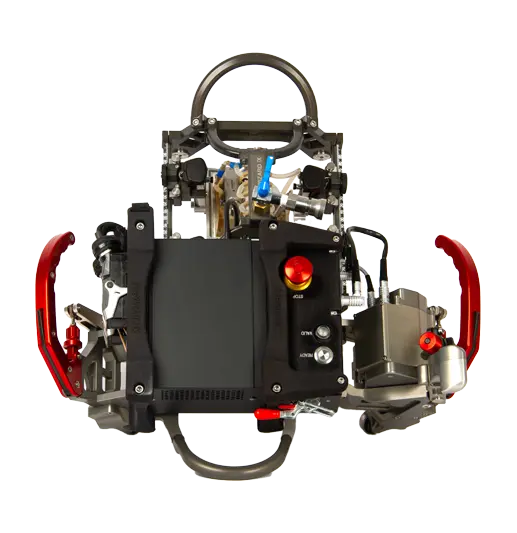

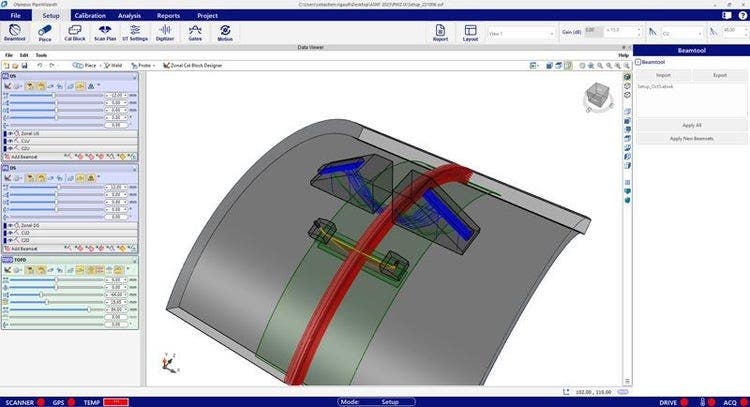

- 嵌入式ES BeamTool软件
- 校准试块设计器
- 编码器自动校准

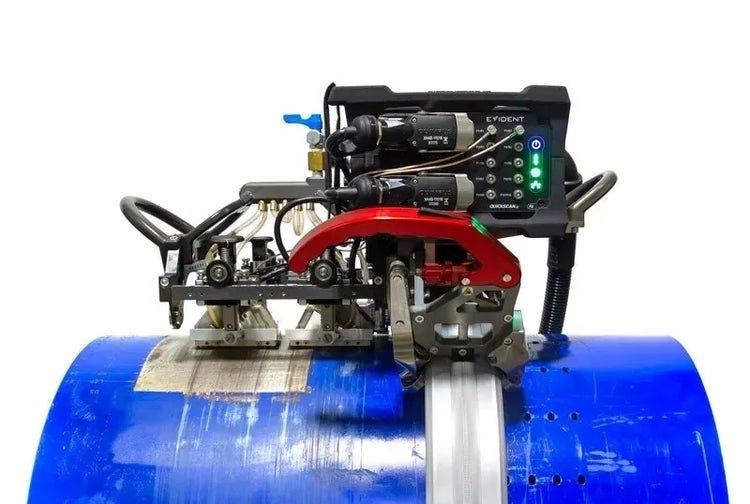

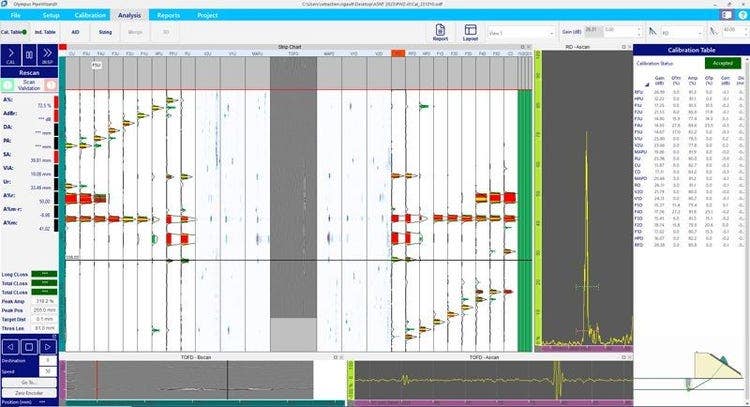

- 分析辅助
为了提高数据的可访问性和多功能性，QuickScan iX PA采集单元以开放文件格式保存数据文件，从而为定制软件开发提供便利。如果您对定制感兴趣，请与Evident代表联系，了解更多详情。
应用
完整的环焊缝检测系统
PipeWIZARD iX环焊缝检测系统专为恶劣环境条件而打造，从寒冷的亚北极地区到炎热的沙漠都可以使用该系统。PipeWIZARD iX系统能够适应所有环焊缝结构，可检测包括未熔合、未焊透、砂孔、焊穿、咬边、高低焊、裂纹、冷接、夹渣在内的各种缺陷：
任何焊缝形状类型，包括J形坡口、V形坡口、双V形、X形等
管壁厚度范围通常为 6 mm至35 mm以上；可为更厚的管道提供选购项目。
管道直径 范围为168 mm至1524 mm。
管道材料 范围覆盖标准碳钢到更复杂的类型，包括铬镍铁合金和包覆管道。
自动超声检测(AUT)
- 对于管道环焊缝检测，自动超声检测(AUT)是替代传统射线照相术的理想之选。
- 与射线照相术相比，AUT具有以下明显优势：
- 不会对相关人员带来辐射风险，也没有化学品或环境隐患
- 检测周期时间相对较短，生产率高
- 检测和定量的准确度更高，从而降低废品率
- 通过测量缺陷指征的垂直高度和深度，满足工程临界评估(ECA)验收标准
- 通过智能输出显示进行实时分析
- 数据和检测报告
- 无需许可
多技术检测能力
- 充分利用PipeWIZARD iX系统的多功能高级相控阵和传统超声技术：
- 分区扫查—每个区域（约等于一个焊道）均采用PA脉冲回波或一发一收法进行单独检测，从而实现坡口区域和焊缝体积的全面覆盖，并能进行准确的缺陷定量。
- 衍射时差法(TOFD)—用于确认在带状图上看到的指征，或改进对微小或定向错误指征的检测和定量。
- 相控阵(PA)—扇形、线性或复合扫查等传统PA技术可用作补充方法，或用于检测分区扫查效果不理想的焊缝类型。
- 传统UT—用于使用一发一收法检测横向缺陷、测量壁厚、用爬波检测焊缝上段等。
- 兼容全聚焦法(TFM)—功能强大的QuickScan iX PA数据采集仪能够支持TFM等先进技术所需的复杂激发模式。
环焊缝AUT检测的规范符合性
根据海上和陆上管道行业的管辖国际标准和法规可靠地验证环焊缝。PipeWIZARD iX系统使您能够执行符合以下规范的AUT检测：
- ASTM E-1961规范（覆盖环焊缝AUT的关键要素，包括分区扫查、快速数据解读、专用校准试块和配置程序）
- API 1104标准（根据推断）
- DNV-OS-F101标准（海上AUT规范）
根据贵公司的规范要求，您可以提高缺陷定量的准确度，并达到超出这些规范要求的分辨率水平。
特性
PipeWIZARD iX系统的主要特性
- 可容纳具有多达256个晶片的PA探头和多达10个独立UT探头的集成式QuickScan iX PA数据采集仪器。
- 采集单元方便地安装在扫查器上，避免了长脐带电缆造成的信号衰减。
- 嵌入式Eclipse Scientific BeamTool软件用于检测和分析，具有分区扫查技术，包括分区校准试块设计器。
- 软件配备了更多自动化工具：
- 自动设置
- 自动布局
- 编码器自动校准
- 辅助分析
- 自动调整高度和长度
- 快连脐带电缆重量轻、旋转方便，并有各种长度可供选择，从而简化了电缆管理并改善了信噪比(SNR)。
长度选项：10 m、20 m、30 m和50 m。 - 扫查器托架采用改进的夹紧和驱动轮调整机构，易于安装和操作，更容易适应不同直径的管道。
- 零件少，需要的维修费也更低，专为在任何条件下都能经久耐用而设计。
- 带宽减小，降低了所需的涂层去除量（涂层去除长度比以前的型号短）；使用选配的垫片，可将相同的频带用于2种直径的管道。
- 探头模块最多可容纳12个探头；您可以根据需要轻松取下和增加节段。
- 固定探头的智能弹簧加压臂（低维护）配有指针，可准确设置分度偏移。
- 扫查器技术人员与操作员之间可直接通信（“Ready”[就绪]按钮和扫查验证指示灯）。
- 可在数据文件中记录地理位置的GPS选项。
- 系统硬件可支持FMC/TFM（即将推出的软件功能）。
规格
PipeWIZARD iX系统
带通：2 (1–3.5)、4 (2–6.5)、5 (2.5–8)、8 (4–12)、10 (5–16)、12 (6–18) MHz
高通：4、6、8、10 MHz
USA:FCC 47 CFR第15部分，B子部分—验证
加拿大：ICES-001 2020年7月第5版
