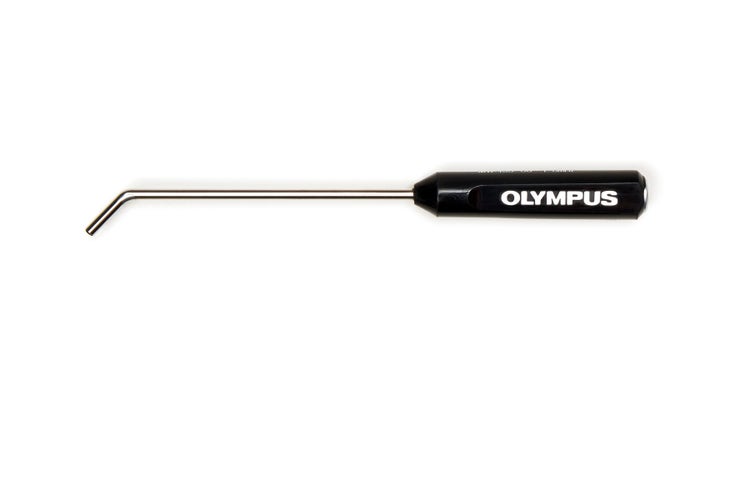

斜角杆表面探头
这些可拆卸式不锈钢杆探头的线圈较小，频率范围高，是探测表面破损裂纹的理想设备。探头端部弯折的设计使其可对空间狭小的区域进行检测。
斜角杆表面探头 无损检测解决方案
概述
这些可拆卸式不锈钢杆探头的线圈较小，频率范围高，是探测表面破损裂纹的理想设备。探头端部弯折的设计使其可对空间狭小的区域进行检测。
优势特性
- 适用于细小缺陷的检测。
- 用于检测标准探头无法接触的区域。
- 探头端部弯折下来，有助于检测紧固件周围的区域。
- 可以采用Powerlink技术。
- 有多种尺寸的杆、弯折部分和角度供选择。
- 可提供桥式或反射式配置。
绝对桥式
绝对桥式探头
- 当使用Triax（Fischer*）或Powerlink连接器时，内部参考线圈确保与检测线圈形成上佳匹配。
- 屏蔽线圈可实现更高的分辨率。
- 探测到各个方向的裂纹。
- 世界上普遍使用的探头类型。
- 性价比很高的选项。
如图所示，Evident绝对桥式探头可提供清晰的强信号。
* 所有品牌为它们各自拥有者或第三方实体的商标或注册商标。
反射绝对
反射型探头
又称为发送-接收探头或驱动-拾波探头
- 提供与绝对桥式探头类似的响应。
- 可提供堆叠式或同心式驱动和拾波线圈。
- 可以探测到各个方向的裂纹。
- 可承受温度变化。
- 可在宽泛的频率范围内操作。
如图所示，Evident的反射绝对型探头可提供清晰的强信号。
类型
线圈
角度
长度
头部弯折部分
频率
杆长度
连接器
工件编号
订购编号
电缆编号
订购编号
斜角杆
反射绝对
45°
152.4毫米
12.7毫米
50 kHz ～ 500 kHz
3.17毫米
Powerlink
9230999.00
U8629476
9122083
U8800073
斜角杆
反射绝对
30°
152.4毫米
12.7毫米
50 kHz ～ 500 kHz
3.17毫米
Triax Fisher
9231965
U8629480
SPO-6687
U8800538
