EPOCH 6LT
不能在探伤仪的检测能力上妥协让步。EPOCH 6LT便携式探伤仪不仅具有强大的超声探伤仪的各种功能，而且其机身小巧便携，可出色完成借助绳索攀爬在空中完成的检测，以及其他对便携性能要求很高的检测。
EPOCH 6LT便携式探伤仪提升检测水平
不能在探伤仪的检测能力上妥协让步。EPOCH 6LT便携式探伤仪不仅具有强大的超声探伤仪的各种功能，而且其机身小巧便携，可出色完成借助绳索攀爬在空中完成的检测，以及其他对便携性能要求很高的检测。

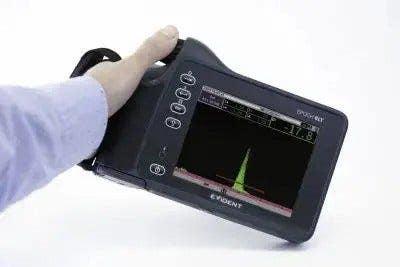

放于手掌之中，完成可靠的缺陷检测
便于携带、使用方便的EPOCH 6LT探伤仪是一款符合人体工程学要求的坚固耐用的仪器，不仅可使检测人员得心应手地进行操作，还可以正常运行更长的时间。
- 仪器仅重890克，其重量分布根据抓握方向决定，单手操作时可在很大程度上减少手腕的疲劳
- 飞梭旋钮和简单的按钮设计，可使检测人员即使戴着手套也能 轻松操控仪器
- 设计符合IP65/67评级标准，而且通过了 坠落测试
- 清晰明亮的屏幕可在大多数光线下呈现 可读性很高的A扫描
轻松使用更多的功能
EPOCH 6LT探伤仪的工作流程非常简单直观。尽管探伤仪的体积不大，但是其所提供的功能却可以满足几乎任何常规超声检测应用的要求。
- 这款小巧便携的仪器可以提供 EPOCH 650探伤仪的所有核心功能
- 符合 ISO-22232:2010 标准的要求
- 可选购的 腐蚀软件，带有中央引脚探头识别功能
- 可选购的 Wireless LAN（无线局域网）连通性能

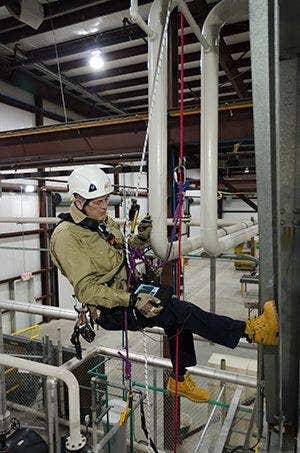

仪器设计适用于借助绳索攀爬完成的检测以及对便携性能有很高要求的应用

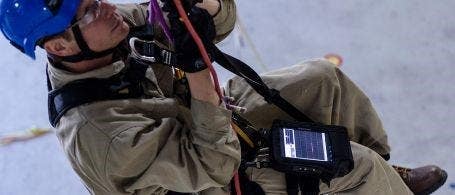

在具有挑战性的检测应用中，EPOCH 6LT探伤仪为借助绳索攀爬进行检测的技术人员，提供了可确保人身安全的功能。
- 购买了可选购的 绳索配件套装，就可以将仪器绑在腿上，或将仪器拴系在绳索上，从而可使检测人员腾出双手，更好地保持身体平衡或对探头进行调整。
- 旋转显示屏幕，将视图从竖向变为横向，以更好地观察A扫描和读数。
- 为了提高仪器的灵活性，可以使用1/4-20螺纹嵌件，将探伤仪与各种Evident和第三方提供的配件连接起来 。
软件特性
优化强大功能，方便单手操作
EPOCH 6LT便携式探伤仪提供多种标准的和可选的软件功能，可以满足各种缺陷检测应用的需求。

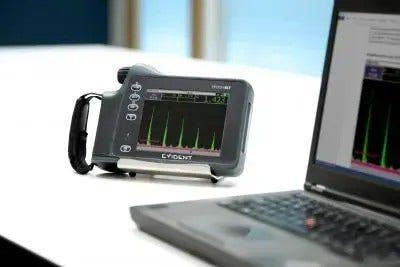

可以方便地导出保存的检测文件，进行报告制作。可以将检测结果以多种便捷的文件格式传送到可插拔USB存储盘中，如：BMP、CSV和PDF，以快速传输检测数据。
连接到云端
通过可选配的无线局域网功能，可以将探伤仪连接到Evident科学云，并访问云端中的强大功能，其中包括：
- 无线固件升级
- 文件的备份和归档
- 远程文件访问和管理
云文件管理功能可以管理EPOCH 6LT的所有文件类型，可通过一种更轻松的方式报告和传输检测结果。
使用标准的软件功能，完成可靠的缺陷定量
动态DAC/TCG：对比DAC曲线或对比根据时变增益确定的参考回波波幅，以百分比或以分贝水平计算信号波幅。DAC版本包含标准的和自定义的DAC警告曲线，以及20–80%视图。
DGS/AVG：可以通过DGS/AVG图形评估回波信号，这种图形表明回波高度、缺陷尺寸以及到探头距离等参数之间的关系。
AWS D1.1和D1.5：为各种不同的AWS（美国焊接协会）焊缝检测应用提供一个动态反射体缺陷指示定级功能。这个功能省去了手工计算，提高了检测效率。
可选配软件功能增强了仪器的通用性能

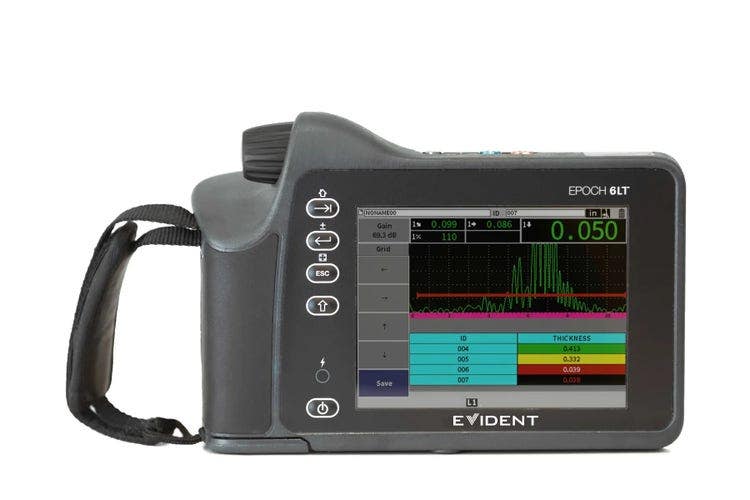

腐蚀模块：在腐蚀检测中，腐蚀模块可提供以下功能：基于由自动探头识别功能在所有标准Evident腐蚀双晶探头中选择的探头而进行的自动超声设置、自动增益控制（AGC）、厚度测量算法、真实V声程校正，以及利用自动零位功能（零位补偿）补偿探头的磨损。腐蚀模块还提供一种以色彩区分腐蚀程度的栅格视图，提高了腐蚀报告的能力。
底面回波衰减器（BEA）：通过使用屏幕上由闸门2定义的区域，使被测工件的底面回波得到衰减。底面回波衰减器（BEA）软件可使用户在使用较高的增益水平进行扫查时，监控底面回波信号的下降情况。
技术规格
一般规格
用户界面的语言
英语、西班牙语、法语、德语、日语、中文、葡萄牙语、俄语和意大利语
探头接口
LEMO 00
数据存储
机载100,000个ID码
电池类型和操作时间
单个锂离子电池，可充电，标准型；6小时操作时间
电源要求
AC主电源：100 VAC ～ 120 VAC、200 VAC ～ 240 VAC，50 Hz ～ 60 Hz
显示屏类型
全VGA（640 × 480像素）透反彩色LCD，60 Hz更新速率
显示屏尺寸（宽 × 高，对角线）
117 mm × 89 mm，146 mm
仪器的输入/输出
USB端口
（1个）USB 1.1全速主机端口（A型）
（1个）USB 2.0全速客户端口（袖珍B型）
（1个）USB 2.0全速客户端口（袖珍B型）
视频输出
1个数字视频输出
环境评级
IP评级
根据IEC 60529-2004标准（外壳防护等级–IP规范），仪器设计符合侵入保护评级标准：IP67（防尘且可短时浸入水中）和IP65 （防尘且可经受水喷）。根据Evident对产品设计进行的内部检验测试，证明仪器符合这两个IP评级标准。
爆炸性气氛
通过了美军标准MIL-STD-810F方法511.4程序I中规定的测试。
撞击测试
通过了美军标准MIL-STD-810F方法516.5程序I中规定的测试，每个轴6个循环，15 g，11 ms半弦波。
振动测试
通过了美军标准MIL-STD-810F方法514.5程序I附录C图6中的测试，一般暴露：每轴1小时。
操作温度
–10°C ～ 50°C
电池存储温度
0°C ～ 50°C
脉冲发生器
脉冲发生器
可调方波
脉冲重复频率（PRF）
10 Hz ～ 2000 Hz，增量为10 Hz
能量设置
100 V、200 V、300 V或400 V
脉冲宽度
25 ns ～ 5000 ns（0.1 MHz）范围内可调，利用PerfectSquare技术
阻尼
50 Ω、400 Ω
接收器
最大输入信号
20 Vp
接收器输入阻抗
400 Ω ±5%
接收器带宽
DC ～ 26.5 MHz，在−3 dB处（标准配置）
0.2 MHz ～ 26.5 MHz，在−3 dB处（符合ISO-22232标准的配置）
0.2 MHz ～ 26.5 MHz，在−3 dB处（符合ISO-22232标准的配置）
数字式滤波器设置
8个数字式滤波器设置（标准配置）
7个数字式滤波器设置（符合ISO-22232标准的配置）
7个数字式滤波器设置（符合ISO-22232标准的配置）
检波
全波、正半波、负半波、射频波
系统线性
水平：±0.5% FSW（满屏宽）
分辨率
0.25% FSH（满屏高），放大器精度为±1 dB
抑制
0% ～ 85% FSH（满屏高），位置增量为1%
波幅测量
1.25% ～ 110%满屏高
测量速率
在所有模式下，相当于PRF（单次脉冲发射）。
校准
自动校准
声速，零位偏移
垂直声束（第一个底面回波，或回波到回波）
角度声束（声程或深度）
垂直声束（第一个底面回波，或回波到回波）
角度声束（声程或深度）
检测模式
脉冲回波、双晶或穿透
单位
毫米、英寸或微秒
范围
4.31 mm ～ 6700 mm，5900 m/s
声速
635 m/s ～ 15240 m/s
零位偏移
0 ～ 750 μs
显示延迟
-10微秒 ～ 2203微秒
折射角度
0°～ 85°，增量为0.1°，然后跳到90°。
闸门
测量闸门
2个完全独立的缺陷闸门
闸门起点
在整个显示范围内可变
闸门宽度
在整个显示范围内可变
闸门高度
在2% ～ 95%满屏高范围内可变，增量为1%。
报警
正阈值/曲线和负阈值/曲线，最小深度（闸门1和闸门2）
测量
测量显示位置
5个位置（手动或自动选择）
闸门（1和2）
厚度、声程、投射、深度、波幅、渡越时间、最小/最大深度、最小/最大波幅、基于模式的定量测量
测量显示位置
用户可以最多选择任意一个闸门的4个测量读数，并将它们显示在实时屏幕上。
回波到回波
标准闸门2 – 闸门1
DAC/TCG
标准，最高达50点，110 dB动态TCG范围
特殊的DAC模式
自定义DAC（最多6条曲线），20% ～ 80%视图
曲面校正
用于角度声束测量的标准外径或棒材校正。
