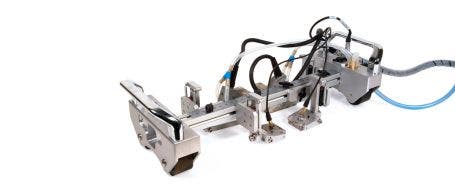

HSMT-Compact扫查器

HSMT-Compact扫查器是一款手动单轴编码扫查器。特别要指出的是，这款扫查器既轻便又小巧，而且用途广泛。它最多可装有4个探头，可对平板进行检测，还可对外径小至4.5英寸的管道进行周向扫查。

概述

HSMT-Compact扫查器是一款轻便、小巧、用途广泛的手动单轴编码扫查器。扫查器最多可装有4个探头，用于平板检测或对外径小如4.5英寸（壁厚4英寸）的管道进行周向扫查。扫查器的长度可以改变，框架可延伸到轮子的外侧，提供了一种非常适用于检测难以接触到区域的配置，如：直管与管件的焊接部位。

HSMT-Compact扫查器使HSMT系列更加完善。HSMT-Flex和HSMT-X03为建筑焊接检测而设计，而HSMT-Compact为维护焊缝检测而设计。

HSMT-Compact套装包括：

• 带有手柄的扫查器框架
• 额外的框架杆：400毫米和600毫米
• 4个塑料包覆的磁轮
• 防水、装有弹簧的轮式编码器
• 与OmniScan兼容的编码器，带5米长电缆
• 4个90度探头托架的支架
• 4个装有弹簧的撑臂（SLA）
• 4个TOFD/P/E轭（31.75毫米）
• 2个相控阵轭（40毫米）
• 注水管及配件
• 2种单位（公制/美制）标尺
• 硬壳便携箱

注：基本套装不包含探头和楔块。

配置

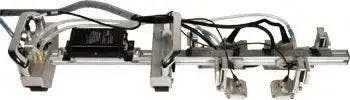

一个典型的配置包括两个相控阵探头和一对TOFD探头，以符合ASME规范。

其他配置包括：

• 一对TOFD探头
• 两对TOFD探头
• 两个PA探头

选购项目

手动水泵套装

水泵与扫查器脐带电缆兼容。也可以与提供的管子一起使用。包括水罐、管子和Y型分流器（工件编号：OPIX105）。

TRPP 5810远程脉冲发生器/前置放大器

4通道40 dB远程脉冲发生器/前置放大器，带LEMO连接器，用于放大探头和仪器的输出信号。使用TRPP 5810和复合材料探头可提高TOFD检测的信噪比。

特性

• 在壁厚4英寸（外径4.5英寸）或更大的管道上进行周向扫查
• 磁轮可将扫查器固定在铁磁性被测表面上
• 轻型铝质框架，长度可以定制
• 框架设计可将探头放置在轮子外侧
• 最多支持4个探头在管道或平面上进行检测
• 探头定位完全可调
• 独立式弹簧加载的探头托架
• 防水、加载弹簧的编码器
• 手柄可拆装
• 用于连接脐带线缆或吊绳的小孔
• 水歧管可集成到扫查器的框架中
• 扫查器上的公制/美制单位标尺，可轻松测量探头之间的距离
