概述

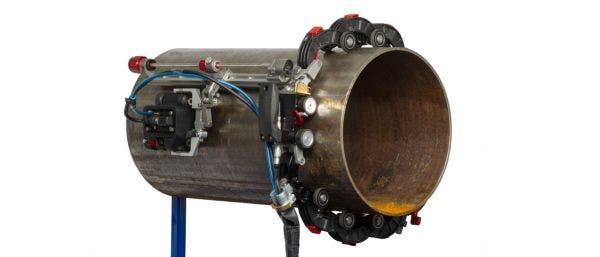

ChainSCANNER解决方案方便了对外径（OD）范围在76毫米到965毫米的管道进行手动检测。这款扫查器通过链条，而不是磁轮固定，非常适用于采用传统超声（UT）、衍射时差（TOFD）和相控阵（PA）技术对不同种类材料进行的焊缝检测或腐蚀检测。

扫查器可进行双轴编码，可检测铁磁性或非铁磁性表面。链条有助于确保扫查器沿着直线方向移动，而不会出现偏向问题。在管道周围区域难以接触时，这个扫查器非常有用，因为可以拉动链条使扫查器围绕管道转动。

其应用包括：

• 采用相控阵、TOFD或常规UT技术对管道的环焊缝进行检测
• 采用相控阵或传统UT技术对小区域进行腐蚀成像

主要特性

• 标准配置使用1个或2个探头，可选配置使用4个探头，进行TOFD、相控阵或脉冲回波检测
• 可检测外径范围在76毫米到965毫米的管道。
• 用于扫查轴和步进轴的编码器（Light扫查器型号不能使用步进编码器）
• 符合人体工程学的手柄，提供电缆管理功能
• 链条在涂有聚氨酯的轴承轮上通过，易于安装，滚动平稳
• 用于快速定位扫查器的简易夹持装置
• 装有弹簧的探头托架，有助于确保在扫查器处于任何位置或方向时，都能使探头紧密接触被测表面
• 探头托架的滑动系统可根据被测工件轻松、精准地定位探头托架
• 大多数调整无需使用工具即可完成
• 电缆保护拉链管系统可快速重新配置电缆

标准套装

• 配备了1个扫查轴编码器的主模块
• 适用于外径为965毫米管道的链条，配有可快速松开的调节扣
• 5米编码器电缆，可连接OmniScan系列探伤仪
• 450毫米探头托架杆
• 两个装有弹簧的探头托架，配有可调节的TOFD-P/E轭和相控阵轭
• 探头托架滑动系统，可以通过导螺杆进行调整
• 5米拉链管系统，用于电缆的管理和保护
• 注水管及配件
• 便携箱

注：扫查器不包含探头和楔块。
