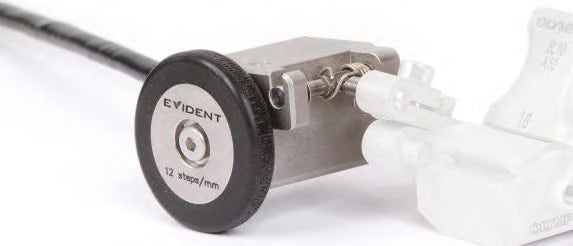

Mini-Wheel（袖珍轮式）编码器
Mini-Wheel（袖珍轮式）编码器用于在扫查轴上定位和定量缺陷，并使数据采集与探头的移动同步。此外，这款编码器具有防水特性，并与Evident的标准PA楔块相兼容。
概述
Mini-Wheel编码器用于在扫查轴上定位和定量缺陷，使数据采集与探头运动同步。
Mini-Wheel编码器具有防水特性，且与HST-X04扫查器以及Evident标准的PA楔块兼容。使用随附的支架套装，可将编码器直接安装在楔块上，如果要增加通用性和易用性，还可以将编码器安装在通用支架上。
特性
- 防水（符合IP68评级标准）
- 尺寸很小
- 12步/毫米分辨率
- 橡胶轮可在温度高达150°C的表面上提供更强的附着摩擦力
- 密封轴承，可使编码器轮进行长时、平稳的转动
- 可提高电缆可靠性能的应变消除功能
- 弹簧加载系统，可使编码器与表面持续接触
- 外壳顶部有两个M3螺纹孔，用于与定制组件刚性连接
选购项目
磁轮（标配通用支架包）
在铁磁表面上产生强大的附着力。
工件编号：ENC1-A-MagWheel-V2 [U8775290]
橡胶轮（独立ENC1的标准配置）
非常适用于检测温度高达150°C的非铁磁性表面。
工件编号：ENC1-A-Pwheel [Q1500046]
安装支架套件（包含在独立的ENC1中）
用于将Mini-Wheel编码器直接安装在楔块上。
工件编号：ENC1-BRACK [U8775120]
通用支架
（见下文）
通用支架
使用通用支架可在最多三个不同方向上将Mini-Wheel编码器或钢线编码器连接到大多数相控阵（PA）楔块上。安装快速简便，无需任何工具。通用支架也可以直接连接到相控阵探头，在无法使用楔块的情况下进行接触式检测。

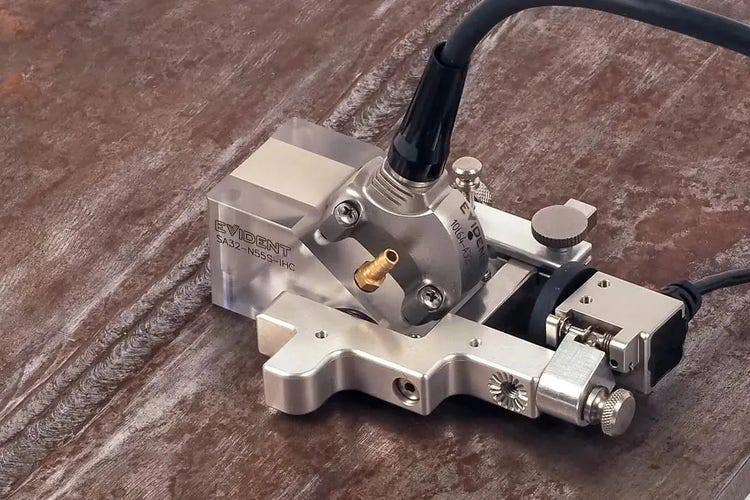

借助通用支架安装在DLA楔块上的Mini-Wheel编码器

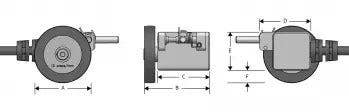

技术规格
| A = 27 mm | D = 24.2 mm |
| B = 28.7 mm | E = 17.5 mm |
| C = 22.5 mm | F = 6 mm |
标准套装件
独立的Mini-Wheel装置（ENC1）：
- 1个带有不锈钢外壳和橡胶轮的编码器
- 1个安装支架套装
- 1个用于安装支架的六角螺丝刀
通用支架和Mini-Wheel编码器包：
- 1个带有阳极氧化外壳和磁轮的编码器
- 通用支架
