QuickScan iX PA
Evident delivers a compact and efficient phased array (PA) integration solution designed to meet diverse application requirements. The solution includes the QuickScan iX PA data acquisition unit—a lightweight, PA device designed for flexible integration—paired with a versatile software suite that enables streamlined system setup, acquisition, and data management across a wide range of industry applications.
概述
功能强大的PA仪器可满足高效生产的要求
先进的相控阵（PA）集成解决方案，助力提升生产力
Evident 提供一套完整且先进的相控阵
（PA）集成解决方案，专为满足最苛
刻的检测需求而设计。该解决方案包括 QuickScan iX™ PA+ 数据采集单元——一款专为灵活集成而设计的高性能 PA（相控阵）设备，并配备了功能强大的软件套件，协助各行业实现高效的系统设置、采集和数据管理。

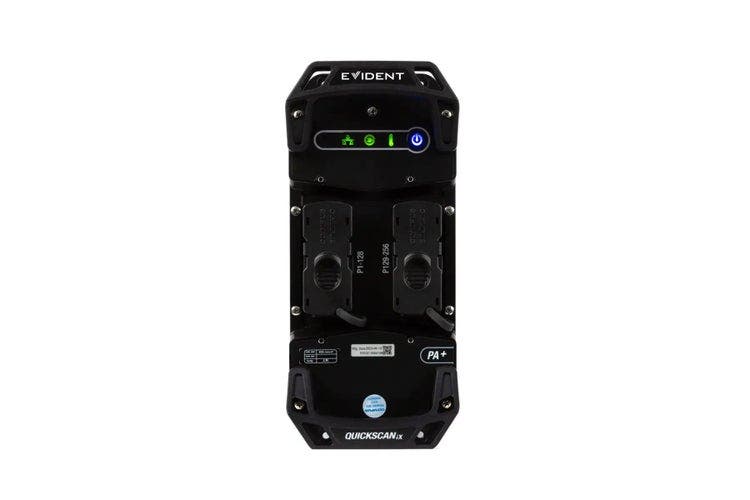

QuickScan iX PA仪器
高质量相控阵检测结果
QuickScan iX PA+ 数据采集单元采用先进的 Evident 相控阵技术，具备出色的信噪比，从而实现可靠、高质量的检测结果。
|
快达 256相控阵通道（64 个脉冲发生器） |
快达 4每台仪器的并行孔径数 |
功能多样，可根据检测要求进行扩展

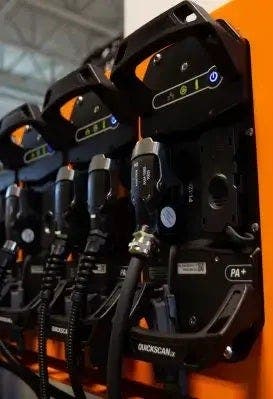

单台 QuickScan iX PA+ 仪器能够并行驱动多达 4 个相控阵孔径，从而增加检测吞吐量。如需更强的检测能力，可将多台 QuickScan iX PA+ 单元同时配置并运行。请联系您的 Evident 代表，了解更多配置方案。
|
最多 25 千赫采集速率 |
最多 90 MB/s数据传输速率 |
技术规格
技术规格
| QuickScan iX PA+ 型号 | QSiX PA+ 64:256 | QSiX PA+ 64:256 带 UT |
| 相控阵通道 | 256 | |
| 相控阵脉冲发生器数量 | 64 PP（32 PR） | |
| 常规 UT 脉冲器数量 | 不适用 | 2 PR |
| Parallel apertures（平行孔径） | 4×16 PP | 2×32 PP | 1×64 PP | |
| Rx输入的数量 || | 每个32晶片孔径有2个 | |
| 采集速度（PRF） | 高达25 kHz | |
| 检波 | FW、HW+、HW−−和RF | |
| 滤波 | 数字式带通、高通、低通滤波器 | |
| 相控阵电压（高阻抗） | 150 Vpp（双极） | |
| 常规 UT 电压（高阻抗） | 不适用 | 295 V（单极负极） |
| 相控阵增益 | 0–80 dB（44 dB 模拟 + 36 dB 数字） | |
| 常规 UT 增益 | 不适用 | 0-120 dB（数字） |
| 脉冲宽度 | 30 ns ～ 1000 ns（增量为5 ns） | |
| 带宽（−−3 dB） | 0.68 MHz ～ 22.0 MHz | |
| 相控阵波束数量 | 最多 1024 | |
| 门数 | 4 个检测门 + 1 个同步门 | |
| 网络接口 | 1000BASE-T x-coded 1 Gb | |
| 尺寸（宽 × 高 × 深） | 295 毫米 × 133 毫米 × 473 毫米 | |
| 重量 | 13.4 千克（29.5 磅） | |
| IP评级 | IP55 | |
| 峰值总功耗 | 170 W | |
| 直流输入 | 24 V ～ 36 V | |
| 温度范围 | 运行： -20 °C 至 45 °C （-4 °F 至 113 °F）， 储存：-20 °C 至 70 °C （-4 °F 至 158 °F） |
|
| 数字 I/O 和编码器 | 8 路数字输入（可编程）。 8 路数字输出（可编程）。 2 路编码器输入（增量型，A 相和 B 相）。 |
