RollerFORM Phased Array Wheel Probe
检测大面积区域并快速获得C扫描图像是航空航天行业检测应用的一个关键特性。装有吸盘的扫查器可以很好地吸附在复合材料的表面上，从而可使用户完成双轴精确编码的成像操作。
RollerFORM™
概述
相控阵轮式探头
非水浸式C扫描检测

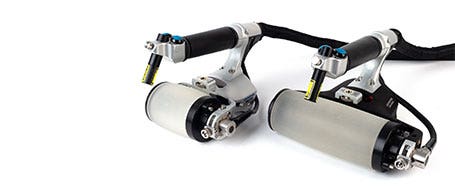

Evident推出一款新型相控阵轮式探头：RollerFORM，用于检测复合材料，以及其他一些常用于航空航天业的表面光滑的材料。经济实惠、操作方便的RollerFORM扫查器可以替代全二维编码系统，提供一种与水浸技术等效的可行性检测技术。
RollerFORM扫查器独特的轮胎材料经过专项开发研制，可以确保完成与水浸检测相仿的高质量超声检测。只需略施耦合剂，稍微用点力，RollerFORM扫查器就可提供优质的耦合效果，并获得很强的信号，即使在难以扫查的位置，也能做到这点。
主要特性
- 优质耦合效果，只需少量耦合剂。
- 与水相似的声阻抗。
- 25毫米的充水延迟块可以对厚度达50毫米的复合材料进行检测。
- 宽达51.2毫米的声束覆盖区域。
- 可依照飞机制造商的现有程序进行操作。
标准套装件
- 相控阵探头，带有OmniScan连接器。
- 防水编码器，带有与OmniScan MX2或SX兼容的连接器。
- 激光导向装置。
- 步进点击器和“开始采集”按钮。
- 备用零件。
- 充水/喷洒泵和进水管。
只需滚动扫查器，就可即刻获得结果

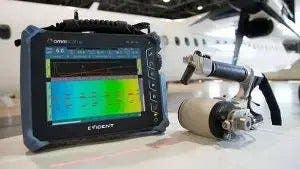

RollerFORM扫查器与相控阵仪器，如：OmniScan或FOCUS LT配套使用，可以在制造和维护环境中，使用零度超声声束完成无损检测。常见的应用包括复合材料芯材的分层定量和多孔性的量化分析，以及对铝板壁厚损失的监测。设计符合人体工程学的RollerFORM扫查器，有一个整合型步进点击器按钮，可以采集多个单线C扫描，并将这些C扫描实时合并，形成单一图像，从而绘制出被测材料表面的图像。内置激光导向装置方便了笔直、精准的单行扫查。
RollerFORM扫查器的轮胎不仅可以提供优质的耦合效果，而且制成其轮胎的独特材料与水的声阻抗非常接近。这种设计特点可以使声能有效地传输到工件中，而且不会产生不希望出现的回波。使用5 MHz相控阵探头型号时，可以在复合材料中获得理想的1毫米近表面分辨率。3.5 MHz相控阵探头型号更适于检测某些较厚的、衰减性较强的材料。由于轮胎为透明材料，可以非常容易地辨别水舱内出现的气泡或污染物。
技术规格
（直径3毫米的扁平反射体）
3.5 MHz时，1.5毫米（复合材料中）
5 MHz时，3 mm（钢/铝中）
