真实再现被测区域的细节

3DAssist软件可使用IPLEX视频内窥镜捕获的视频，创建被检管道或资产的三维模型。该软件基于PC机，因此您可以在办公室而不是现场，花时间研究3D图像并做出判断。

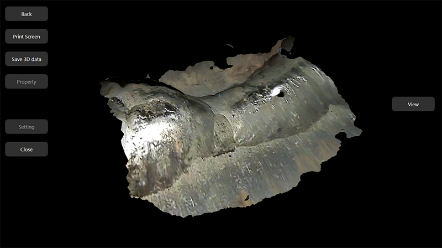

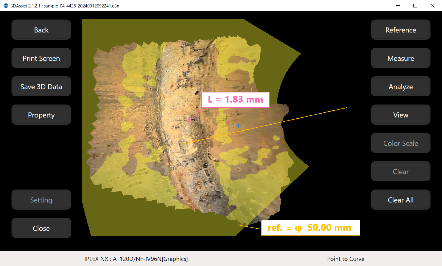

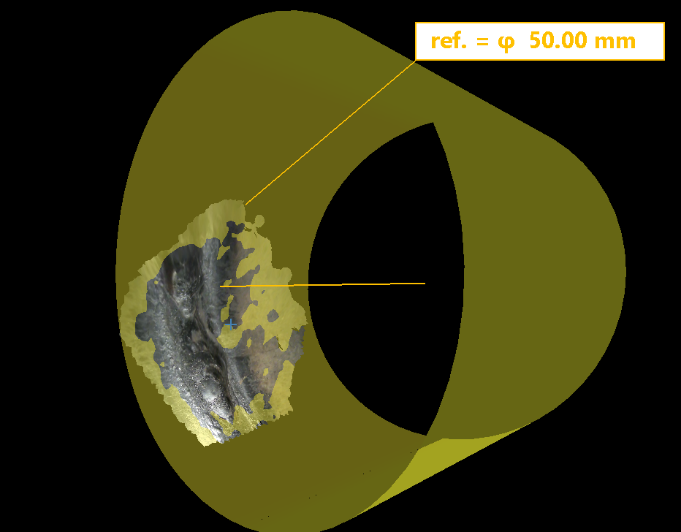

在点到曲面测量模式下显示的焊接样品。

令人信服的3D图像增强了报告效果

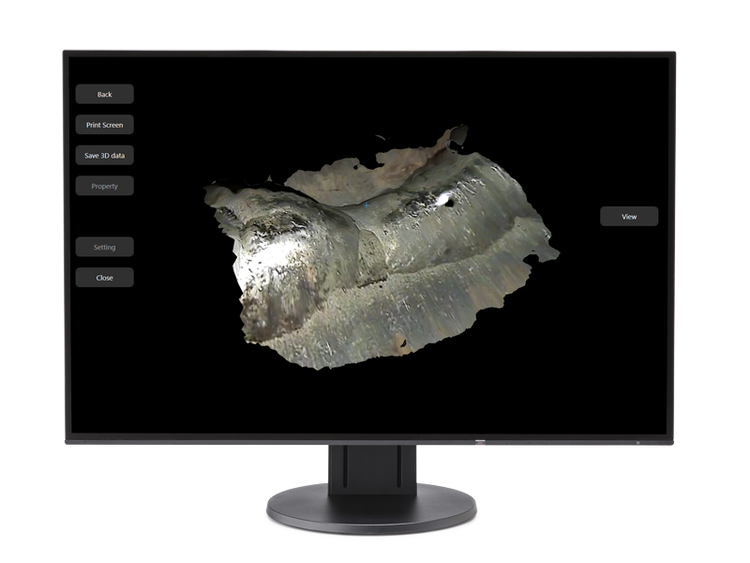

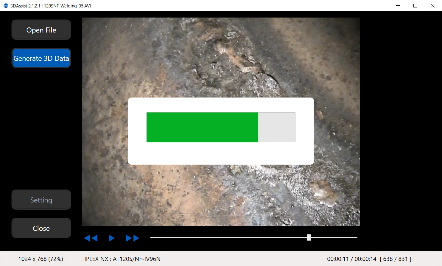

采集了检测视频后，只需点击几下，即可创建完全可旋转的3D图像。

• 可在办公室里评估潜在的损坏，如生锈、点蚀、变薄或隆起
• 在检测报告中添加3D图像和测量结果，提供了更多细节，让您更有信心地进行判读
• 使用Microsoft Teams等协作工具轻松共享报告和图像

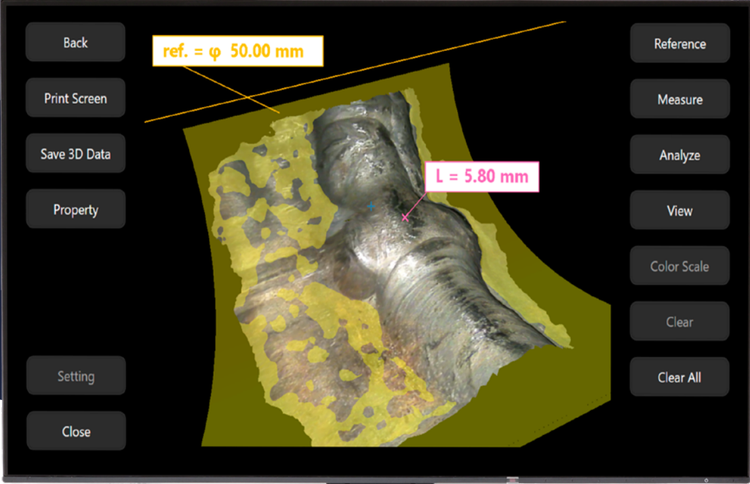

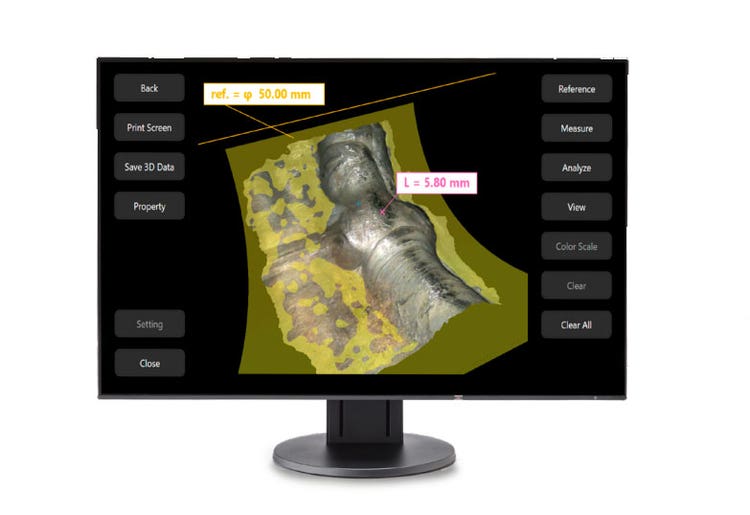

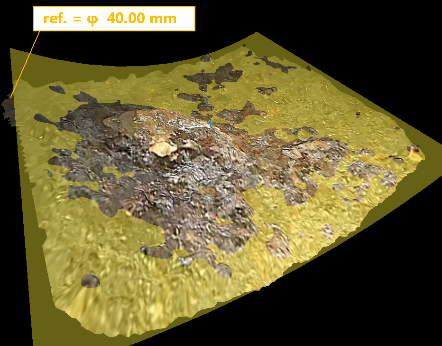

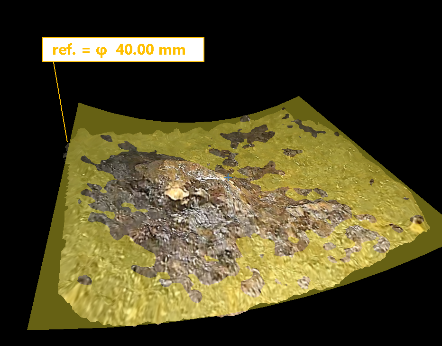

管道上隆起的3D视图。估算的参考曲面（黄色）用于点到曲面测量模式和其他分析功能。

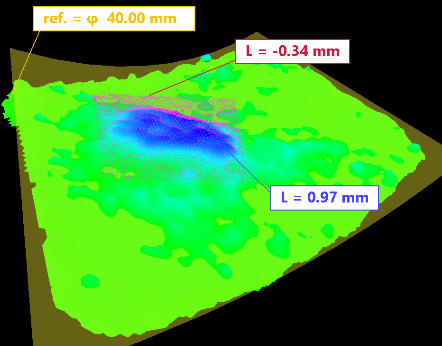

使用“颜色渐变”进行最深/最高分析。

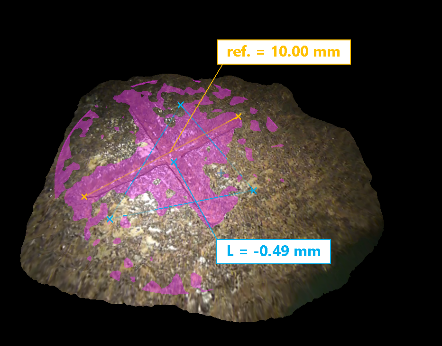

样品的带有人工交叉图案的3D视图。带深度的3D视图测量的是从紫色指定平面到蓝色放置点的距离。

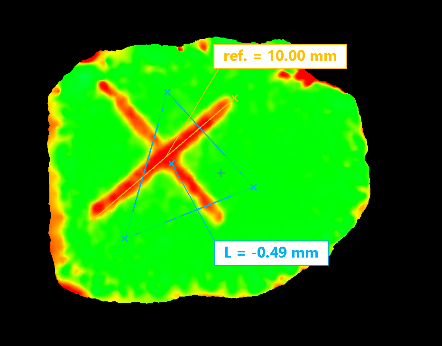

样品的3D模型，其高度和深度相对于左图中的参考平面（紫色）。红色表示相对于参考平面的负（较深）区域。绿色表示与参考平面高度相同的区域。

解决管道检测难题的测量模式

在管道检测中，准确评估隆起和壁厚变薄至关重要。点到曲面测量模式可以将管道的表面轮廓作为参考面，精准测量深度和高度。与传统方法相比，使用这种创新方法可以更精准地评估缺陷。

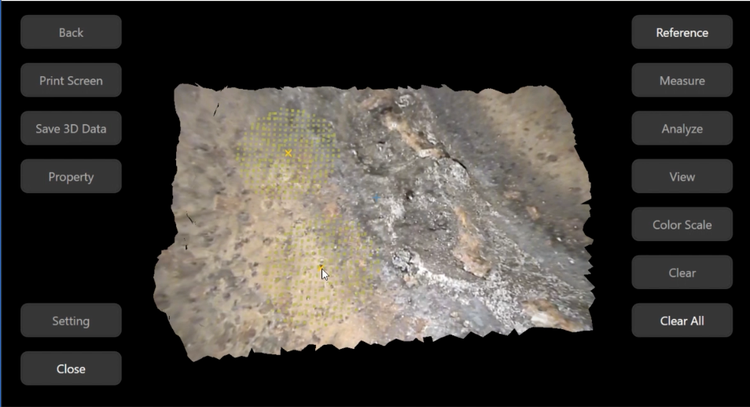

隆起样品的3D视图。

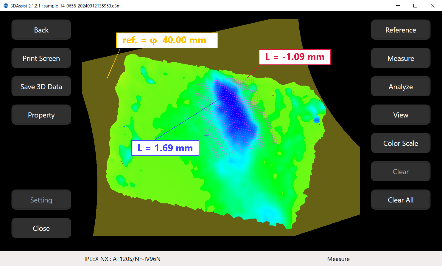

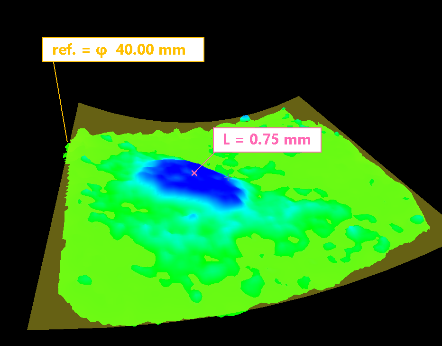

同一样品在点到曲面测量模式下的图像，使用了颜色渐变分析。您可以使用“颜色渐变”轻松了解较高和较深的区域，并使用点到曲面模式放置测量点。

全面的分析工具提升了报告质量

3DAssist软件提供各种分析工具，旨在显著提高报告质量。这些分析工具包括：

• 颜色渐变：表示相对于参考面的深度和高度
• 剖面分析：根据用户定义的平面显示横截面，突出显示3D模型上任何区域的粗糙度
• 最深/最高分析：显示感兴趣区域内的最深值和最高值

将这些定量性见解纳入检测报告，会使报告更清晰和更深入。

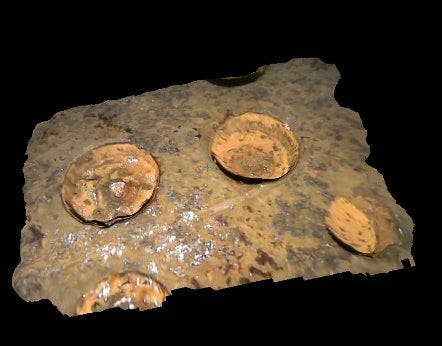

人工盲孔的3D视图。

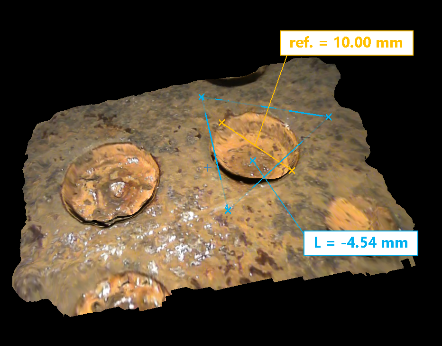

盲孔的3D视图，带深度测量值

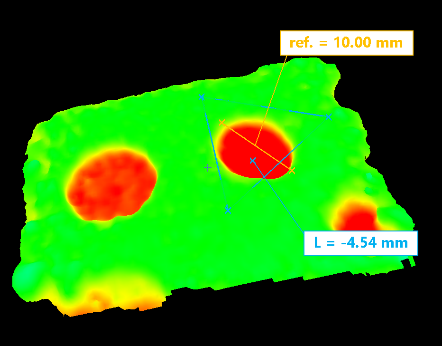

盲孔的3D视图，带深度测量值，有颜色渐变。

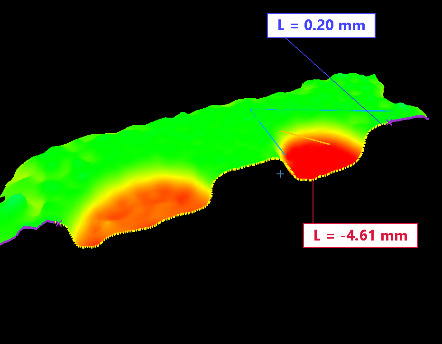

盲孔的横截面图。
