NDT SetupBuilder is a new PC-based software allowing to create inspection setup and visualize beam simulations. This software presents multiple features for easy, fast, and comprehensive inspection strategy elaboration that can directly be imported in the OmniScan MX2 and SX.
适用于超声波检测的NDT SetupBuilder软件
NDT SetupBuilder设计软件是我们自动化和半自动化超声检测（UT）解决方案套件中的关键组件。它使无损检测（NDT）专业人员能够大大缩短使用OmniScan MX2、SX、X3和X4探伤仪配置检测所需的时间。该软件通过确保检测配置符合相关检测规范，可有效减少潜在的设置失误。
- 主要优势特性
- 聚焦法则计算器
- 直观、性价比高的操作
- 3D工件、楔块和探头可视化
- 高效键盘快捷方式
- 无缝导入/导出至OmniScan SX探伤仪（使用配置文件5.2）
用户界面概述
NDT SetupBuilder软件的界面以两种主要栅格为中心：探头设置和组。这些栅格提供了探头、楔块、位置和声束参数的清晰概述。
还有一些界面支持楔块和探头定义以及参数验证。
楔块与探头管理
楔块菜单可让您访问 Evident 数据库中的楔块，包括长度、宽度和高度等详细尺寸。用户可通过顶视图、侧视图和端视图查看楔块。
同样，探头界面会显示Evident数据库中可用的探头及其相应参数。
高效远程与现场设置
借助NDT SetupBuilder，监督人员可在PC上直接定义检测方法并配置超声光束（声束）参数—无论是远程操作还是现场操作，均无需访问OmniScan设备。配置完成后，可将配置导出至 OmniScan MX2、SX、X3和X4， 从而缩短设置时间并减少操作失误。
复合式扫查功能
一次单组 复合式扫查 的覆盖面积与两次扇形扫查面积相似。NDT SetupBuilder软件支持复合式扫查声束，这是一种结合扇形束（扫查）和线性束（扫查）的混合策略（扫查模式）。
复合式扫查的优势
· 提高了检出率
· 更佳的覆盖效果，适用于较厚材料
· 更高的检测速度
· 更短的设置和校准时间
· 更快的数据分析

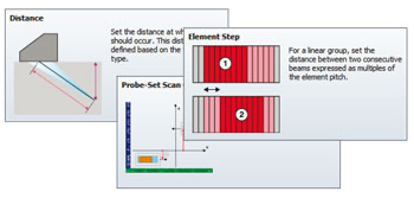

内置工具提示，可轻松导航
用户只需将鼠标悬停在界面元素（如选项卡、工具栏和对话框）上，即可查看工具提示。这些工具提示包含清晰的视觉元素和简洁的描述，即使经验不足的用户也能轻松使用软件。
基于声线跟踪的2D和3D可视化
声线跟踪视图以2D或3D图像形式说明工件、探头、楔块和组的信息。用户可以选择顶视图、侧视图和端视图，并在查看探头元件（晶片）信息时以交互方式配置参数。
超越声线跟踪：简化配置管理
所有在NDT SetupBuilder中创建的配置以及OmniScan MX2和SX所支持的配置，都可以.ondt设置文件的形式导出。不支持的组配置可导出为.law文件，使软件兼具聚焦法则计算器功能。
通过USB或SD卡导出配置，可直接导入至您的OmniScan设备。导入后只需简单校准，设备即可立即投入检测，无需额外的设置菜单。
功能摘要
- 将设置配置导出到OmniScan MX2和SX仪器（.ondt）
- 将聚焦法则导出为.law文件，适用于OmniScan MX2、SX、X3和X4
- 可配置的采集单元
- 支持平板、管材和棒材的几何形状
- 与PA线性、TOFD、UT及双矩阵兼容
- 支持扇形、线性、单声束及复合式扫查声束
- 自定义焊缝模板创建
- 用户定义的探头和楔块
- 扫查计划的报告
- 基于顶视图、侧视图、端视图和3D视图的声线跟踪
- 声束形成和近场信息
- 晶片停用功能支持
- 聚焦选项：真实深度和半声程
- 支持两种单位：公制和美制单位
