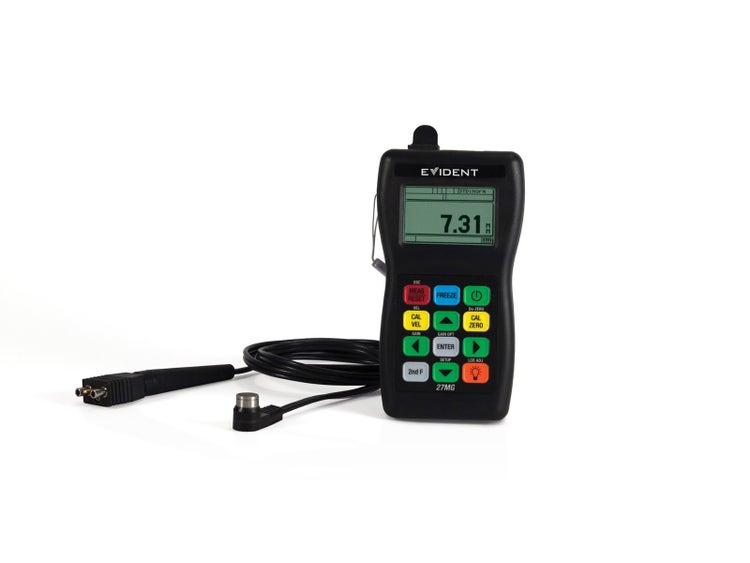

27MG超声测厚仪
27MG是一款初级超声测厚仪，设计用于从内部受到腐蚀或侵蚀的金属管道或工件的一侧进行准确的厚度测量。这款测厚仪轻巧耐用，设计符合人体工程学的要求，使用单手就可以方便地进行操作。
概述
其标准功能如下：可确保探头优化性能的自动探头识别、可提高热表面材料测量准确性的自动零位补偿、可改进声衰减性较强材料（如：铸造金属）的测量性能的增益调整、差值模式、高/低报警设置，以及以每秒钟20个测量值的速度获取最小或最大厚度值的最小值/最大值模式。
27MG的设计目的是帮助检测人员和维护工程师对那些内壁容易受到腐蚀的金属管道、箱罐、梁柱及结构管板的壁厚变化进行监控。超声测厚仪从被测材料的外侧发射声波，无需损坏工件，即可快速实施性价比很高的检测方案。
探头
27MG的标准配置带有经济实用的D7910双晶探头，用户使用这款探头可以完成许多基本腐蚀应用的测厚操作。Evident还备有种类齐全的双晶探头系列产品，可以对很薄、很厚的材料，或小直径管进行测量。与27MG兼容的Evident探头带有自动探头识别功能，可通过自动调用默认V声程校正的方式，优化探头的性能。

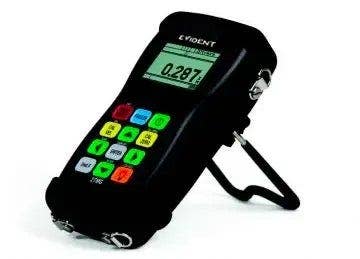

装有可选橡胶保护套的27MG，保护套上带有颈挂带和仪器支架
技术规格
| 测量 | 双晶探头测量模式 | 从激励脉冲后的精准延迟到第一个回波之间的时间间隔。 |
| 厚度范围 | 0.50 mm ～ 635 mm，取决于材料、探头类型、表面条件和温度。 | |
| 材料声速范围 | 0.508 mm/μs ～ 18.699 mm/μs | |
| 分辨率（可选） | 低分辨率：0.1 mm 标准分辨率：0.01 mm |
|
| 探头频率范围 | 2.25 MHz ～ 10 MHz（–3 dB） | |
| 一般规格 | 操作温度范围 | -10 °C ～ 50 °C |
| 键区 | 密封、以色彩区分功能的键区，带有触感及声音反馈。 | |
| 机壳 | 防撞击、防水、装有密封垫的机壳，机壳上的接口密封。设计符合IP65评级标准。 | |
| 外型尺寸（宽 × 高 × 厚） | 84.0 mm × 152.4 mm × 39.6 mm | |
| 重量 | 340 g | |
| 电源供应 | 3节AA碱性电池 | |
| 电池供电时间 | 电池供电时间一般为150小时；如使用背光，可连续供电30个小时。 | |
| 爆炸性气氛 | 通过了美军标准MIL-STD-810F 511.4程序1中规定的测试。 | |
| 标准 | 设计符合EN15317标准。 | |
| 报警模式 | 可配置高/低报警设定点，带有声音和视觉指示器。 | |
| 显示 | 显示保持/空白模式 | 测量完成后，屏幕上继续显示测到的数据，或显示为空白。 |
| 背光 | 场致发光背光，可以选择“开启”或者“自动开启”。 | |
| 接收器带宽 | 1 MHz ～ 18 MHz（–3 dB） | |
| 公制/英制模式 | 公制或英制单位 | |
| 显示语言 | 英语、法语、德语、西班牙语、意大利语、葡萄牙语、俄语、波兰语和瑞典语 |
标准套装
- 27MG数字式超声测厚仪
- 双晶探头
- AA碱性电池
- 试块和耦合剂
- 便携箱
- 手腕带
- 《用户手册》，存于CD盘上
- 《简易入门说明书》
- 测量功能：最小值/最大值模式、差值模式、增益调整冻结模式、自动探头识别和零位补偿
根据您所在地区的不同，标准套装件可能会有所不同。要了解详细情况，请联系您所在地的经销商。
可选购配件
- 2214E (U8880014)：5阶梯试块，英制单位
- 2214M (U8880016)：5阶梯试块，公制单位
- 27MG/RPC (U8780343)：橡胶保护套，带有颈挂带和仪器支架
欲查询有关支架、连接杆及耦合剂等其他配件的信息，请与Evident公司联系。
探头
具有自动探头识别功能的探头
27MG与Evident的可互换式双晶探头系列的所有产品兼容。这些探头的频率、直径及适应温度的能力各不相同，可满足几乎所有应用的要求。
| 探头 | 订购编号 | 频率（MHz） | 连接器 | 端部直径（mm） | 范围（钢）1（mm） | 温度范围2（ºC） | 线缆 | 订购编号 |
| D7910 | U8454038 | 5.0 | 直角 | 12.7 (0.500) |
1.00 ～ 254 | 0 ～ 50 | 密封 |
|
| D790 | U8450002 | 5.0 | 平直 | 11.00 (0.434) |
1.00 ～ 500.00 | -20 ～ 500 | 密封 |
|
| D790-SM | U8450009 | 平直 | LCMD-316-5B3 | U8800353 | ||||
| D790-RL | U8450007 | 直角 | LCLD-316-5G3 | U8800330 | ||||
| D790-SL | U8450008 | 平直 | LCLD-316-5H | U8800331 | ||||
| D791 | U8450010 | 5.0 | 直角 | 11.00 (0.434) |
1.00 ～ 500.00 | -20 ～ 500 | 密封 |
|
| D791-RM | U8450011 | 5.0 | 直角 | 11.00 (0.434) |
1.00 ～ 500.00 | -20 ～ 400 | LCMD-316-5C | U8800345 |
| D7912 | Q4530005 | 10.0 | 平直 | 7.5 (0.295) |
0.50 ～ 25.00 | 0 ～ 50 | 密封 |
|
| D7913 | Q4530006 | 10.0 | 直角 | 7.5 (0.295) |
0.50 ～ 25.00 | 0 ～ 50 | 密封 |
|
| D794 | U8450014 | 5.0 | 平直 | 7.20 (0.283) |
0.75 ～ 50.0 | 0 ～ 50 | 密封 |
|
| D797 | U8450016 | 直角 | 密封 |
|
||||
| D797-SM | U8450017 | 7.5 | 平直 | 8.90 | 0.71 ～ 50.00 | -20 ～ 150 | LCMD-316-5D | U8800355 |
| D7226 | U8454013 |
|
||||||
| D798-LF | U8450019 | 7.5 | 90° | 7.20 | 0.71 ～ 50.00 | -20 ～ 150 | ポテッド |
|
| D798 | U8450018 | 直角 | 密封 |
|
||||
| D798-SM | U8450020 | 5.0 | 平直 | 11.00 | 1.00～500.00 | -20～150 | LCMD-316-5J | U8800357 |
| D799 | U8450021 | 5.0 | 直角 | 11.00 (0.434) |
1.00 ～ 500.00 | -20 ～ 150 | 密封 |
|
1取决于材料、探头类型、表面条件和温度。整个范围可能需要增益调整。
2最高温度下，只可使用间歇接触方式进行检测。
3备有不锈钢线缆；要了解详细情况，请垂询Evident。
