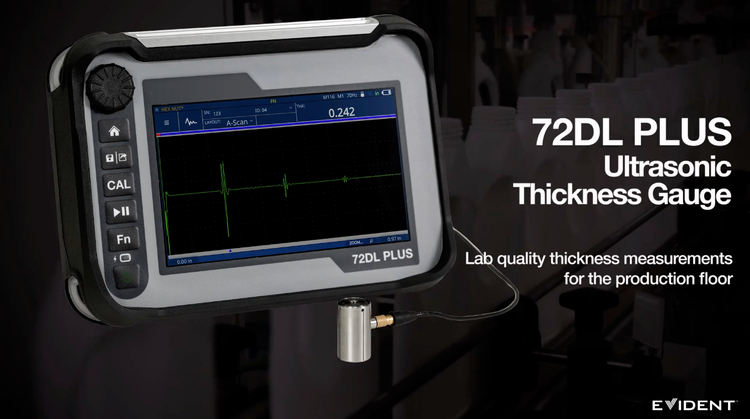

72DL PLUS超声测厚仪
72DL PLUS超声测厚仪小巧便携、易于使用，可以高速提供精确的厚度测量值。该测厚仪具备快速扫查、高级算法和我们有史以来最低的最小可测厚度的能力，可使您充满信心地测量超薄层的厚度，完成具有挑战性的应用。
72DL PLUS超声测厚仪 高速、高频、高精度测量
72DL PLUS超声测厚仪小巧便携、易于使用，可以高速提供精准的厚度测量值。该测厚仪具备快速扫查、高级算法和我们有史以来最低的最小可测厚度的能力，可使您充满信心地测量超薄层的厚度，完成具有挑战性的应用。
72DL PLUS测厚仪有标准频率和高频两种型号。高频型号可以测量超薄材料，包括多层油漆、塑料、金属和涂层，多层测量功能可以同时显示多达六个独立层的厚度。所有72DL PLUS型号都具有快速、准确测量厚度的功能。
- 数字滤波器有助于实现出色的信噪比，从而准确测量噪声材料（如玻璃纤维）的厚度
- 高分辨率触摸屏易于使用，可从不同角度观察
- PC机界面应用程序集成了工作流程、检测管理、报警和数据分析功能，以便您不断提高产品质量
72DL PLUS测厚仪功能一览
自信地控制厚度检测流程
我们的智能工具让精密超声厚度测量变得更简单，以便您可以更快、更有信心地进行设置、检测和分析。
- 宽大清晰的屏幕：在177.8毫米的高分辨率WVGA触摸屏上查看厚度测量值
- 多样化布局：A扫描、B扫描、A/B扫描、趋势图和放大图等测量布局提供了厚度变化的准确图像
- 检测指导：可在带有厚度测量位置（TML）的交互式工件图中快速查看检测的状态和质量
- 检测数据管理和分析：内部数据记录和PC机接口应用程序加速了检测数据的收集和审查速度
- 无线连接：支持Wi-Fi和Bluetooth，用于工业4.0实践
- 轻松设置应用：创建自定义应用，以减少常规厚度检测的设备设置时间
用户界面，简单直观；屏幕宽大，易于观察
- 视角宽广，在大多数环境条件下都具有出色的可视性
- 177.8毫米（7英寸）全彩触摸屏可以访问设置和测量布局
- 引导式配置，可以根据需要轻松更改设置
专为工业环境打造的精密超声测厚仪
- 设计符合IP65评级标准：防尘、防潮
- 通过了坠落测试（MIL-STD-810G），可避免测厚仪在坠落时受到损坏，从而减少了高成本维修的需求
- 可在-10°C至50°C的宽工作温度范围内进行可靠的测量
- 重量为2.1公斤，轻盈便携，适用于生产车间
- 通过触摸屏、主控键和调节旋钮可以轻松操控测厚仪
- 可用于室内、室外，可放在工作台面上使用，也可借助四点式胸挂带或肩挎带挂在身上使用
- 电池续航时间长达8小时
可测量多达6层的多层涂料、漆料、塑料和其他材料的厚度
多层测量功能可对多达六层的材料进行多层厚度测量。每层的测量设置，包括材料、声速、目标厚度范围和报警阈值，都可以通过配置工作流程和触摸屏控制轻松访问。
工作流程
简化的厚度数据收集和处理
所有型号的72DL PLUS测厚仪都提供内置数据记录功能，数据存储量高达2 GB，同时还提供方便的机载文件管理功能。
- 屏幕上的字母数字键盘，用于文件命名和编辑报告标题，以便组织工作
- 通过文件管理器菜单，可以轻松查看和编辑应用文件，查看和删除检测数据文件，并查看检测进度百分比；一旦确定了一个文件，就可以方便地调用这个文件
- 可以连接脚踏开关，无需用手就可以激活保存/发送数据功能
可为常规厚度测量轻松完成应用设置
对于检测简单或复杂工件的常规应用，可以在“我的应用”菜单中存储和调用设置，以简化设备设置的过程。这样一来，可减少每次检测前的手动选择和设置调整，提高了检测效率，增强了对测量质量的信心。

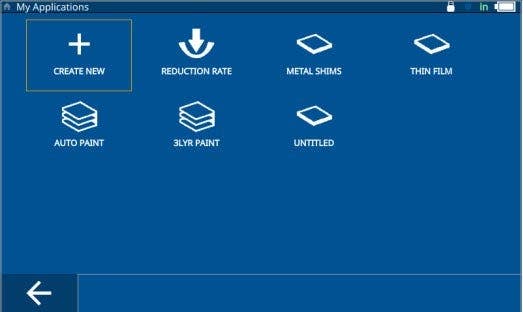

“我的应用”菜单可使您直接在测厚仪中轻松创建自定义应用：
- 单层、多层、阻隔层和缩减率的 预定义配置
- 菜单可指导您完成流程的每个步骤：从选择检测配置到设置探头、材料、报警和报警条件、测量模式和工件图
- 调用应用，简便易行：只需打开测厚仪，启动屏幕上就会显示“我的应用”菜单
为了增加灵活性，PC机接口应用程序也可用于创建应用，并将文件发送到生产车间或不同工厂中的不同测厚仪中。
采用标准化检测指导快速开展工作
通过交互式自定义模板，检测人员可以按照测厚仪上的标准化检测指导，更快、更轻松地完成工作。通过智能监控正在进行的厚度检测的质量和进度，监管人员可以更加放心地确保工作正确完成。
- 节省了培训检测人员的时间和资源：
- 一次性创建自定义工件图和设置，并将其推送到所有测厚仪；所有检测人员都遵循相同的流程，一致地评估工件的厚度
- 对厚度检测充满信心：了解您在每个需要厚度检测的位置捕获的数据；通过每个阶段的彩色编码检测点查看进度：测量前、当前厚度测量位置（TML）、测量后以及报警/信号丢失（LOS）
- 根据需要轻松重新进行厚度测量：通过报警/信号丢失（LOS）读数，快速识别出超出规格的测量值
借助多样化测量布局，跟踪和可视化厚度变化
所有型号的72DL PLUS测厚仪都包括5种测量布局，因此可以准确地跟踪和可视化被测材料的厚度变化。

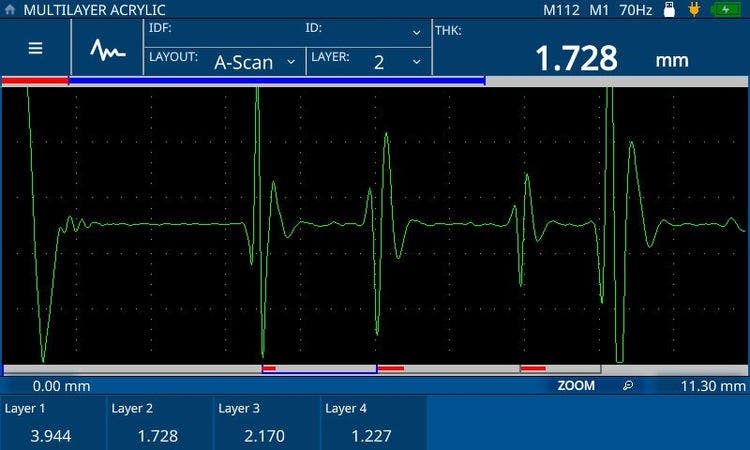

A扫描

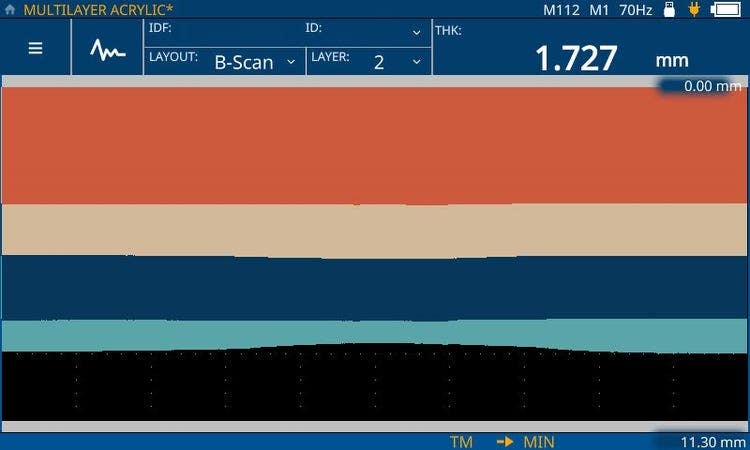

B扫描

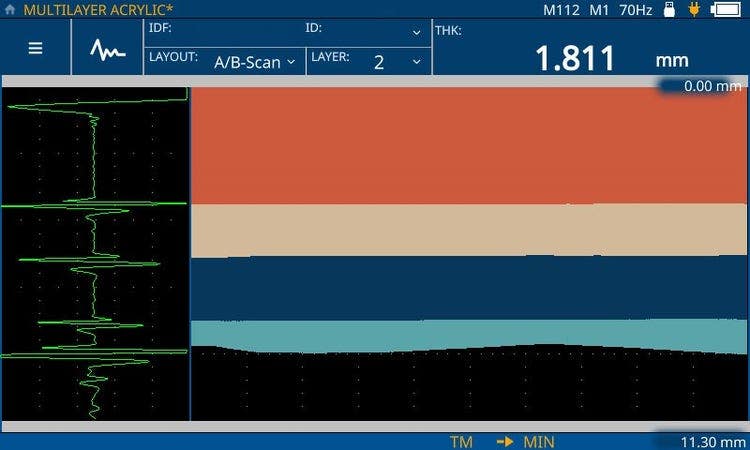

A/B扫描

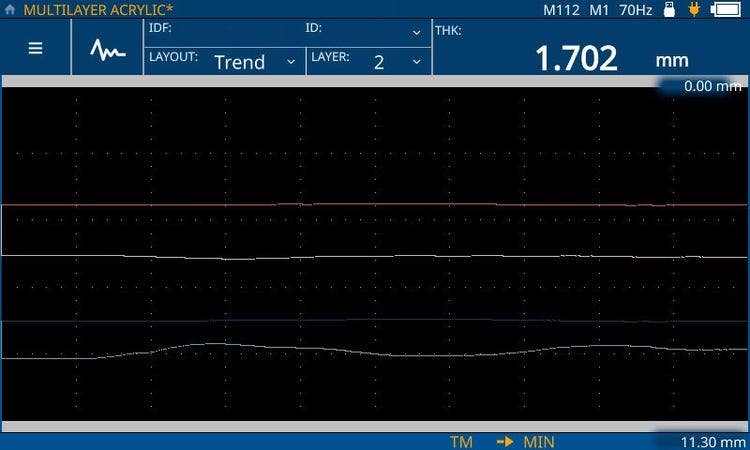

趋势图

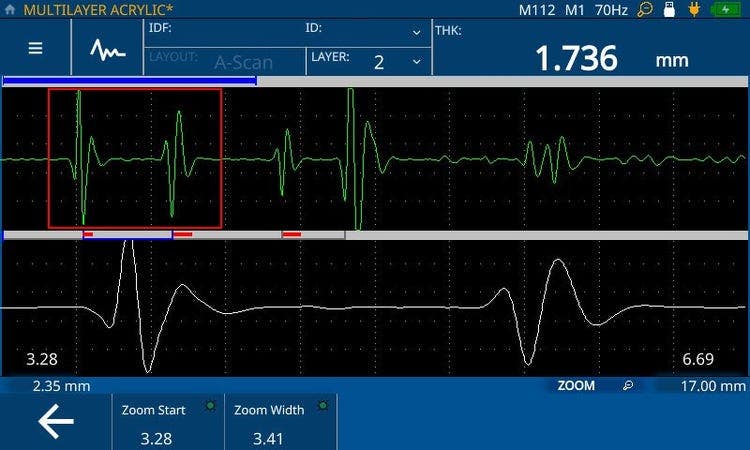

放大图
通过检测数据管理和分析提高产品质量

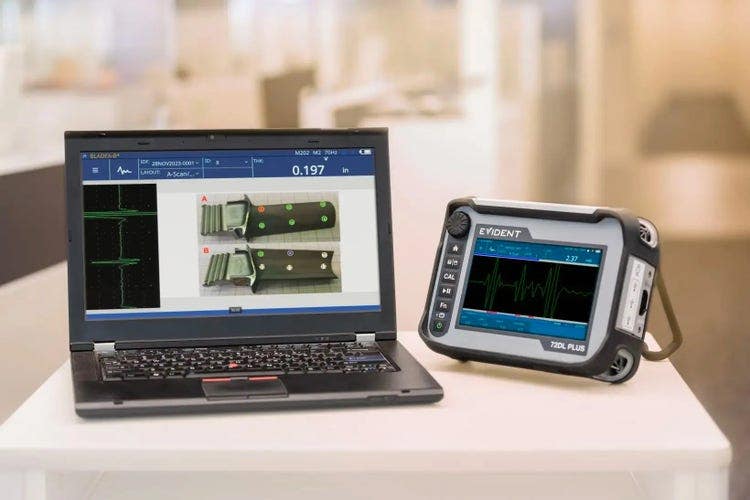

收集更多检测数据，更好地控制产品质量。PC机接口应用程序提供数据创建、管理、共享和分析工具，有助于生产车间根据数据做出决策。监控厚度趋势，发现质量问题并生成报告，以帮助保持产品质量的一致性并改进流程。
- 监测厚度趋势变化：通过统计、趋势线和直方图视图分析数据点
- 发现质量问题：在分析面板中查看某个工件或多个工件测量位置的历史记录
- 评估检测质量：在单一存储位置组织来自多个测厚仪的数据和应用文件
- 生成制造检测报告：使用可定制模板，以PDF格式生成单个组件或整条生产线的制造检测报告
- 快速、简单的数据记录：支持通过USB和Wi-Fi传输数据，以减少数据收集中的错误和偏差；数据可被导出到Excel以进行进一步分析
应用
适用于多种应用的快速准确厚度测量
72DL PLUS仪器可作为漆层测厚仪、涂层测厚仪或材料测厚仪使用。无论用于何种应用，这款测厚仪都能迅速提供堪比实验室质量、可靠的测量结果，从而可大幅提高生产车间的生产率和生产量。

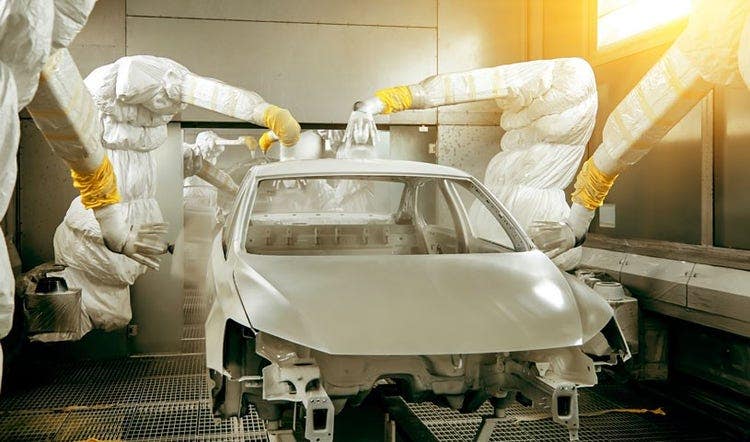

汽车工业

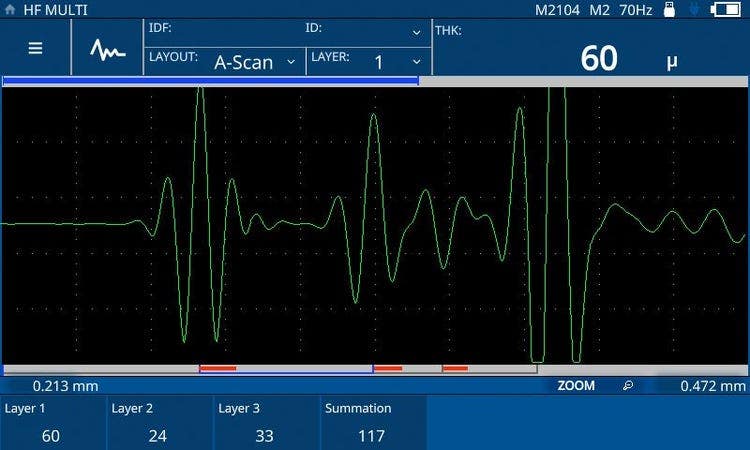

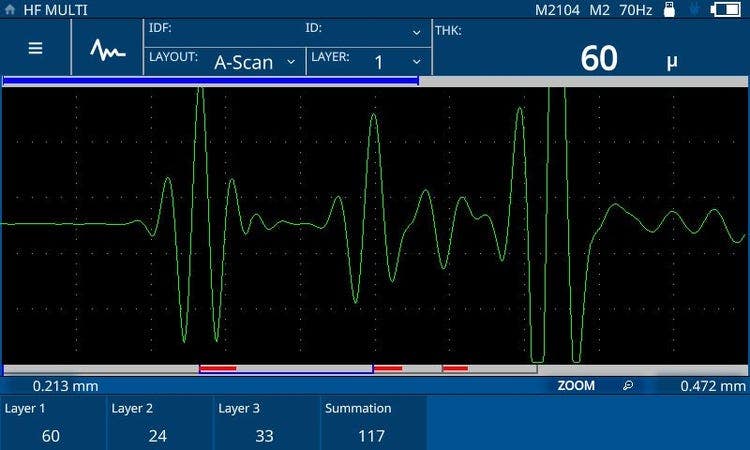

用于轿车和其他车辆的漆层测厚仪
- 精准的汽车漆层厚度测量
- 最多可测量6层漆层厚度
- 同时显示所有漆层厚度测量值

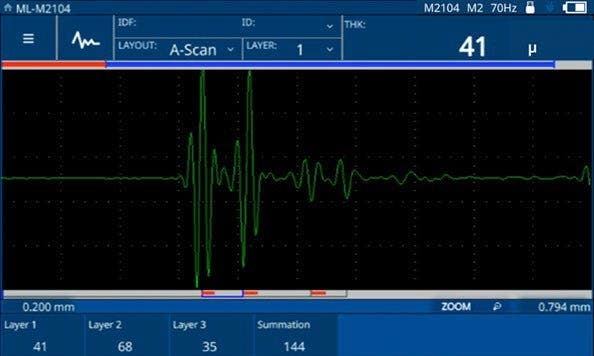

航空航天

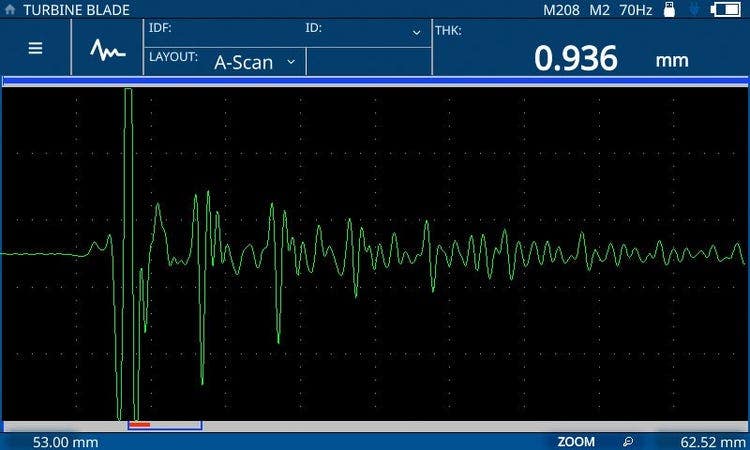

- 在涡轮叶片制造过程中进行快速测量
- 涡轮叶片的检测和维修
- 飞机窗的检测
- 航空航天行业的漆层和涂层
- 复合材料飞机上的单层和多层涂料厚度
- 测量复合材料飞机天线罩上的涂层
- 铝复合板的测量
一般制造工业
- 测量薄壁和小直径管
- 塑料和金属管

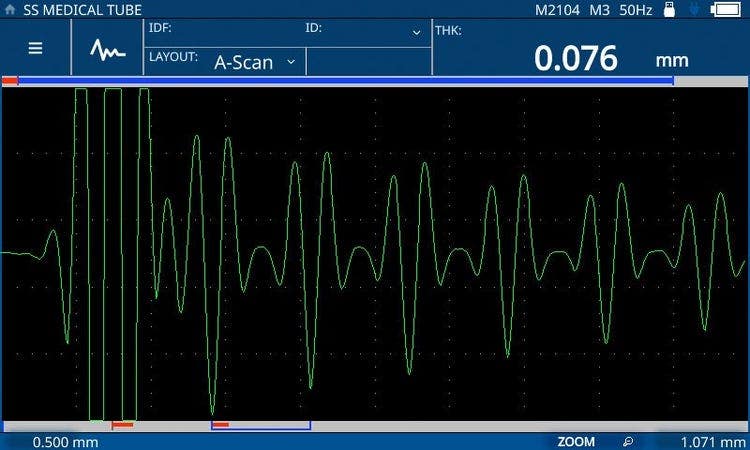

- 医用管和导管的壁厚
- 用于制造业的涂层测厚仪
- 单层和多层涂料厚度的测量
- 防水和防反射涂层
- 干膜厚度
- 厚膜和薄膜的厚度测量
- 用于制造业的塑料测厚仪
- 瓶子、托盘和箱罐的多层塑料厚度测量
- 多层塑料食品容器
- 用于制造业的材料测厚仪
- 多层材料测量
- 硅晶圆厚度
- 金属片和金属板的厚度
- 金箔厚度
- 胶带厚度
- 聚丙烯包装厚度
选择您的测厚仪
选择能满足您需要的测厚仪型号
可根据不同的应用选择具有多层测量功能的标准频率和高频率型号。
标准频率型号：使用频率范围在0.2到30 MHz的单晶探头高速进行可靠的厚度测量（2 kHz测量速度，A扫描的60 Hz显示刷新率）
高频率型号：包含标准频率型号的所有功能，此外，在测量超薄材料时，可支持高达125 MHz的探头频率
多层测量功能：同时显示最多6层测量值
标准频率型号
高频率型号
选择探头
72DL PLUS测厚仪与我们频率高达125 MHz的单晶超声探头相兼容：
- 频率范围在0.2–30 MHz的探头与标准频率和高频型号的测厚仪配套使用，可高速测量材料厚度，并快速提供测量结果
- 20–125 MHz的探头与高频率型号测厚仪配套使用，可测量超薄材料
技术规格
72DL PLUS测厚仪的技术规格
分辨率
