Magna-Mike 8600测厚仪
Magna-Mike 8600是一款利用简单的磁法对非铁性材料进行可靠且具有重复性厚度测量的便携式测厚仪。Magna-Mike仪器的操作非常简单。测量时，在被测材料的一侧按住或移动磁探头，在材料的另一侧放上或在容器里放入一个小目标钢珠（或目标圆盘、目标钢线）。探头的霍尔效应传感器测量探头端部到目标钢珠的距离。测量到的距离值被即刻作为厚度读数以容易辨读的大字体彩色数字形式显示在屏幕上。
Magna-Mike 8600
Magna-Mike 8600是一款利用简单的磁法对非铁性材料进行可靠且具有重复性厚度测量的便携式测厚仪。Magna-Mike仪器的操作非常简单。测量时，在被测材料的一侧按住或移动磁探头，在材料的另一侧放上或在容器里放入一个小目标钢珠（或目标圆盘、目标钢线）。探头的霍尔效应传感器测量探头端部到目标钢珠的距离。测量到的距离值被即刻作为厚度读数以容易辨读的大字体彩色数字形式显示在屏幕上。
新添特性
- 三种坚固耐用的新型探头设计：
--平直型、直角型和薄型关节式可更换防磨端
--标准型、凿尖型及加强型防磨端（仅用于86PR-1和86PR-2） - 更多的目标选择
--4.76毫米和6.35毫米的目标磁珠
--直径为1.14毫米和0.66毫米的目标钢线 - 更大的厚度测量范围，可达25.4毫米
- 更大的彩色VGA显示
- RS-232、USB和VGA输出
- 快速测量更新率：60 Hz
- 容量扩充了的字母数字式数据记录器
- 保存校准文件，并可调用所存储的校准文件
- 可将文件以.txt和CSV格式导出到microSD卡中
- 新配件套装（校准套装）
--标准范围，可达9.1毫米
--扩展范围，可达25.4毫米
--目标圆盘套装
--目标钢线套装
--薄型探头套装

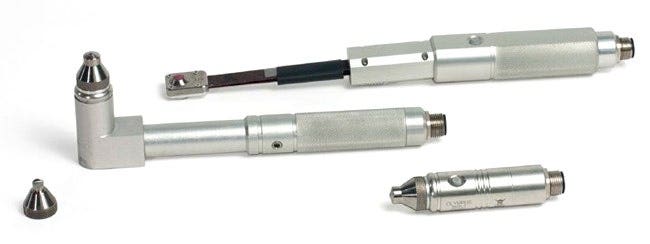

三种新探头设计
Magna-Mike测厚仪可以与平直型、直角型和薄型关节式磁性探头配套使用。86PR-1和86PR-2探头配有可替换防磨端，加强了探头的耐久性，降低了更换探头的费用。
可拆卸标准防磨端 86PR1-WC
可拆卸加强型防磨端 86PR1-EWC
可拆卸凿尖型防磨端 86PR1-CWC
86PR-3薄型 关节式探头
测量的厚度范围在0.001毫米到25.4毫米之间
Magna-Mike测厚仪提供了更多的目标选项，以加强仪器的测量性能。
| 目标 | 最小厚度 | 最大厚度 | 精度 | |
| 基本校准 | 多点校准 | |||
| 86PR-1和86PR-2 | ||||
| 1.58毫米钢珠（80TB1） | 0.001毫米 | 2.03毫米 | 4% | 3% |
| 3.17毫米钢珠（80TB2） | 0.001毫米 | 6.1毫米 | 4% | 2% |
| 4.76毫米钢珠（80TB3） | 0.001毫米 | 9.1毫米 | 3% | 1% |
| 6.35毫米钢珠（80TB4） | 0.001毫米 | 9.1毫米 | 3% | 1% |
| 4.76毫米磁珠（86TBM3） | 4.06毫米 | 19.05毫米 | 3% | 1% |
| 16.35毫米磁珠（86TBM4） | 4.06毫米 | 25.4毫米 | 3% | 1% |
| 12.7毫米平沿圆盘（80TD1） | 0.001毫米 | 9.1毫米 | 3% | 2% |
| 6.35毫米V型沿圆盘（80TD2） | 0.001毫米 | 6.0毫米 | 3% | 2% |
| 1.14毫米直径钢线（86TW1） | 0.001毫米 | 12.7毫米 | 3% | 2% |
| 0.66毫米直径钢线（86TW2） | 0.001毫米 | 6.1毫米 | ||
| 新型86PR-3薄型关节式探头 | ||||
| 1.58毫米钢珠（80TB1） | 2.0毫米 | 4% | 3% | |
| 3.17毫米钢珠（80TB2） | 4.1毫米 | 4% | 2% | |
| 0.66毫米直径钢线（86TW2） | 4.1毫米 | 3% | 2% | |
注意：86PR-1和86PR-2探头的测量公差 = [（精度 × 厚度） + 0.003毫米]；86PR-3探头的测量公差 = [（精度 × 厚度） + 0.025毫米）]
内置字母数字式数据记录器
Magna-Mike仪器配备一个基于文件的扩展型字母数字式数据记录器，用于方便地存储和传输厚度读数。
数据记录器可以下述4种标准文件格式存储厚度读数：增量型、序列型、带自定义点的序列型，及两维栅格型。
- 可使用WINXL直接将数据以单独发送形式或文件发送形式传送到Excel电子数据表中
- 将数据发送到其它SPC程序中
- USB和RS-232两个输出
- 将文件以.txt格式或CSV格式导出到可插拔microSD卡中
- 创建机载报告
直接与Excel电子数据表连接
Magna-Mike 8600仪器带有RS-232和USB输出，可将数据直接从仪器传送到Excel电子数据表中。内置WINXL接口程序可以单独发送形式或文件发送形式传送厚度读数。
WINXL接口程序
技术规格
- 86PR-1 (U8470020)：标准探头，其中包括
86PRS1 (U8771043)：由两部分组合而成的探头架。 - 86PR-2 (U8470028)：直角型探头，其中包括
86PRS (U8771044)：由两部分组合而成的直角探头架。 - 86PR-3s (Q7800004)：薄型探头，其中包括
86PRS3 (Q7800006)：由两部分组合而成的薄型探头架。 - 86PC (U8801410)：用于86PR-1和86PR-2的探头线缆。
- WinXL (U8774010)：连接Excel的接口程序。
| 一般规格 | 外型尺寸 | 236 mm × 167 mm × 70 mm |
| 重量 | 1.68公斤，包括锂离子电池 | |
| 键区 | 英文、日文、中文、国际符号 | |
| 语言 | 英语、西班牙语、法语、德语、日语、汉语、葡萄牙语、瑞典语、挪威语、荷兰语、波兰语、俄语、匈牙利语、捷克语及意大利语 | |
| 数据存储 | 机载2 GB microSD卡和可插拔的2 GB microSD卡 | |
| 电池供电时间（可选） | 16小时（锂离子） | |
| 电源要求 | AC输电干线电源：100 VAC ～ 120 VAC、200 VAC ～ 240 VAC | |
| 显示器类型 | 全色VGA（640 × 480像素）透反彩色LCD | |
| 显示屏尺寸（宽 × 高，对角线） | 117毫米 × 89毫米，146毫米 （5.76 in.） |
|
| 最小/最大采集模式 | 以60 Hz测量速率进行采集 | |
| 显示更新率 | 4 Hz、8 Hz、16 Hz及20 Hz | |
| 报警 | 高报警和低报警 | |
| 分辨率 | 0.1 mm、0.01 mm、0.001 mm（取决于厚度范围） | |
| 数据记录器 | 基于文件的内置字母数字数据记录器 | |
| 探头 | 86PR-1 | 标准平直型探头，长82.30毫米，直径为18.62毫米。 |
| 86PR-2 | 头部为直角的探头，58.84毫米 × 18.62毫米，长度为178.57毫米。 | |
| 86PR-3 | 薄型关节式探头，长度为241.3毫米。 | |
| 环境测试 | 振动测试 | 通过了美军标准MIL-STD-810G方法514.6程序I中规定的测试。 |
| 坠落测试 | 通过了美军标准MIL-STD-810G方法516.6程序IV中规定的测试。 | |
| 撞击测试 | 通过了美军标准MIL-STD-810G方法516.6中规定的测试。 | |
| 设计符合IP67标准 | 是 | |
| 输入/输出 | USB | USB 2.0外围设备端口 |
| RS-232 | 有 | |
| 存储卡 | 最大容量：2 GB可插拔microSD存储卡 | |
| 视频输出 | VGA输出标准 | |
| 脚踏开关（可选） | 可编程（保存、发送、测量或快速校准） | |
| 工作温度 | -10 °C ～ 50 °C |
可从下列项目中选择一种：
- 86ACC-KIT (U8771068)：标准校准套装，
86ACC-ER-KIT (U8771069)：扩展范围的校准套装，或者
86ACC-PR3-KIT (Q7800005)：薄型校准套装。 - EP-MCA：外接电源，带充电器。
- 8600-MAN-CD (U8778535)：存有说明手册的CD盘（所有语言）。
- 600-TC (U8780294)：塑料便携箱
- 可从下列项目中选择一种：
- 600-C-RS232-5 (U8780299)：RS-232线缆
- EPLTC-C-USB-A-6 (U8840031)：USB线缆
标准套装件会根据用户所在地区的不同而有所不同。要了解详细情况，请与您所在地的经销商联系。
选购配件
- 86PR-3 (Q7800004)：薄型关节式探头
- 600-C-VGA-5 (U8780298)：VGA输出线缆
- 600-BAT-L-3 (U8051431)：充电锂离子电池
- 85FSW (U8780127)：远程脚踏开关
- 86PR-2 (U8470028)：直角型探头
- 86PRS2 (U8771044)：用于86PR-2的由两部分组合而成的探头架
- 86PCC (U8780323)：用于86PR-1和86PR-2的盘绕线缆
- 86PR1-WC (U8780324)：用于86PR-1和86PR-2探头的可更换防磨端
- 86PR1-CWC (U8780326)：用于86PR-1和86PR-2探头的凿尖型防磨端
- 86PR1-EWC (U8780344)：用于86PR-1和86PR-2探头的加强型防磨端
- 80TB1 (U8771030)：目标钢珠，1.58毫米
- 80TB2 (U8771031)：目标钢珠，3.17毫米
- 80TB3 (U8771032)：目标钢珠，4.76毫米
- 80TB4 (U8771022)：目标钢珠，6.35毫米
- 80TD1 (U8771034)：目标圆盘，平沿
- 80TD2 (U8771035)：目标圆盘，V型沿
- 86TBM3 (U8771039)：目标磁珠，4.76毫米
- 86TBM4 (U8771040)：目标磁珠，6.35毫米
- 86TW1 (U8771041)：目标钢线，1.14毫米
- 86ACC-ER-KIT (U8771069)：扩展校准套装
- 86ACC-W-KIT (U8771070)：目标钢线校准套装
- 86ACC-D-KIT (U8771071)：目标圆盘校准套装
- 86ACC-PR3-KIT (Q7800005)：薄型探头校准套装
- 80CAL-NIS (U8771011)：可追溯到NIST的标准校准试块（一套6个）
*所有技术规格会随时更改，恕不通知。
应用
用于非铁性材料的霍尔效应测厚仪
Magna-Mike 8600霍尔效应测厚仪使用简单的磁性法对塑料瓶、包装和其他非铁性材料进行可靠的、可重复的测量。

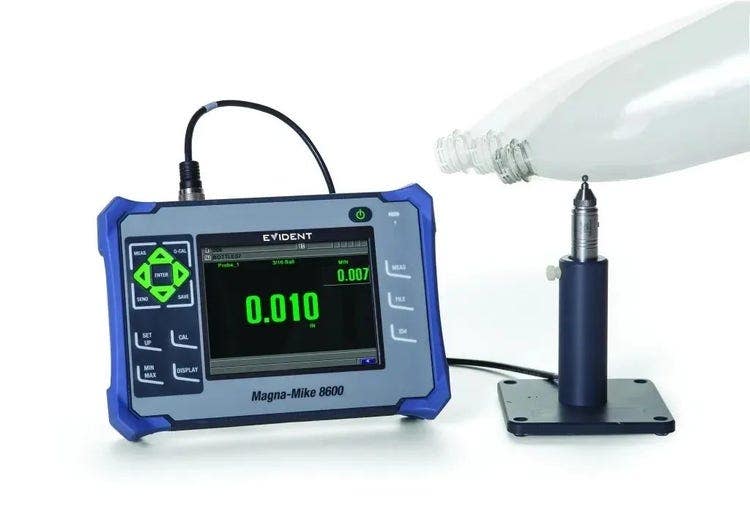

包装和塑料瓶/玻璃瓶
Magna-Mike 8600测厚仪可测量用于各行各业的包装和塑料/玻璃容器的厚度。只需将小的目标钢珠投入容器内即可。贴附于容器外侧的磁探头会吸引目标钢珠。探头在容器外表面或关键的圆角处移动时，小钢珠会随着探头而移动。在最小模式下，测厚仪会持续显示当前厚度值和最小厚度值。
相关内容：
玻璃材料的厚度测量
金属罐、容器和外壳的壁厚测量
吹塑工业中的壁厚测量
汽车
Magna-Mike 8600测厚仪在与标准探头、两个目标圆盘中的一个圆盘，及一个可替换凿尖型防磨端配套使用时，可以非常好地适用于大多数汽车撕裂接缝的检测应用，因为这类测量需要在细小的通道或凹槽中进行。
相关内容：
汽车安全气囊盖撕裂缝厚度测量
航空航天
Magna-Mike 8600测厚仪已被成功地应用于航空航天领域的质量控制程序中，对由复合材料及非铁性材料制成的航空航天器的各个部件进行测量。目标钢线可被插入到涡轮叶片的冷却孔中，而较大的磁性目标钢珠可用于测量厚达25.4 mm的喷气式引擎的部件。

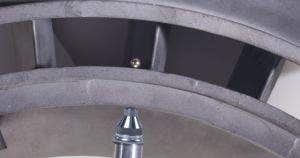

对24.1 mm的航天器铸件进行测量

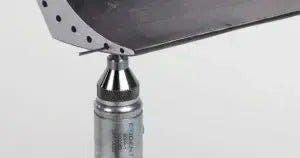

使用目标钢线对涡轮叶片进行测量
相关内容
航空航天复合材料的厚度测量
其它应用
Magna-Mike 8600测量仪可测量各种各样应用中的塑料容器和其他非铁性材料的厚度，包括塑料管、橡胶管、橡胶板、蜡模和非铁性铸件。
相关内容
塑料管道的壁厚测量
铝和非铁性铸件的超声检测
精密铸件蜡模的厚度测量
橡胶管和管材的厚度测量
橡胶板和橡胶涂层的厚度测量
资源库
视频
使用圆盘目标校准 Magna-Mike 8600 测厚仪
