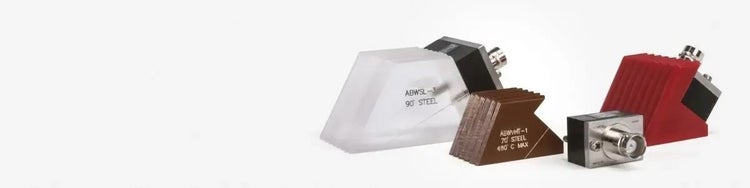

AWS探头和楔块符合美国焊接协会的结构焊接规范对用于焊缝检测的角度声束组件提出的具体要求。
优势特性
- 探头和楔块符合或超过AWS规范D1.1部分中规定的规格要求
- 蜗牛形楔块采用行业公认的孔距
- 拴式螺钉随探头附送
- Accupath型楔块上标有5条格线，有助于确定声束出射点的位置
AWS探头
| 标称 晶片尺寸 |
频率 | 探头 工件编号* |
蜗牛形楔块 工件编号* |
Accupath楔块 工件编号* |
|
| 英寸 | MHz | ACCUSCAN | CENTRASCAN | ||
| 0.625 × 0.625 | 2.25 | A430S-SB | C430-SB | ABWS-8 -X° | ABWS-6-X° |
| 0.625 × 0.75 | 2.25 | A431S-SB | C431-SB | ABWS-8 -X° | ABWS-6-X° |
| 0.75 × 0.75 | 2.25 | A432S-SB | C432-SB | ABWS-8 -X° | ABWS-6-X° |
* 提供可在钢中得到标准45°、60°、70°折射横波角度的楔块。请在订购时说明。
蜗牛形楔块
| 蜗牛形楔块尺寸* （英寸） |
||||
| （A） | （B） | （C） | （D） | |
| 45° | 2.15 | 0.62 | 1.78 | 1.25 |
| 60° | 1.91 | 0.65 | 1.81 | 1.25 |
| 70° | 2.17 | 0.67 | 1.92 | 1.25 |
*螺钉之间的距离（中心到中心）为1.00"。
Accupath楔块
| Accupath楔块尺寸* （英寸） |
||||
| （A） | （B） | （C） | （D） | |
| 45° | 1.50 | 0.90 | 1.96 | 1.50 |
| 60° | 1.68 | 0.79 | 2.05 | 1.50 |
| 70° | 1.66 | 0.96 | 2.20 | 1.50 |
*螺钉之间的距离（中心到中心）为1.062"。
