Automatisiertes Sortieren von Legierungen (Edelstahl und andere spezielle Legierungen)
Das FOX-IQ System für eine automatisierte online RFA
Inhalt
Stangen, Stäbe und Rohre
Qualitätskontrolle bei hohem Durchsatz
Pass/Fail-Modus
Analytischer Modus
Hersteller von Stangen und Rohren verarbeiten unterschiedlichste Metalle und Legierungen auf der Produktionsstraße. Um Materialverwechselungen zu vermeiden und die Kundenanforderungen zu erfüllen, vergleichen Hersteller ihre Produkte mit zulässigen Legierungsspezifikationen. Insbesondere in der Luft- und Raumfahrt-, Erdöl- und Nuklearindustrie können die Folgen der Verarbeitung oder Herstellung mit falschen Legierungsmaterialien schwerwiegend sein, was zu Produktversagen bis hin zum Verlust des Geschäfts führen kann. Bei hohen Produktionsvolumen wird eine schnelle zerstörungsfreie Methode benötigt, die eine 100-prozentige positive Materialidentifikation bietet.
Das von Olympus entwickelte FOX-IQ RFA-System für werkseitige online Analysen führt automatisch online Analysen mit 100-prozentiger Verfahrenskontrolle bei hohem Durchsatz aus. Die Röntgenfluoreszenzanalyse (RFA) ist eine bewährte Technik, mit der Legierungen und chemische Zusammensetzungen schnell und zerstörungsfrei überprüft werden können. Jedes FOX-IQ System liefert schnelle und genaue Legierungsidentifikationen, Pass/Fail-Ergebnisse und chemische Zusammensetzungen mit automatisierter Verknüpfung zur Berichtserstellung im Rahmen der Qualitätskontrolle und Qualitätssicherung. Das System ist für eine einfache Integration in bereits existierende oder neue SPS-gesteuerten Verfahren ausgelegt, und flexibel genug, um mit komplexen benutzerdefinierten Programmen zu funktionieren.

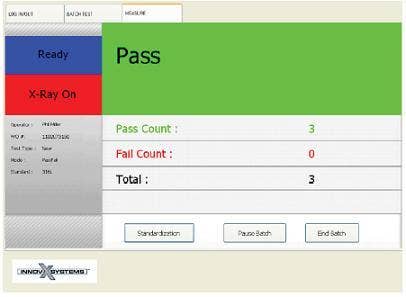

Das FOX-IQ System wird über einen PC für industrielle Zwecke mit Start/Stopp-Befehl, Datenerfassung, Entscheidungsfindung und Kommunikation mit externen Geräten gesteuert. Die leistungsstarke benutzerfreundliche Software des FOX-IQ Systems ist speziell auf die Herstellung von Stangen und Rohren zugeschnitten. Zu den Funktionen gehören automatische Testwiederholung, Zugriff auf mehreren Ebenen und intuitive Touchscreen-Benutzeroberfläche. Dieses CE-konforme System wurde für einen durchgehenden Betrieb in industrieller Umgebung gebaut. Dank des kompakten Designs passt es praktisch in alle bestehenden Anlagen.
FOX-IQ Betriebsmodi
Der Pass/Fail-Modus ist für die Legierungssortierung mit hohem Durchsatz und die Qualitätskontrolle gedacht. Beim Sortieren wird das Prüfteil mit einer vom Prüfer ausgewählten Vorgabe verglichen. Innerhalb von 2 bis 3 Sekunden wird ein PASS- oder FAIL-Ergebnis ausgestellt.
Das System verfügt über eine Standard-Referenzbibliothek mit häufigen Legierungssignaturen. Es können bis zu weitere 300 Legierungen in einem einminütigen Eingabeverfahren hinzugefügt werden. Nach dem Hinzufügen einer neuen Signatur benötigt das Gerät keine neue Kalibrierung.
Im Analysemodus wird anhand des Fundamentalparameter-Algorithmus (FP) die chemische Zusammensetzung analysiert. Die FP-Methode ist ideal für die Analyse von firmenspezifischen oder seltenen Legierungen, wenn die chemische Zusammensetzung im Hinblick auf Begleitelemente oder während der Verarbeitung überwacht werden muss. Im Analysemodus kann unbekanntes Material in ca. 5 Sekunden identifiziert werden, wobei die Präzision mit längeren Messzeiten steigt.
FOX-IQ Leistung
Prüfergebnisse - 316/316Ti auf der Fertigungsstraße
| Ausgewählte Materialien | Analysierte Materialien | Ergebnis | |
| 1380 | 316Ti | 316L | FAIL |
| 1381 | 316Ti | 316L | FAIL |
| 1382 | 316Ti | 316L | FAIL |
| 1383 | 316Ti | 316L | FAIL |
| 1384 | 316Ti | 316L | FAIL |
| 1385 | 316Ti | 316L | FAIL |
| 1386 | 316Ti | 316L | FAIL |
| 1387 | 316Ti | 316L | FAIL |
| 1388 | 316Ti | 316L | FAIL |
| 1389 | 316Ti | 316L | FAIL |
| 1390 | 316Ti | 316Ti | PASS |
| 1391 | 316Ti | 316Ti | PASS |
| 1392 | 316Ti | 316Ti | PASS |
| 1393 | 316Ti | 316Ti | PASS |
| 1394 | 316Ti | 316Ti | PASS |
| 1395 | 316Ti | 316Ti | PASS |
| 1396 | 316Ti | 316Ti | PASS |
| 1397 | 316Ti | 316Ti | PASS |
| 1398 | 316Ti | 316Ti | PASS |
| 1399 | 316Ti | 316Ti | PASS |
| 3-sekündige Analyse. 10/10 - PASS-Ergebnisse mit Ti 0/10 - PASS-Ergebnisse ohne Ti |
|||
| Ausgewählte Materialien | Analysierte Materialien | Ergebnis | |
| 1340 | 316L | 316L | PASS |
| 1341 | 316L | 316L | PASS |
| 1342 | 316L | 316L | PASS |
| 1343 | 316L | 316L | PASS |
| 1344 | 316L | 316L | PASS |
| 1345 | 316L | 316L | PASS |
| 1346 | 316L | 316L | PASS |
| 1347 | 316L | 316L | PASS |
| 1348 | 316L | 316L | PASS |
| 1349 | 316L | 316L | PASS |
| 1350 | 316L | 316Ti | FAIL |
| 1351 | 316L | 316Ti | FAIL |
| 1352 | 316L | 316Ti | FAIL |
| 1353 | 316L | 316Ti | FAIL |
| 1354 | 316L | 316Ti | FAIL |
| 1355 | 316L | 316Ti | FAIL |
| 1356 | 316L | 316Ti | FAIL |
| 1357 | 316L | 316Ti | FAIL |
| 1358 | 316L | 316Ti | FAIL |
| 1359 | 316L | 316Ti | FAIL |
| 3-sekündige Analyse. 10/10 - 10/10 - PASS-Ergebnisse mit Ti 0/10 - PASS-Ergebnisse ohne Ti |
|||
Sehr schnelle wiederholbare chemische Analyse nach 4-sekündiger Messzeit.
(mm)
Konzentration in %.
Das System verwendet ein Normalisierungsverfahren, womit es weniger empfindlich
auf kleine Veränderungen reagiert.
(~1 cm - 2 cm)
Zusammenfassung
Das FOX-IQ System für online Analysen von Rohren und Stäben hat sich als geeignet erwiesen, Proben im Pass/Fail-Modus und Analysemodus genau zu analysieren. Anhand einer schnellen, zuverlässigen und zerstörungsfreien Legierungsanalyse liefert das FOX-IQ System genaue Ergebnisse nach nur 5 Sekunden oder weniger, wodurch die Herstellung von Rohren und Stangen auf einer Produktionsstraße mit hohem Durchsatz erheblich beeinflusst wird.
Ähnliche Produkte

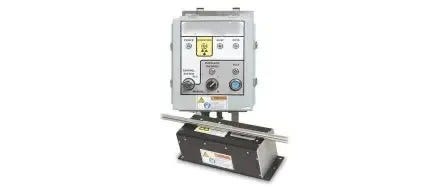

FOX-IQ Prozess- und Inline-RFA-System
Das FOX-IQ Prozess- und Inline-RFA-System misst auf der Produktionsstraße automatisch Elemente von Calcium bis Uran. Es ist für Dauerbetrieb in der Industrieumgebung, zur Maximierung der Verfahren und für erhöhte Produktivität und Qualitätsverbesserung konzipiert. Es wird für Metalle, Legierungen und Flüssigkeiten eingesetzt. Einfach zu installierendes System, geringe Betriebskosten.

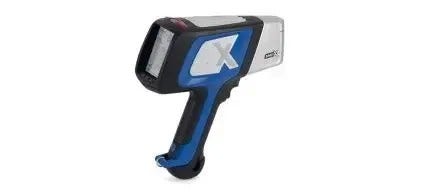

DELTA Element
