Process Pipe Stress Corrosion Cracking Inspection
Als eine von mehreren Wirbelstrom-Array-Lösungen bietet Olympus einen neu entwickelten Prüfsatz zur Spannungsrissprüfung von Rohren an.
Obwohl die Ergebnisse vergleichbar sind, ist die ECA-Technologie (ECA für Eddy Current Array) nicht mehr so zeitaufwändig und die Laborarbeit geringer als mit dem Eindring- oder Magnetpulververfahren. Mit der ECA-Prüfung entfallen teure und komplizierte Verfahren, wie die Entfernung von Anstrich und Beschichtungen.

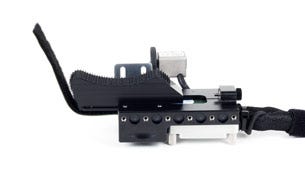

Die neue, vielseitige ECA-Sonde mit austauschbaren Vorlaufkeilen eignet sich für viele Rohrdurchmesser.
Mit dem neuen, kontinuierlichen Modus werden Ergebnisse in Echtzeit in einem konstanten Ergebnissfluss angezeigt.
Leistungsmerkmale
- Effiziente Prüfung von magnetischen und nicht magnetischen Metallegierungen
- Fehlerindikationen werden in alle Richtungen in nur einem Prüfvorgang ermittelt
- Entfernen von Anstrich entfällt und durch weniger Arbeitsschritte wird Zeit eingespart
- Sonde mit 32 Spulen deckt einen großen Prüfbereich
- Fähigkeit zur Einschätzung der Tiefenlage des Defekts
- Im kontinuierlichen Prüfmodus werden ununterbrochen Darstellungen angezeigt
- Darstellung und Archivierung
- Einstellbare Empfindlichkeit und Analyse nach der Prüfung
- Umweltfreundliche Prüfmethode (ohne Chemikalien)
Die Wirbelstrom-Array-Technologie als Alternative zu herkömmlichen Methoden der ZfP
Mit Eindringverfahren ermittelte Fehlerindikationen mit rotem Farbmittel

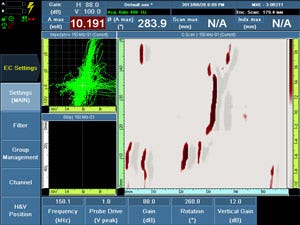

Fehlerindikationen mit Wirbelstrom-Array und die Farbpalette mit roter Färbung (patentrechtlich geschützt)
Prüfsatz für Rohre
Der Prüfsatz für Rohre enthält 15 Vorlaufkeile für Rohre mit einem Durchmesser von 33,4 mm und größer.
An die Geometrie des Prüfteils anpassbar
Wenn sich die Form des Prüfteils ändert, passen sich Olympus-Vorlaufkeile an.
------
Verwendete Produkte

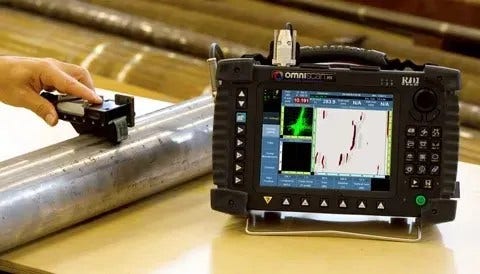

OmniScan MX ECA/ECT Prüfgeräte
Diese Geräte werden für Prüfungen mit Wirbelstrom-Array verwendet. Die Prüfkonfiguration unterstützt 32 Prüfspulen (bis 64 mit externem Multiplexer), im Brücken- oder Sender-Empfängermodus. Die Betriebsfrequenz reicht von 20 Hz bis 6 MHz, mit der Möglichkeit, mehrere Frequenzen im selben Prüfgang zu benutzen.
