OmniScan MX Wirbelstrom-Array-Prüfgerät
Mit tausenden Geräten im weltweiten Einsatz, hat sich das OmniScan MX Prüfgerät als praxiserprobtes, zuverlässiges und robustes Gerät bei rauen und anspruchsvollen Prüfbedingungen bewährt. Das kompakte und leichte Gerät gewährleistet mit seinen beiden Lithium-Ionen-Akkus bis zu 6 Stunden Betriebsdauer, ob manuell oder halbautomatisch betrieben.

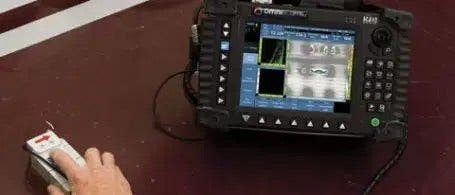

OmniScan MX ECA/ECT
Überblick
OmniScan MX
Ein praxiserprobtes, zuverlässiges Prüfgerät
Mit tausenden Geräten im weltweiten Einsatz, hat sich das OmniScan MX Prüfgerät als praxiserprobtes, zuverlässiges und robustes Gerät bei rauen und anspruchsvollen Prüfbedingungen bewährt. Das kompakte und leichte Gerät gewährleistet mit seinen beiden Lithium-Ionen-Akkus bis zu 6 Stunden Betriebsdauer, ob manuell oder halbautomatisch betrieben.

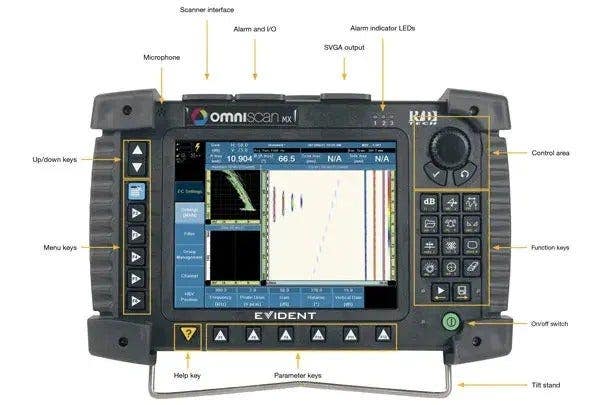

Mit dem gut ablesbaren 213 mm (8,4 Zoll) Echtzeit-Farbdisplay des OmniScan MX können Fehler und Details unter allen Lichtbedingungen erkannt werden. Die Analyse und Prüfung werden erleichtert, da Sie uneingeschränkt durch die unkomplizierte und intuitive Benutzeroberfläche mit Drehknopf und Funktionstasten oder angeschlossener USB-Maus navigieren können..

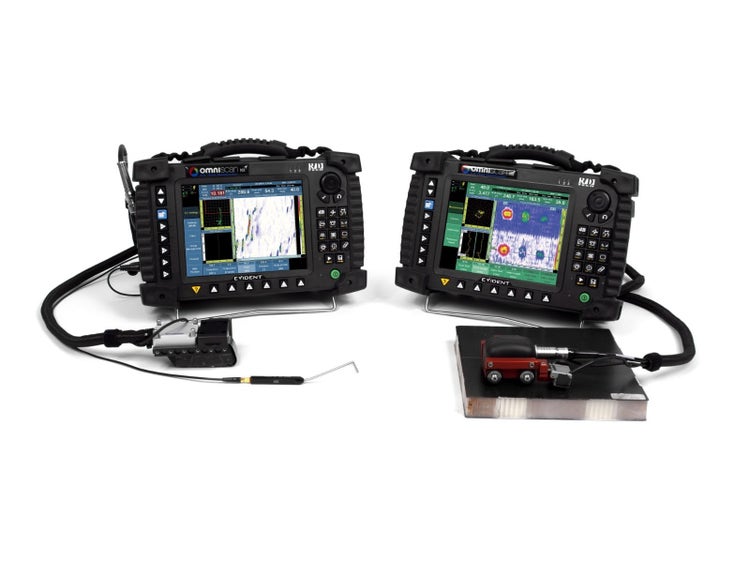

Eine Plattform, zwei Module, drei Technologien: Mehr Flexibilität
Um den Anforderungen einer Vielfalt von Anwendungsbereichen gerecht zu werden, sind zwei Modulversionen zur Prüfung mit Wirbelstrom (ECT) und Wirbelstromarray (ECA) und zur Bindungsprüfung (BT) im C-Bild verfügbar. Beide Module sind mit der Software MXE (ECT/ECA) und MXB (BT C-Scan) kompatibel und bieten einen einfachen Übergang zwischen den Technologien und eine sehr kurze Lernkurve.
ECT, konventionell
Wirbelstrom-Array
Bindungsprüfung im C-Bild

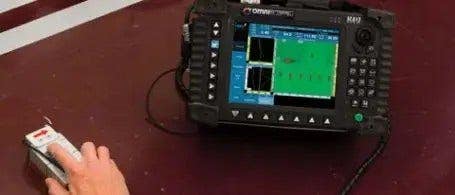

ECA so einfach wie ECT
Großer Prüfbereich, schnelles Prüfen und höhere Wahrscheinlichkeit der Fehlererkennung
Einzelspule: Rasterabtastung

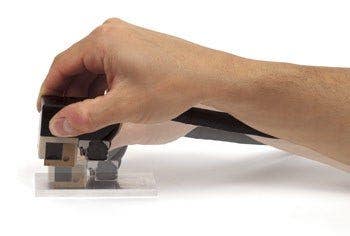

Array-Sonde: Linien-Scan
Prüfung durch dünne Beschichtungen
Das Prinzip der Wirbelstrom-Technologie (ECT) beruht auf der magnetischen Kopplung einer Sonde (Spule) nahe am Prüfteil (leitendes Material, ferromagnetischer oder nicht ferromagnetischer Werkstoff). Der Wirbelstrom wird im Prüfteil erzeugt und die Signale auf Impedanzebene werden auf dem Bildschirm angezeigt. Mit Wirbelstrom können Fehler durch dünne Beschichtungen (wie Anstrich) ermittelt werden, solange der Abstand der Sonde zum Material gering genug ist – ca. 0,5 mm bis 2,0 mm.
Da die Technologie mit Wirbelstrom-Array und konventionellem Wirbelstrom die gleichen grundsätzlichen Funktionsweisen (und physikalischen Grundlagen) teilen, ist es mit ECT möglich durch dünnen Anstrich zu prüfen. Dabei können alle Vorteile von ECA eingesetzt werden, wie z. B. der große Prüfbereich, schnelles Prüfen, die hohe Wahrscheinlichkeit der Fehlererkennung und deren Farbdarstellung.

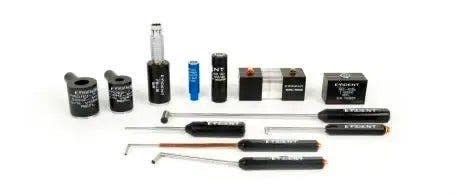

Wirbelstromsonden besitzen eine Kupferdrahtspule. Zur optimalen Anpassung an Ihre Bedürfnisse wird die Form dieser Spule ihrem Anwendungsbereich entsprechend hergestellt.

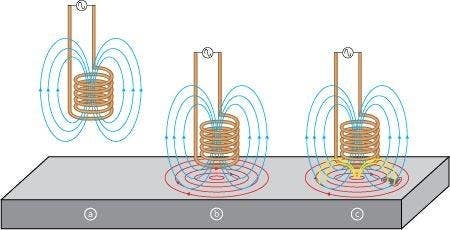

- Der mit einer bestimmten Frequenz die Spule durchfließende Wechselstrom erzeugt ein magnetisches Feld.
- Nähert man die Spule einem leitenden Material, entsteht in diesem Material ein Wirbelstrom.
- Wird der Wirbelstromfluss durch einen Defekt im leitenden Material gestört, ändert sich die magnetische Koppelung mit der Sonde. Diese messbare Veränderung der Spulenimpedanz signalisiert den Fehler.
Technische Angaben

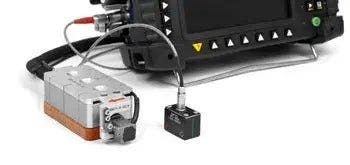

Unterstützt die Auswahl von BondMaster Sender-Empfänger-Sonden mit einem Adapter (Scanner ebenso erforderlich).
Wirbelstrom-Array-Software
Bessere Leistung, geringerer Zeitaufwand
MXE 3.0 Software
Die Wirbelstrom-Array-Technologie (ECA) gleicht im Wesentlichen der konventionellen Wirbelstrom-Technologie (ECT). Die Ausnahme dabei: Bei ECA kann elektronisch zwischen den Elementen geschaltet werden. Wirbelstrom-Array ist einfach bedien- und justierbar. Die neue OmniScan MXE 3.0 ECA Software wurde umgestaltet, damit der Übergang vom Gerät für konventionellen Wirbelstrom (wie dem Evident Nortec 600) leichter wird und die Leistung von Wirbelstrom-Array zugänglicher ist.
Einzelkanal für ECT
32 Kanäle gleichzeitig
Hauptmenü des Nortec 500
Neues Hauptmenü der OmniScan MXE 3.0 Software

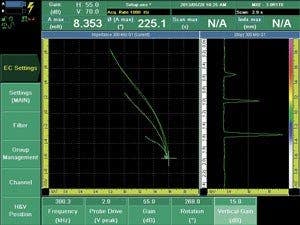

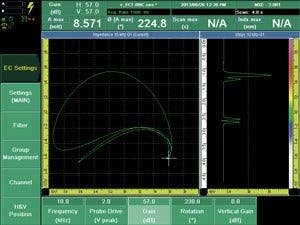

Live Impedanzebene
Die Justierung von ECA und ECT wird fast gleich durchgeführt. Die Funktionen von Lift-Off, Verstärkung und Nullabgleich werden beibehalten. Die Justierung ist nicht mehr so komplex und zeitaufwendig.
Erzeugen Sie mit dem ECA-Sensor Lift-Off-Signale in Echtzeit – genau wie mit einer ECT-Sonde.
Stellen Sie den Phasenwinkel in Echtzeit mit dem OmniScan Drehknopf ein. Verstärkung, vertikale Verstärkung und Nullpunkt (H/V) werden so auf die gleiche Weise eingestellt.
Alternative zu herkömmlichen ZfP-Methoden
Entfernen von Anstrich entfällt
Wirbelstrom-Array besitzt die einzigartige Fähigkeit, durch dünne Beschichtungen elektrisch leitender Werkstoffe zu prüfen. Diese Eigenschaft bietet einen äußerst großen Vorteil gegenüber herkömmlichen Methoden, wie dem Eindringverfahren, Magnetpulververfahren oder der magnetooptische Darstellung, da das Entfernen und erneute Auftragen von Anstrich oder Beschichtungen komplett entfällt. Auf Dauer führt das zu einer enormen Kosteneinsparung und die Prüfung erfolgt ohne Chemikalien.
Mit Eindringverfahren geprüftes Prüfteil (sichtbar rotes Farbmittel)

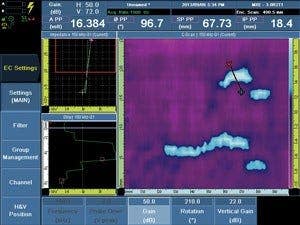

Bei der Prüfung mit einem ECA-Standardsensor wird die gleiche, rote Färbung wie beim Eindringverfahren (patentrechtlich geschützt) angezeigt. Die Empfindlichkeit kann eingestellt werden, um mehr oder weniger Defekte anzuzeigen.
Wichtige Vorteile:
- Entfernen von Anstrich entfällt.
- Darstellung und Archivierung.
- Prüfung in einem Schritt, hohe Prüfgeschwindigkeit und sofortige Ergebnisse.
- Erhebliche Zeiteinsparung (normalerweise 10:1 und mehr).
- Deutlich verringerte Bearbeitungszeit.
- Fähigkeit zur Einschätzung der Tiefenlage des Fehlers.
- Einstellbare Empfindlichkeit und Analyse nach der Prüfung.
- Umweltfreundliche Prüfmethode (ohne Chemikalien).
Große Auswahl an bekannten Farbpaletten bietet mehr Möglichkeiten.
Die MXE 3.0 ECA Software besitzt viele patentgeschütze Farbdarstellungen, welche die Darstellung herkömmlicher ZfP-Methoden imitieren und die selbsterklärende Anzeige von ECA-Signalen erleichtern.
Eindringverfahren (Fluoreszenz)
Magnetpulververfahren (rotes Pulver)
Magnetpulververfahren (Fluoreszenz)
Analyse, Berichterstellung und Archivierung
Prüfungen bestätigen oder nach Ende der Prüfung erneut einsehen

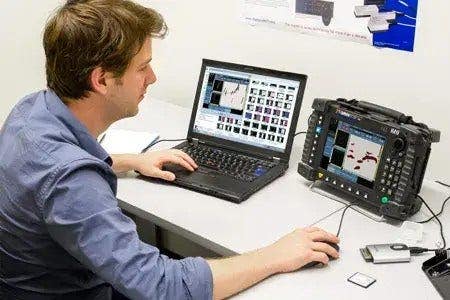

Selbst nach dem Beenden einer Prüfung vor Ort kann das OmniScan MX ECA dank der integrierten Datenspeicherung, Analyse- und Berichterstellungsfunktion aufgezeichnete Daten bereitstellen. Mit dem OmniScan MX ECA können können Fehlerindikationen individuell überprüft und Korrekturen je nach Bedarf angewendet werden. Die MXE 3.0 ECA Software besitzt umgestaltete und intuitive Prüfdatencursors, die direkt vom Gerät aus (vor Ort) oder mit einer USB-Maus (im Büro) bedient werden können.
Die neuen Cursors der MXE 3.0 Software sind intuitiv und ermöglichen eine schnelle Auswahl jeder Fehlerindikation.
Aufgezeichnete Daten lassen sich leicht korrigieren. Obiges Beispiel zeigt die Korrektur der Verstärkung (Kontrast).
Sofortige Berichterstellung und einfache Archivierung
Das OmniScan MX besitzt eine eingebaute Funktion zur Berichterstellung mit einem einzigen Tastendruck. Berichte können auch von erfahrenen Prüfern konfiguriert und benutzerdefiniert werden. Das Standard-Berichtformat enthält jedoch bereits den Punkt Bildschirmkopie und sorgfältig ausgewählte, voreingestellte Datenfelder. Kundenindividuelle Anpassungen sind damit fast nicht mehr notwendig.
Mit einem einzigen Tastendruck werden zu jedem Zeitpunkt (während der Prüfung oder Analyse) Prüfdaten auf der geräteeigenen Speicherkarte gespeichert.
Schnelle und effiziente Prüfdatenanalyse mit der Maus. Dateiarchivierung auf einem PC mittels einem CompactFlash Kartenlesegerät.

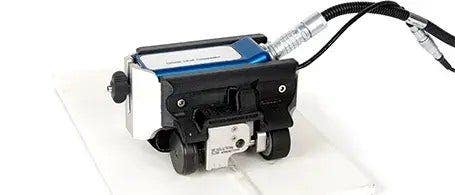

Prüfungen mit Weggeber vereinfachen die Dateninterpretation
Bessere Justierung in drei Schritten

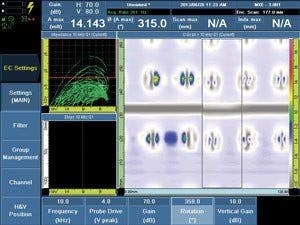

Das OmniScan MX ECA zeigt die ECA-Signale nicht nur in einer konventionellen Wirbelstromimpedanzebene an, sondern es bietet auch verschiedene andere Anzeigen und Layouts, anhand derer der Bediener die wahre Leistung von ECA mit Weggeber erkennen wird. Diese Anzeigen können in den Justierablauf integriert werden und stellen das Prüfen mit Wirbelstrom sehr gut bildlich dar. Es kann auch mit benutzerdefinierten Annahmekriterien nach einer Gut-/Schlecht-Methode geprüft werden.
Dank seiner intuitiven Benutzeroberfläche, ist das OmniScan MX ECA einfach und schnell zu konfigurieren und bedienen. Es sind drei einfache Schritte erforderlich:
1. Stellen Sie die üblichen Wirbelstromparameter in Echtzeit mittels der Impedanzebene in Echtzeit ein.
2. Aktivieren Sie den Weggeber und die C-Bild-Anzeige.
3. Stellen Sie die Einstellungen genau ein und bereiten Sie sich auf die Prüfung vor.
Contrast adjustment using the gain in full C-scan display.
Kontinuierlicher Weggebermodus
Der Vorteil von auf Zeit basierender Prüfung ist die fast uneingeschränkte Prüffähigkeit mit geringem Zugriff auf das Gerät. Der Vorteil von Prüfungen mit Weggeber (C-Bild) hingegen besteht darin, farbcodierte Bilder und Informationen entsprechend der Lage, Form und Größe des Fehlers zu erstellen.
Die MXE 3.0 ECA Software besitzt einen neuen Modus mit kontinuierlichem Weggeber, der weggeberkorrigierte Anzeigen ermöglicht. Dabei wird der Vorteil der auf Zeit basierenden Prüfung beibehalten. Mit diesem Modus sind Prüfungen sehr effektiv und Fehler werden nach Bedarf aufgezeichnet..
Leistungsstarke Farbanzeigen
Einschätzung der Tiefenlage des Fehlers mit farbcodierten C-Bildern
Bei der konventionellen Wirbelstromtechnik stehen die Signalamplitude und der Schädigungsgrad in Beziehung. Mit einem auf der Amplitude basierenden Farbcode und der Aufzeichnung der Signale von jedem Kanal mit Ortsangabe ist die C-Bild-Anzeige gut lesbar und intuitiv. Diese Prüfungen können auf der herausnehmbaren CF-Karte gespeichert oder in einem Bericht dokumentiert werden.
Um die Empfindlichkeit und den Kontrast von ECA zu justieren, ist ein Justierkörper mit bekannter Tiefenlage der Defekte notwendig

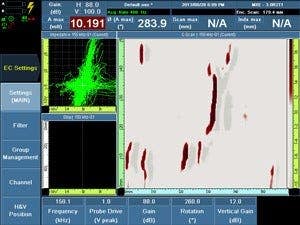

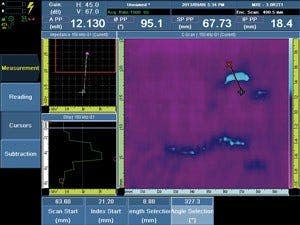

Anzeige eines justierten ECA-Bilds mit verschiedenen Farben für jede Tiefenlage des Defekts
Aktuelle Rumpfaußenhaut eines Flugzeugs mit Korrosionsindikationen, die Farben geben die Tiefe der Defekte an.
Annehmen oder Ablehnen von Fehlern anhand von Toleranzschwellen
Mit dem OmniScan MX ECA, können Fehler aufgrund der Farbdarstellung im C-Bild angenommen und abgelehnt werden. Die MXE 3.0 ECA Software enthält viele werkseitig getestete Farbpaletten, welche die Anzeige des Signals für jede ECA-Anwendung bestmöglich darstellen.

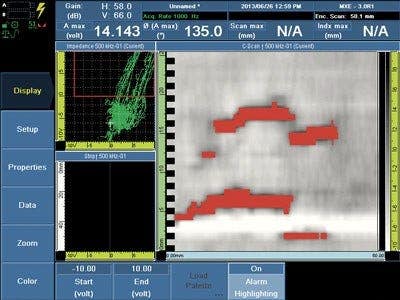

Zusätzlich vereinfacht die neue Alarmfunktion im C-Bild das Einrichten einer Blende auf Signalen. Die Farbe im C-Bild ändert sich sofort, wenn ein Signal in den Alarmbereich auf der Impedanzebene eintritt.
(patentrechtlich geschützt).
Wirbelstrom-Software
Das OmniScan MX ist im Wirbelstrommodus ein leistungsstarkes Prüfgerät
Starke Kombination von ECA und ECT
Gleichzeitiger Anschluss von ECA-Sensoren und ECT-Sonden hilft bei der Arbeit ohne unnötiges Anhalten und Rekonfigurieren ihrer Hardwareeinstellungen.
Die ECA-Benutzoberfläche (blau) ist genauso einfach zu bedienen wie im ECT-Modus oder die eines Nortec 500.
Menütaste gedrückt halten...
Die ECT-Benutzeroberfläche (grün) enthält verschiedene Funktionen für die Kompatibilität von Prüfverfahren, wie der einstellbare Nullabgleich.
Signale von hoher Qualität und kompatibel mit vorhandenen Sonden
Anwendungsbereiche
Lösungen zur Erkennung von Spannungsrisskorrosion
Evident stellt eine Reihe von produktivitätssteigernden Lösungen bereit, um die Tiefe von Oberflächenrissen, die durch Spannungsrisskorrosion entstanden, zu erfassen und zu bewerten. Diese Lösungen basieren auf dem OmniScan MX ECA Prüfgerät, einem leistungsstarken und bedienerfreundlichen Wirbelstrom-Array-Prüfgerät.

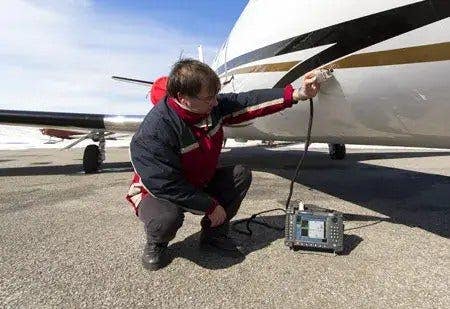

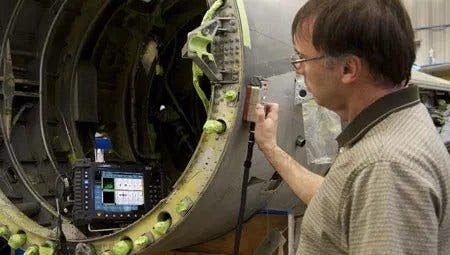

Prüflösung für Risse in der Außenhaut im Kantenbereich von Verstärkungsblechen
Prüflösung für Risse in der Außenhaut im Kantenbereich von Verstärkungsblechen setzt die neueste Wirbelstromtechnik zum Erkennen von Rissen unter der Oberfläche ein. Das C-Bild ermöglicht einer bessere Erkennungswahrscheinlichkeit von Fehlern und bessere Wiederholbarkeit. Diese Lösung ist ein wesentlicher Fortschritt bezüglich verkürzter Prüfzeiten.

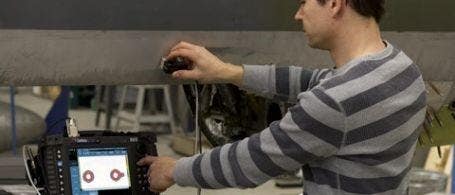

Erkennung von Rissen auf Oberflächen mittels Wirbelstrom-Array (ECA)
Die ECA-Lösung zur Erkennung von Rissen auf Oberflächen bietet eine ergonomisch verbesserte Version des ECA-Sensors SBBR-026 mit hoher Auflösung. Mit dieser Lösung werden oberflächenbrechende Risse mit einer sehr hohen Prüfrate ermittelt, auch durch Anstriche und dünne Beschichtungen. Dies eignet sich besonders gut zur schnellen Prüfung von Flugzeugnieten.

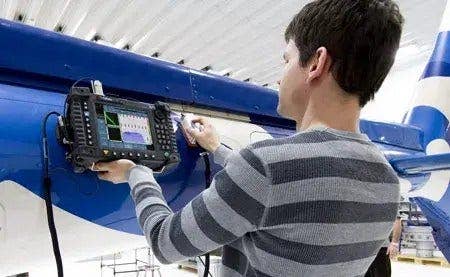

Erkennung von Rissen unter Oberflächen mittels Wirbelstrom-Array (ECA)
Die ECA-Lösung zur Erkennung von Rissen unter Oberflächen ermöglicht die Prüfung durch die erste Lage der Flugzeughaut, um so Risse in der zweiten Lage der Flugzeughaut zu ermitteln, ohne den Anstrich entfernen zu müssen. Für diese Lösung gibt es ECA-Sensoren in zwei Versionen (für Verkehrsflugzeuge und Militärflugzeuge) und beide decken einen Prüfbereich von mindestens 64 mm in einem Durchlauf ab.

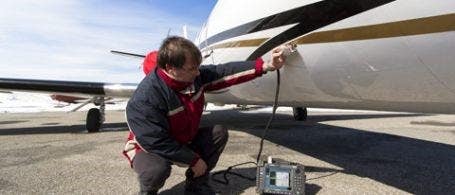

Erkennung von Korrosion unter Oberflächen mittels Wirbelstrom-Array (ECA)
Die ECA-Lösung zur Erkennung von Korrosion unter Oberflächen ermöglicht schnelles und großflächiges Prüfen auf mögliche Korrosionsstellen. Es stehen ECA-Sensoren in zwei Versionen (für Verkehrsflugzeuge und Militärflugzeuge) zur Verfügung. Mit dieser Lösung kann sofort der Schweregrad von verborgenen Korrosionsstellen (Tiefe des Defekts) festgestellt werden, ohne den Anstrich entfernen zu müssen.

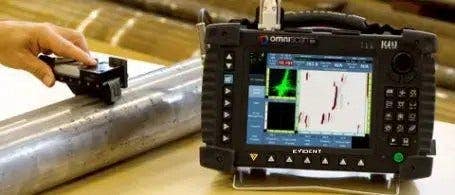

Oberflächenprüfung von Kohlenstoffstahl
Die MagnaFORM Wirbelstrom-Array-Lösung ermöglicht die Prüfung durch Anstrich und raue Oberflächen hindurch. Der dynamische Ausgleich von Abhebefehlern gewährleistet, dass die Empfindlichkeit bei Oberflächenrissen selbst auf den rausten Schweißnähten und korrodierten Stellen beibehalten wird.
